Удлинённый рукоять — HITACHI UH07

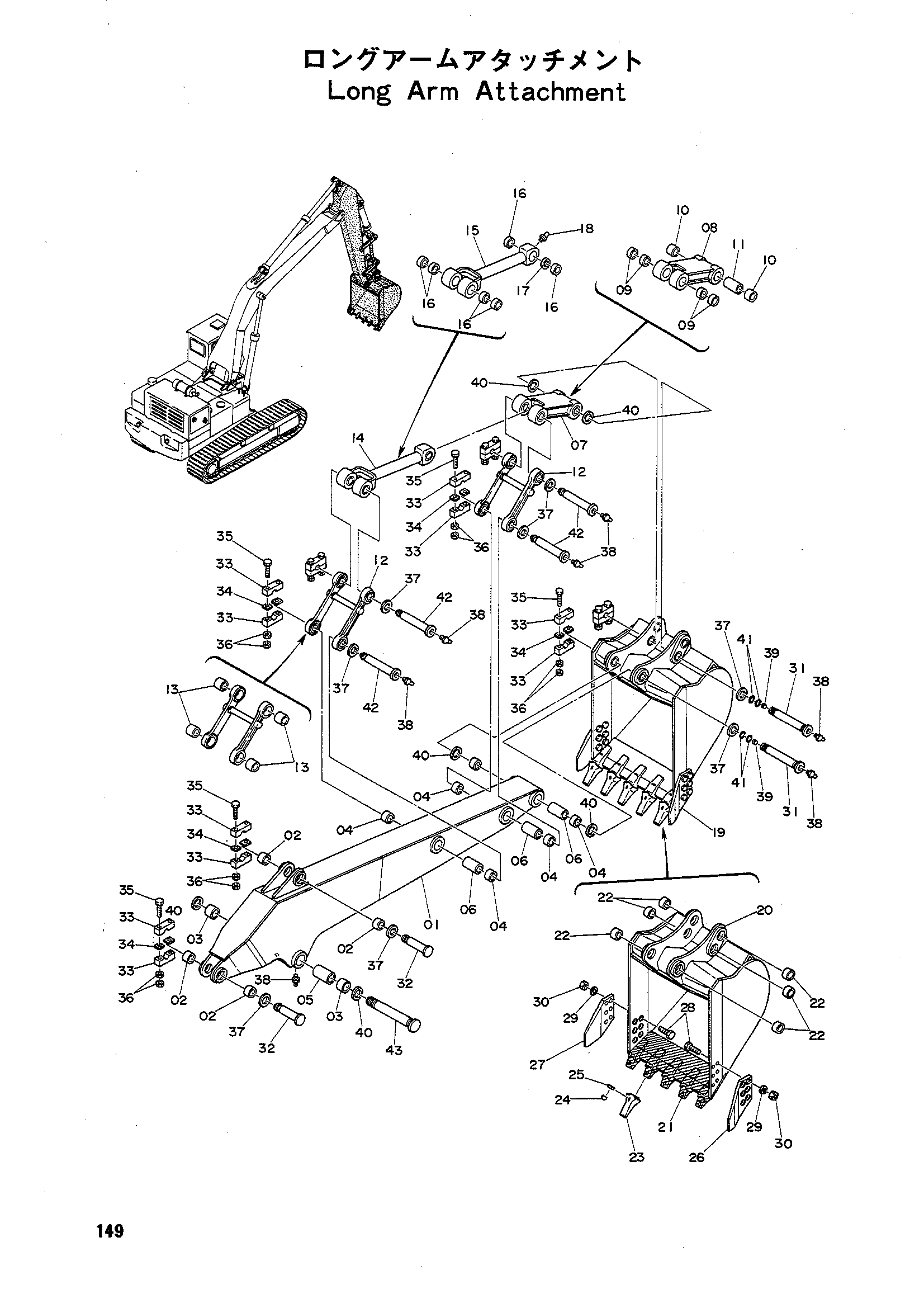

Заводская схема «Удлинённый рукоять» для HITACHI UH07. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9401628	Удлинённый рукоять в сборе	1
01	6500328	Рукоять	1
02	495370	Втулка	4
03	3502449	Втулка	2
04	495372	Втулка	6
05	494633	Втулка	1
06	494632	Втулка	3
07	9400956	Тяга A в сборе	1
08	7500365	Тяга	1
09	495369	Втулка	4
10	495372	Втулка	2
11	494632	Втулка	1
12	8501711	Тяга B в сборе	2
13	495371	Втулка	8
14	9401626	Тяга C в сборе	1
15	7500688	Тяга	1
16	495369	Втулка	6
17	494631	Втулка	1
18	J75581	Штуцер	1
19	9400945	Ковш в сборе	1
20	6500171	Баккет обратная лопата	1
21	7002896	LIP (хаткхед деталь)	1
22	495371	Втулка	6
23	4501626	Наконечник	5
24	4501625	Стопорный палец	5
25	4501627	Замок	5
26	3500640	Резец боковой(правый)	1
27	3500639	Резец боковой(левый)	1
28	M122263	Болт	12
29	A590022	Пружинная шайба	12
30	M512218	Гайка	12
31	3006613	Палец	2
31	3500595 замена: 3006613	Палец	2
32	3500789	Палец	2
33	4044830	Ограничитель	16
33	496275 замена: 4044830	Ограничитель	16
34	494620	Регулировочная шайба	16
35	496276	Болт	16
36	M501210	Гайка	32
37	494621	Шайба	8
38	J75481	Штуцер	8
38	J75481	Штуцер	10
39	488977	Пробка	2
40	4501961	Уплотнение	6
41	4502272	Уплотнительное кольцо	4
42	326804	Палец	4
43	3500596	Палец	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH07 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
