Электрооборудование (GM) — HITACHI UH07

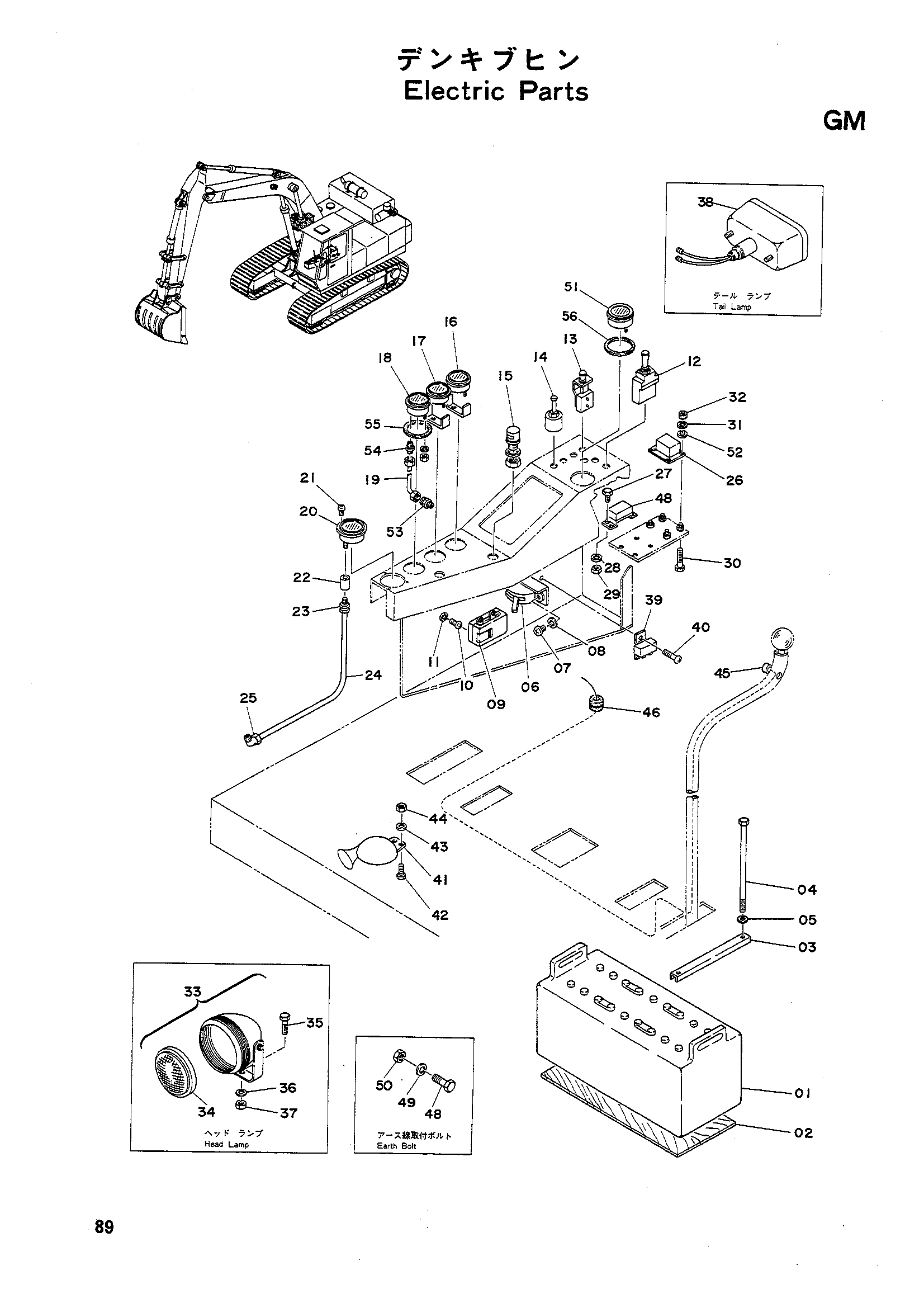

Заводская схема «Электрооборудование (GM)» для HITACHI UH07. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	956479	Аккумулятор	1
02	4504418	Воод	2
03	4509028	Ограничитель	2
04	4504420	Болт	4
05	A590010	Пружинная шайба	4
06	315332	Выключатель аккумулятор	1
07	M430810	Винт	2
08	A590008	Пружинная шайба	2
09	3501709	Короб предохранитель	1
10	M430610	Винт	5
11	A590006	Пружинная шайба	5
12	4508494	Замок зажигания	1
13	445092	Выключатель	1
14	445198	Выключатель	3
15	4507369	Освещение	3
16	4508495	Амметер	1
17	4508496	Тхермометер	1
18	4508497	Указатель масляный давление	1
19	452192	Трубка	1
20	4509464	Указатель воздушный пресс	1
21	M430306	Винт	3
22	J70082	Разъём	1
23	992313	Разъём	1
24	992315	Трубка	1
25	992312	Разъём	1
26	4508500	Регулятор	1
27	M200616	Болт	5
28	A590006	Пружинная шайба	5
29	M500605	Гайка	5
30	M200836	Болт	4
31	A590008	Пружинная шайба	4
32	M500807	Гайка	4
33	2500777	Фонарь головка	2
34	214770	Фонарь	2
35	M101432	Болт	2
36	A590014	Пружинная шайба	2
37	M501411	Гайка	2
38	3501710	Фонарь таил	1
39	4509210	Реле звуковой сигнал	1
40	M430610	Винт	1
41	4507451	Звуковой сигнал	1
42	M200828	Болт	2
43	A590008	Пружинная шайба	2
44	M500807	Гайка	2
45	487086	Выключатель	1
46	445100	Резиновая втулка	2
47	4507442	Реле защитный	1
48	M101032	Болт	2
49	A590010	Пружинная шайба	2
50	M501008	Гайка	2
51	4508498	Измеритель хоур	1
52	A590108	Шайба	4
53	4507859	Штуцер	1
54	4508755	Штуцер	1
55	4509211	Манжета резиновый	3
56	4509212	Манжета резиновый	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH07 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
