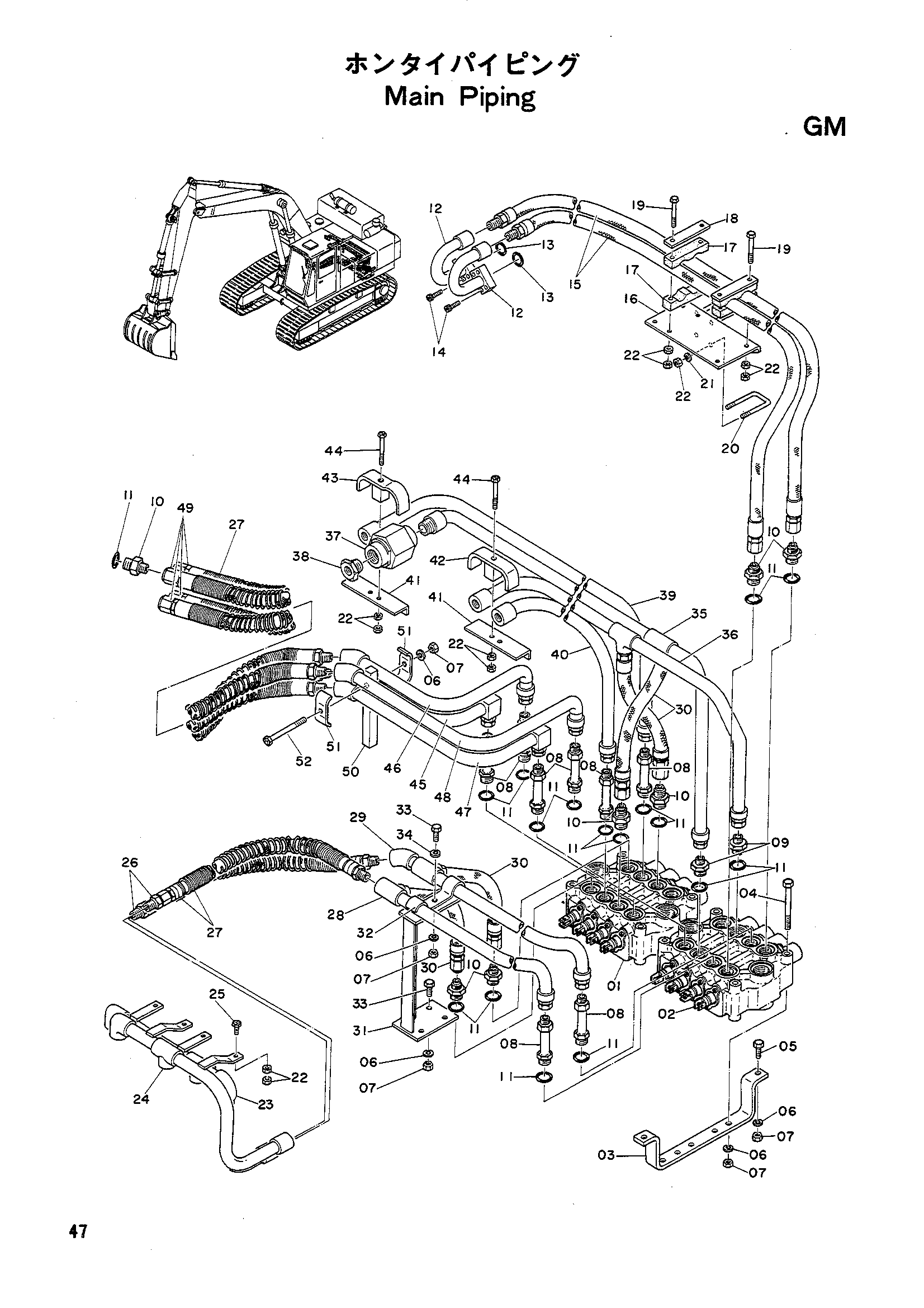

Основные гидролинии (GM) — HITACHI UH07

Заводская схема «Основные гидролинии (GM)» для HITACHI UH07. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4500658	Гидрораспределитель (правый)	1
02	4500659	Гидрораспределитель (левый)	1
03	3500108	Опора	4
04	M111203	Болт	8
05	M111236	Болт	8
06	A590012	Пружинная шайба	21
07	M501210	Гайка	21
08	316647	Адаптер	8
09	451879	Адаптер	2
10	492519	Адаптер	10
11	954489	Уплотнительное кольцо	20
12	812154	Трубка	2
13	A810030	Уплотнительное кольцо	2
14	M341036	Болт с внутренним шестигранником	8
15	965294	Шланг	2
16	328230	Кронштейн	1
17	497601	Хомут	4
18	497600	Пластина	2
19	M101080	Болт	4
20	497557	U-образный болт	2
21	A590010	Пружинная шайба	4
22	M501008	Гайка	24
23	76648	Трубка	1
24	76649	Трубка	1
25	489010	Болт	4
26	988227	Шланг (900MM)	2
27	451877	Защитный кожух	6
28	8500048	Трубка	1
29	8500049	Трубка	1
30	4500747	Шланг (475MM)	4
31	8500054	Стойка	1
32	492562	Хомут	1
33	M111232	Болт	4
34	J21784	Шайба	1
35	7500075	Трубка	1
36	7500076	Трубка	1
37	4512027 замена: 4039714	Клапан тхроттле	1
38	487360	Переходник S	1
39	89789	Трубка	1
40	89790	Трубка	1
41	485020	Кронштейн	2
42	488782	Хомут	1
43	488783	Хомут	1
44	489011	Болт	2
45	8500044	Трубка	1
46	8500045	Трубка	1
47	8500046	Трубка	1
48	8500047	Трубка	1
49	998856	Шланг (900MM)	4
50	452194	Опора	1
51	455887	Хомут	2
52	493641	Болт	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH07 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
