Поворот трансмиссия — HITACHI UH07

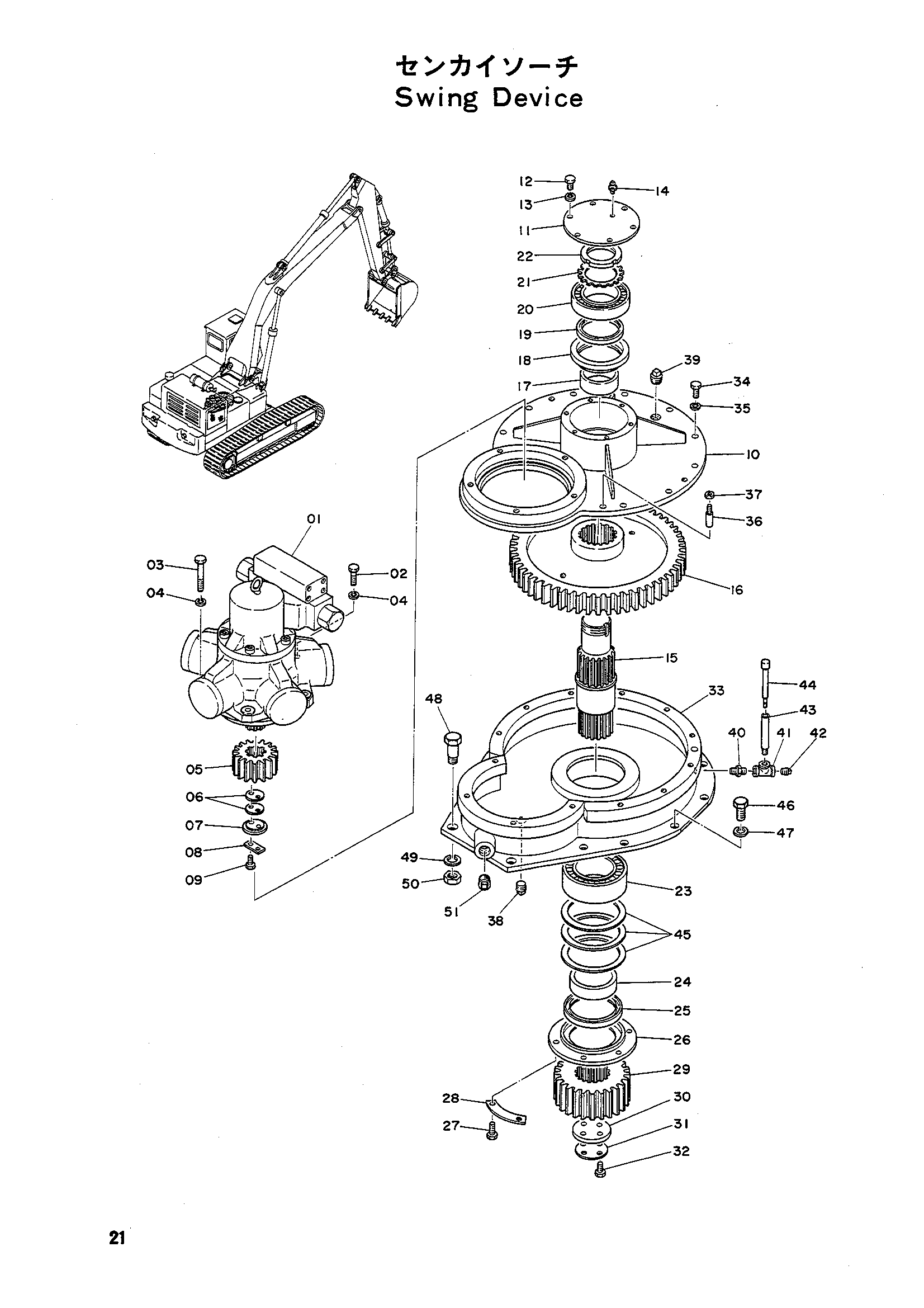

Заводская схема «Поворот трансмиссия» для HITACHI UH07. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4506500	Гидромотор(ISUZU, PKS)	1
01	4507639	Гидромотор (GM)	1
02	496198	Болт	1
03	496199	Болт	4
04	J21385	Пружинная шайба	5
05	316205	Шестерня	1
06	487050	Регулировочная шайба	2
07	487049	Стопорная пластина	1
08	488044	Стопорная пластина	1
09	M121022	Болт	2
10	63071	Крышка	1
11	492722	Крышка	1
12	492852	Болт	3
12	492852	Болт	6
13	J21383	Пружинная шайба	3
13	J21383	Пружинная шайба	6
14	J75481	Штуцер	1
15	213354	Вал	1
16	2501378	Шестерня	1
16	711738 замена: 2501378	Шестерня	1
17	451487	Проставка	1
18	452677	Фиксатор	1
19	984196	Уплотнение	1
20	950387	Подшипник	1
21	454959	Шайба подшипник.	1
22	454942	Гайка подшипник.	1
23	939773	Подшипник	1
24	489293	Проставка	1
25	984194	Уплотнение	1
26	325945	Крышка	1
27	492851	Болт	6
28	489291	Стопорная пластина	3
29	316567	Шестерня	1
30	489301	Стопорная пластина	1
31	489292	Стопорная пластина	1
32	492850	Болт	4
33	6001281	Короб шестерня	1
33	63073 замена: 6001281	Короб шестерня	1
34	492858	Болт	9
35	J21385	Пружинная шайба	9
36	492723	Болт кнокк	2
37	14H865	Гайка	2
38	4505388	Пробка	1
38	4505388	Пробка	2
39	4505389	Пробка	1
40	956218	Адаптер	1
41	956220	Тройник	1
42	15H255	Пробка	1
43	492721	Трубка	1
44	487044	Указатель уровня	1
45	489296	Регулировочная шайба	3
46	M112045	Болт	8
47	A590020	Пружинная шайба	8
48	456232	Болт реамер	5
49	A590022	Пружинная шайба	5
50	A502218	Гайка	5
51	15H279	Пробка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH07 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
