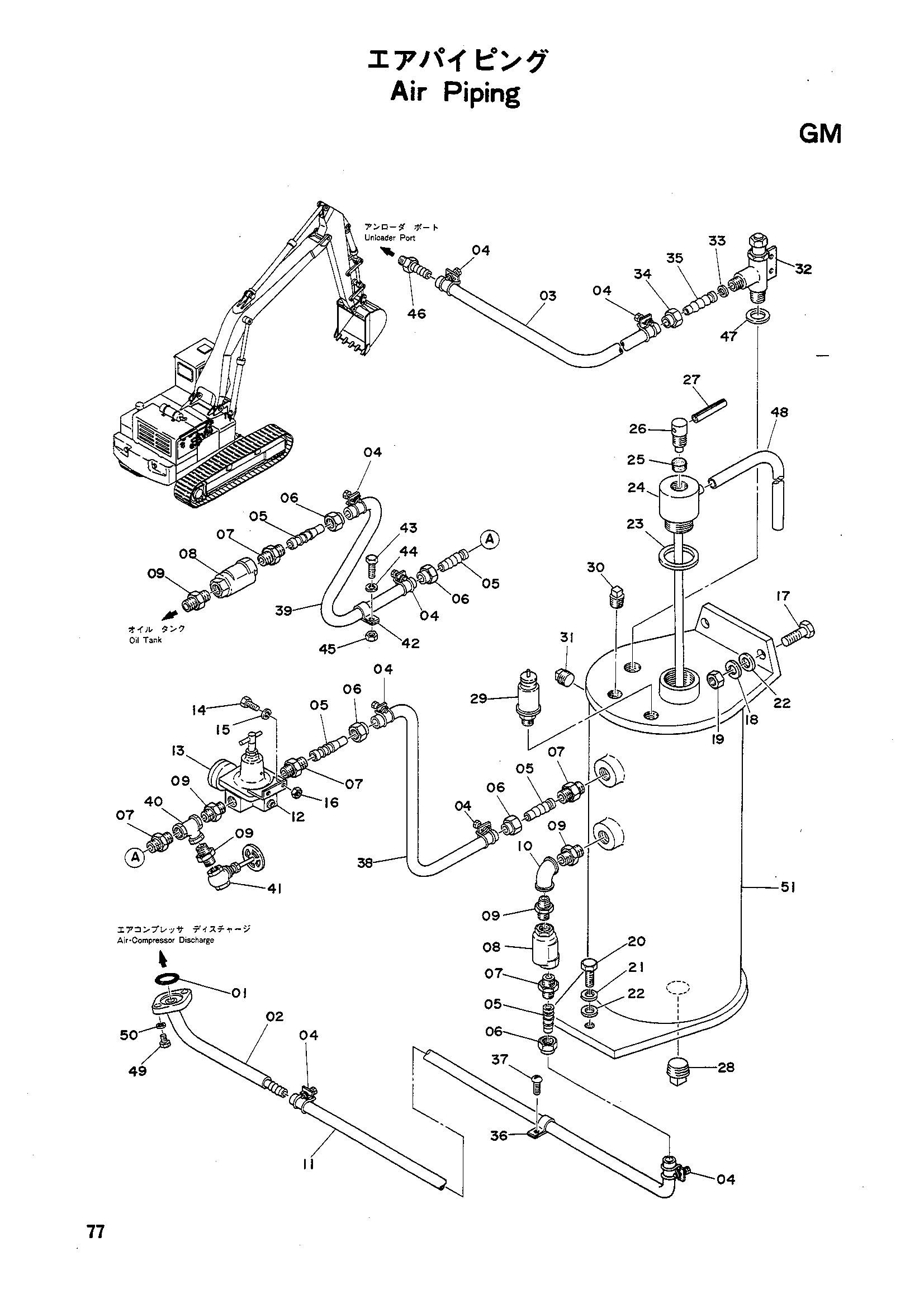

Воздушный трубопроводы (GM) — HITACHI UH07

Заводская схема «Воздушный трубопроводы (GM)» для HITACHI UH07. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	960350	Уплотнительное кольцо	1
02	3501498	Трубка	1
03	969142	Шланг (3500MM)	1
04	4507228	Зажим	8
05	49898	Втулка	5
06	45898	Гайка унион	5
07	427499	Штуцер	5
08	986953	Обратный клапан	2
09	J70783	Штуцер	7
10	J70283	Угловой штуцер	1
11	971322	Шланг (2700MM)	1
12	3502058	Регулятор воздушный	1
13	4045546	Измеритель	1
14	M200628	Болт	2
15	A590006	Пружинная шайба	2
16	M500605	Гайка	2
17	M111036	Болт	2
18	A590010	Пружинная шайба	2
19	M501008	Гайка	2
20	M111022	Болт	1
21	A590010	Пружинная шайба	1
22	4506149	Шайба	3
23	A890333	Манжета	1
24	9800760	Трубка дренажный	1
25	487045	Лист	1
26	487046	Рукоятка	1
27	986954	Палец	1
28	J75210	Пробка	1
29	986952	Клапан защитный	1
31	J75283	Пробка	1
32	986963	Регулятор	1
33	984225	Манжета	1
34	971303	Гайка втулка	1
35	487027	Втулка	1
36	984221	Зажим	4
37	M430613	Винт	4
38	971320	Шланг (160MM)	1
39	971321	Шланг (640MM)	1
40	J70483	Тройник	1
41	4504388	Клапан	1
42	984221	Зажим	1
43	M200625	Болт	1
44	A590006	Пружинная шайба	1
45	M500605	Гайка	1
46	4506568	Втулка	1
47	984219	Шайба	1
48	4512031	Шланг	1
49	19H1900	Болт	2
50	A590008	Пружинная шайба	2
51	710853	Бак воздушный	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH07 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
