Укороченный рукоять — HITACHI UH07

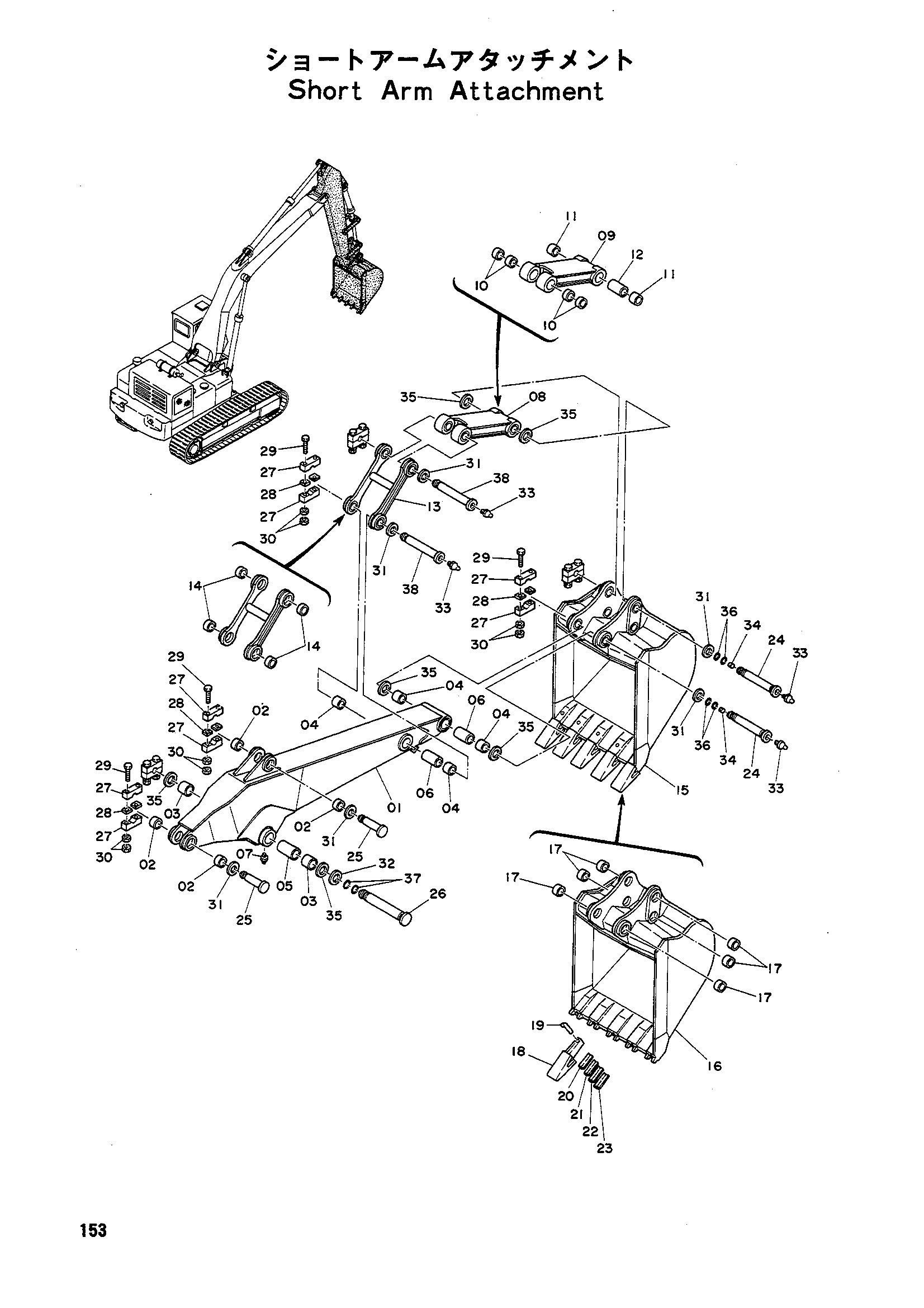

Заводская схема «Укороченный рукоять» для HITACHI UH07. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9401355 | Укороченный рукоять в сборе | 1 | |
| 01 | 6500250 | Рукоять | 1 |
| 02 | 495370 | Втулка | 4 |
| 03 | 3502449 | Втулка | 2 |
| 04 | 495372 | Втулка | 4 |
| 05 | 494633 | Втулка | 1 |
| 06 | 494632 | Втулка | 2 |
| 07 | J75481 | Штуцер | 2 |
| 08 | 9401353 | Тяга A в сборе | 1 |
| 09 | 7500556 | Тяга | 1 |
| 10 | 495369 | Втулка | 4 |
| 11 | 495372 | Втулка | 2 |
| 12 | 494632 | Втулка | 1 |
| 13 | 8500550 | Тяга B в сборе | 1 |
| 14 | 495371 | Втулка | 4 |
| 15 | 9401354 | Ковш в сборе | 1 |
| 16 | 6500263 | Ковш обратная лопата | 1 |
| 17 | 495371 | Втулка | 6 |
| 18 | 35609 | Зуб | 5 |
| 19 | 412445 | Палец | 5 |
| 20 | 426679 | Регулировочная шайба 12.7 | 5 |
| 21 | 410427 | Регулировочная шайба 2.3 | 5 |
| 22 | 4503840 | Регулировочная шайба 2.8 | 5 |
| 23 | 410428 | Регулировочная шайба 3.2 | 5 |
| 24 | 3006613 | Палец | 2 |
| 24 | 3500595 замена: 3006613 | Палец | 2 |
| 25 | 3500789 | Палец | 2 |
| 26 | 3500596 | Палец | 1 |
| 27 | 4044530 | Ограничитель | 14 |
| 27 | 496275 замена: 4044530 | Ограничитель | 14 |
| 28 | 494620 | Регулировочная шайба | 14 |
| 29 | 496276 | Болт | 14 |
| 30 | M501210 | Гайка | 28 |
| 31 | 494621 | Шайба | 6 |
| 32 | 494622 | Шайба | 1 |
| 33 | J75481 | Штуцер | 4 |
| 33 | J75481 | Штуцер | 4 |
| 34 | 488977 | Пробка | 2 |
| 35 | 4501961 | Уплотнение | 6 |
| 36 | 4502272 | Уплотнительное кольцо | 4 |
| 37 | 4502271 | Уплотнительное кольцо | 2 |
| 38 | 326804 | Палец | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH07 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
