Управление двигателем (GM) — HITACHI UH07

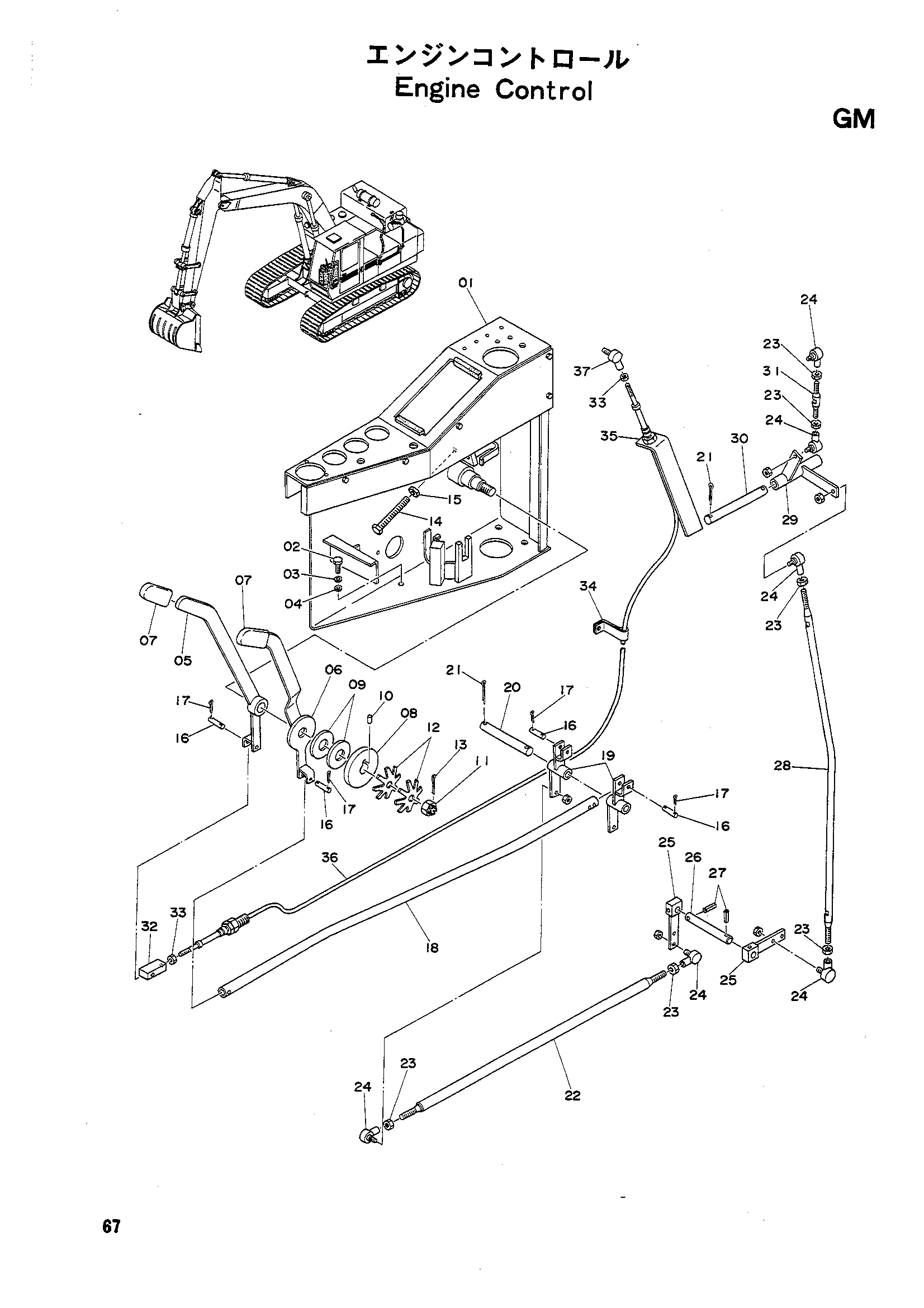

Заводская схема «Управление двигателем (GM)» для HITACHI UH07. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6500532 | Консоль | 1 |
| 02 | M111022 | Болт | 3 |
| 03 | A590010 | Пружинная шайба | 3 |
| 04 | A590110 | Шайба | 3 |
| 05 | 970295 | Рычаг (остановка) | 1 |
| 06 | 970296 | Рычаг (топливный) | 1 |
| 07 | 484909 | Колпачок | 2 |
| 08 | 4502973 | Шайба | 1 |
| 09 | 428770 | Диск | 2 |
| 10 | J400616 | Довел | 1 |
| 11 | M531619 | Корончатая гайка | 1 |
| 12 | 4502974 | Пружина флусх | 2 |
| 13 | A764036 | Шплинт | 1 |
| 14 | 487092 | Болт | 2 |
| 15 | A501210 | Гайка | 2 |
| 16 | 437963 | Палец | 4 |
| 17 | A761610 | Шплинт | 8 |
| 18 | 4504428 | Шток | 1 |
| 19 | 9800102 | Рычаг | 2 |
| 20 | 445053 | Палец | 1 |
| 21 | 410432 | Шплинт | 4 |
| 22 | 9800501 | Шток | 1 |
| 23 | M500807 | Гайка | 6 |
| 24 | 445098 | Шарнир | 6 |
| 25 | 9800132 | Рычаг | 2 |
| 26 | 4502316 | Вал | 1 |
| 27 | 446750 | Пружинный штифт | 2 |
| 28 | 3501603 | Шток | 1 |
| 29 | 9800502 | Рычаг | 1 |
| 30 | 4506577 | Палец | 1 |
| 31 | 4506578 | Шток | 1 |
| 32 | 4505546 | Соединение | 1 |
| 33 | M500605 | Гайка | 2 |
| 34 | 430066 | Зажим | 1 |
| 35 | 4507240 | Кронштейн | 1 |
| 36 | 4507241 | Трос управление | 1 |
| 37 | 458151 | Шарнир | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH07 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
