Кабина (ISUZU) — HITACHI UH07

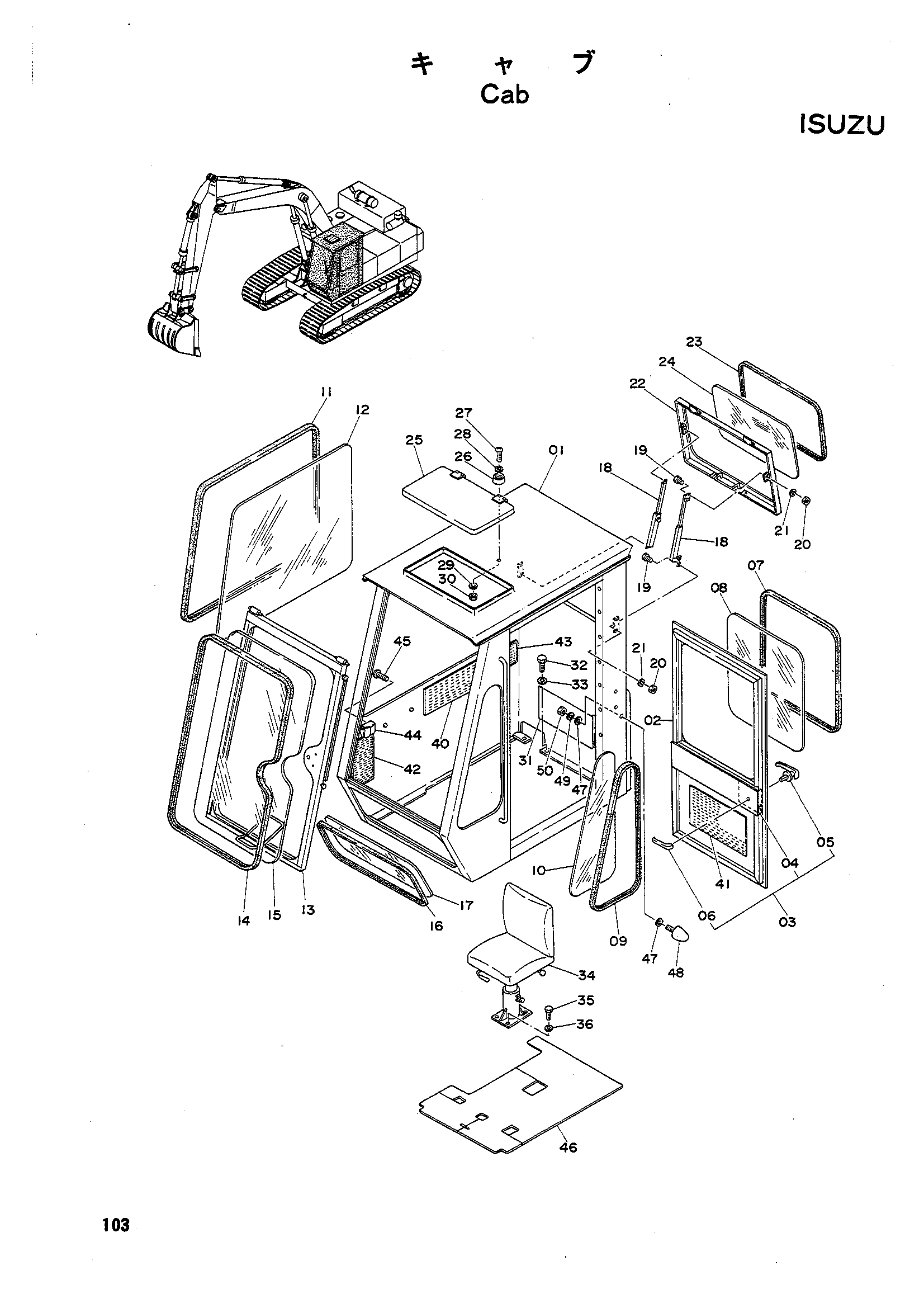

Заводская схема «Кабина (ISUZU)» для HITACHI UH07. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9403215	Кабина	1
01	6500184	Кабина	1
02	6000168	Дверь	1
03	4507225	Короб шпонка	1
04	3000564	Короб шпонка	1
05	4004134	Рукоятка	1
06	4004135	Рукоятка	1
07	4504494	Резиновая прокладка	1
08	4004127	Стекло	1
09	4004495	Резиновая прокладка	1
10	4004130	Стекло	1
11	4504496	Резиновая прокладка	1
12	4004126	Стекло	1
13	7501190	Рама	1
14	4504497	Резиновая прокладка	1
15	4507209	Стекло	1
16	4504498	Резиновая прокладка	1
17	4502758	Стекло	1
18	3000563	Стойка	2
19	M200616	Болт	8
20	M500605	Гайка	8
21	A590006	Пружинная шайба	8
22	7501347	Рама	1
23	4504499	Резиновая прокладка	1
24	4004128	Стекло	1
25	8501651	Крышка	1
26	485013	Амортизатор	1
27	M430528	Винт	1
28	A590105	Шайба	1
29	A590005	Пружинная шайба	1
30	M500504	Гайка	1
31	485010	Поккет	1
32	M111632	Болт	5
33	A590016	Пружинная шайба	5
34	4034675	Сиденье	1
34	987728 замена: 4034675	Сиденье	1
35	M101220	Болт	4
36	A590012	Пружинная шайба	4
40	2002900	Пластина (оператионс)	1
41	2002902	Пластина (лубликатион)	1
42	2501333	Пластина (широкий ковш)	1
43	3502304	Пластина (поворот блокировка каутионс)	1
44	3501677	Асхтрай	1
45	M470406	Винт	3
46	3502653	Коврик	1
47	J217083	Шайба	4
48	487195	Ограничитель	2
49	A590910	Пружинная шайба	2
50	M501008	Гайка	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH07 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
