Гидроцилиндр рукояти — HITACHI UH063SS

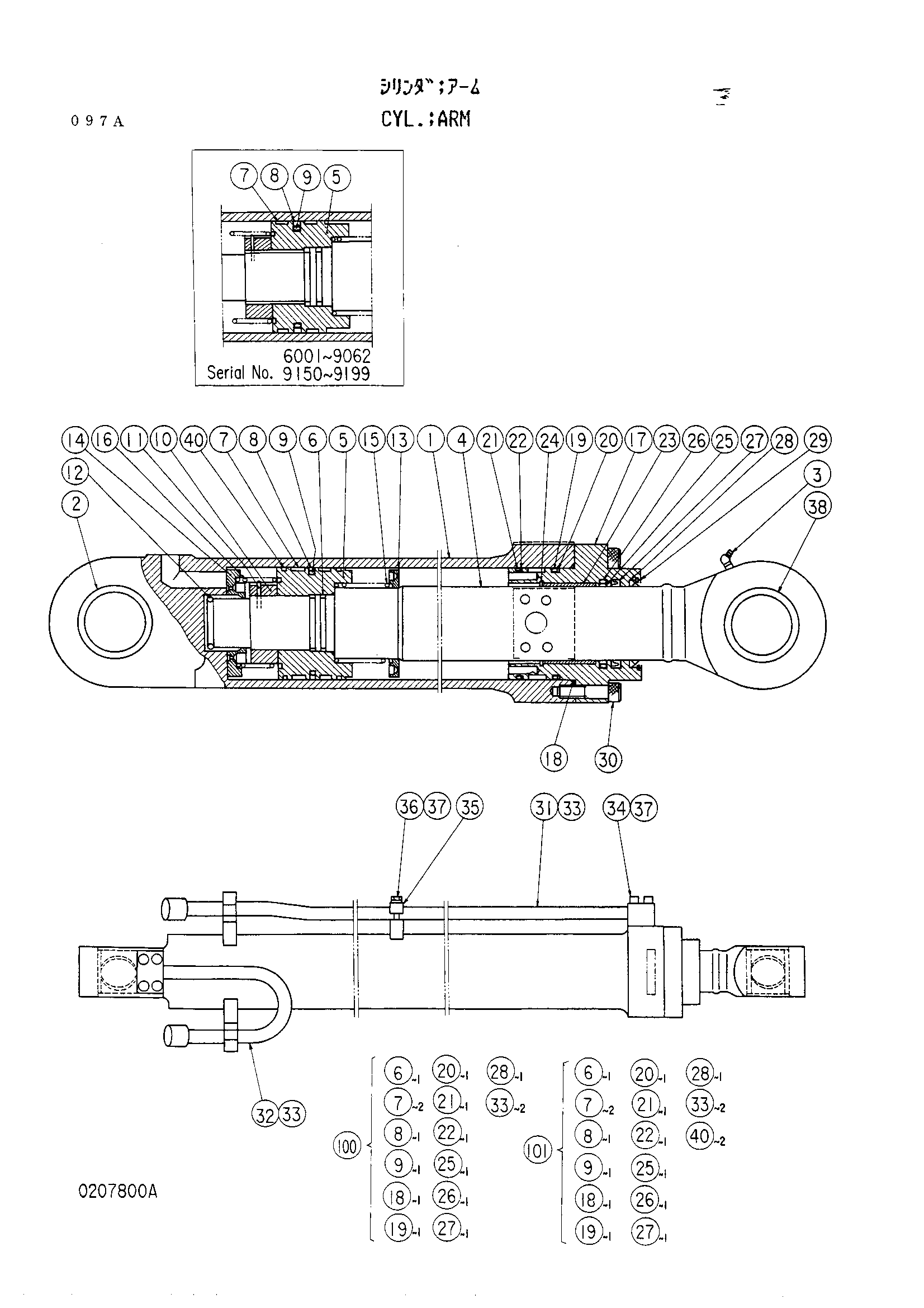

Заводская схема «Гидроцилиндр рукояти» для HITACHI UH063SS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 3022050 | Гидроцилиндр рукоять. | 1 | |
| 1 | 0207801 | Труба гидроцилиндра. | 1 |
| 2 | 0207603 | Втулка | 1 |
| 3 | 0207803 | Штуцер | 1 |
| 4 | 0207804 | Шток поршня | 1 |
| 5 | 0207805 замена: 0207874 | Поршень | 1 |
| 5 | 0207805 замена: 0207838 | Поршень | 1 |
| 5 | 0207834 | Поршень рукоять. | 1 |
| 5 | 0207834 | Поршень рукоять. | 1 |
| 6 | A811055 | Уплотнительное кольцо | 1 |
| 7 | 0207806 | Износостойкое кольцо | 2 |
| 8 | 0207807 | Уплотнение | 1 |
| 9 | 0207808 | Уплотнительное кольцо | 1 |
| 10 | 0207809 | Гайка | 1 |
| 11 | 0207810 | Кольцо блокировка | 1 |
| 12 | 0207811 | Кольцо | 1 |
| 13 | 0207812 | Пластина | 1 |
| 14 | 0207813 | Пластина | 1 |
| 15 | 0207814 | Пружина | 1 |
| 16 | 0207815 | Пружина | 1 |
| 17 | 0207816 | Крышка | 1 |
| 18 | A811120 | Уплотнительное кольцо | 1 |
| 19 | 992446 | Уплотнительное кольцо | 1 |
| 20 | 0207817 | Опорное кольцо | 1 |
| 21 | A811115 | Уплотнительное кольцо | 1 |
| 22 | 0207818 | Опорное кольцо | 1 |
| 23 | 0207819 | Втулка | 1 |
| 24 | 0207820 | Стопорное кольцо | 1 |
| 25 | 0207821 | Уплотнение | 1 |
| 26 | 0207822 | Уплотнительное кольцо | 1 |
| 27 | 0207823 | U-образная манжета | 1 |
| 28 | 0207824 | Пылезащитное уплотнение | 1 |
| 29 | 0207825 | Стопорное кольцо | 1 |
| 30 | 0207621 замена: M341060 | Болт с внутренним шестигранником | 12 |
| 31 | 0207826 | Трубка | 1 |
| 32 | 0207827 замена: 0234513 | Трубка | 1 |
| 33 | 4506428 | Уплотнительное кольцо | 2 |
| 34 | 0207828 замена: M341060 | Болт с внутренним шестигранником | 8 |
| 35 | 0207829 замена: 0234516 | Хомут трубки | 1 |
| 36 | 0207830 замена: 0234517 | Болт | 6 |
| 37 | 0207831 замена: 0234518 | Пружинная шайба | 14 |
| 38 | 0207832 | Втулка | 1 |
| 40 | 0207838 | Кольцо пыль | 2 |
| 40 | 0207838 | Кольцо пыль | 2 |
| 100 | 4149828 замена: 4184190 | Комплект уплотнений | 1 |
| 100 | 4149828 | Комплект уплотнений | 1 |
| 101 | 4184190 замена: 4149828 | Комплект уплотнение(рукоять) | 1 |
| 101 | 4184190 замена: 0207838 | Комплект уплотнение(рукоять) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH063SS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
