Гидрораспределитель (правый) — HITACHI UH063SS

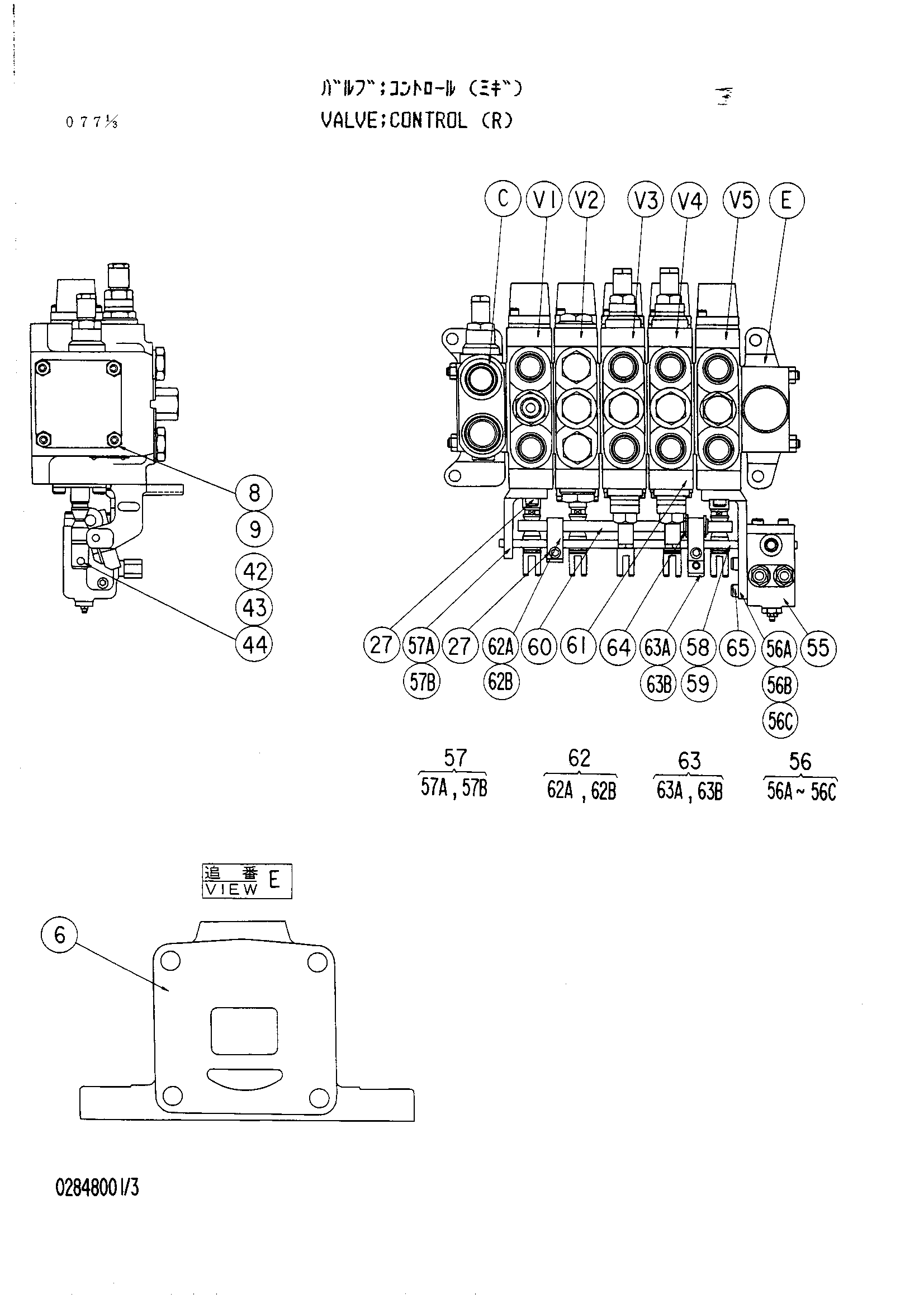

Заводская схема «Гидрораспределитель (правый)» для HITACHI UH063SS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4173850 | Гидрораспределитель | 1 | |
| 15 | 957366 | Уплотнительное кольцо | 10 |
| 16 | 0209315 | Болт | 1 |
| 17 | 0273803 | Болт | 4 |
| 19 | 0240603 | Масляное уплотнение | 10 |
| 20 | 0209221 | Пластина | 10 |
| 21 | 0209316 | Седло пружины | 10 |
| 22 | 0209317 | Пружина | 4 |
| 23 | 0237704 | Пружина | 1 |
| 25 | 0284501 | Болт | 5 |
| 26 | 0209319 | Колпачок | 5 |
| 27 | M340820 | Болт с внутренним шестигранником | 26 |
| 28 | 0237703 | Адаптор | 1 |
| 29 | 0209320 | Клапан | 4 |
| 30 | 0209321 | Пружина | 4 |
| 31 | 0209322 | Уплотнительное кольцо | 7 |
| 32 | 0237702 | Пробка | 4 |
| 33 | 4163194 | Предохранительный клапан | 1 |
| 34 | 4163196 | Клапан | 4 |
| 36 | 4506420 | Уплотнительное кольцо | 2 |
| 37 | 4027959 | Опорное кольцо | 2 |
| 38 | 4506428 | Уплотнительное кольцо | 2 |
| 39 | 0209328 | Пробка | 2 |
| 42 | 4162104 | Палец | 5 |
| 43 | A590108 | Шайба | 5 |
| 44 | A762016 | Шплинт | 5 |
| 55 | 0214200 | Контроллер | 1 |
| 56 | 0273702 | Кронштейн | 1 |
| 56A | 0273703 | Кронштейн | 1 |
| 56B | 0209340 | Втулка | 2 |
| 56C | 0209344 | Втулка | 1 |
| 57 | 0209342 | Кронштейн | 1 |
| 57A | 0209343 | Кронштейн | 1 |
| 57B | 0209344 | Втулка | 1 |
| 58 | 0209345 | Шток | 1 |
| 59 | 0209346 | Кольцо: ретаининг | 1 |
| 60 | 0209347 | Шток | 1 |
| 61 | 0209348 | Кольцо | 2 |
| 62 | 0209349 | Пластина | 1 |
| 62A | 0209350 | Пластина | 1 |
| 62B | 0209351 | Втулка | 1 |
| 63 | 0273704 | Пластина | 1 |
| 63A | 0273705 | Пластина | 1 |
| 63B | 0209351 | Втулка | 1 |
| 64 | 0209352 | Шайба | 2 |
| 65 | 4166030 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH063SS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
