Гидроцилиндр стрелы (левый) — HITACHI UH063SS

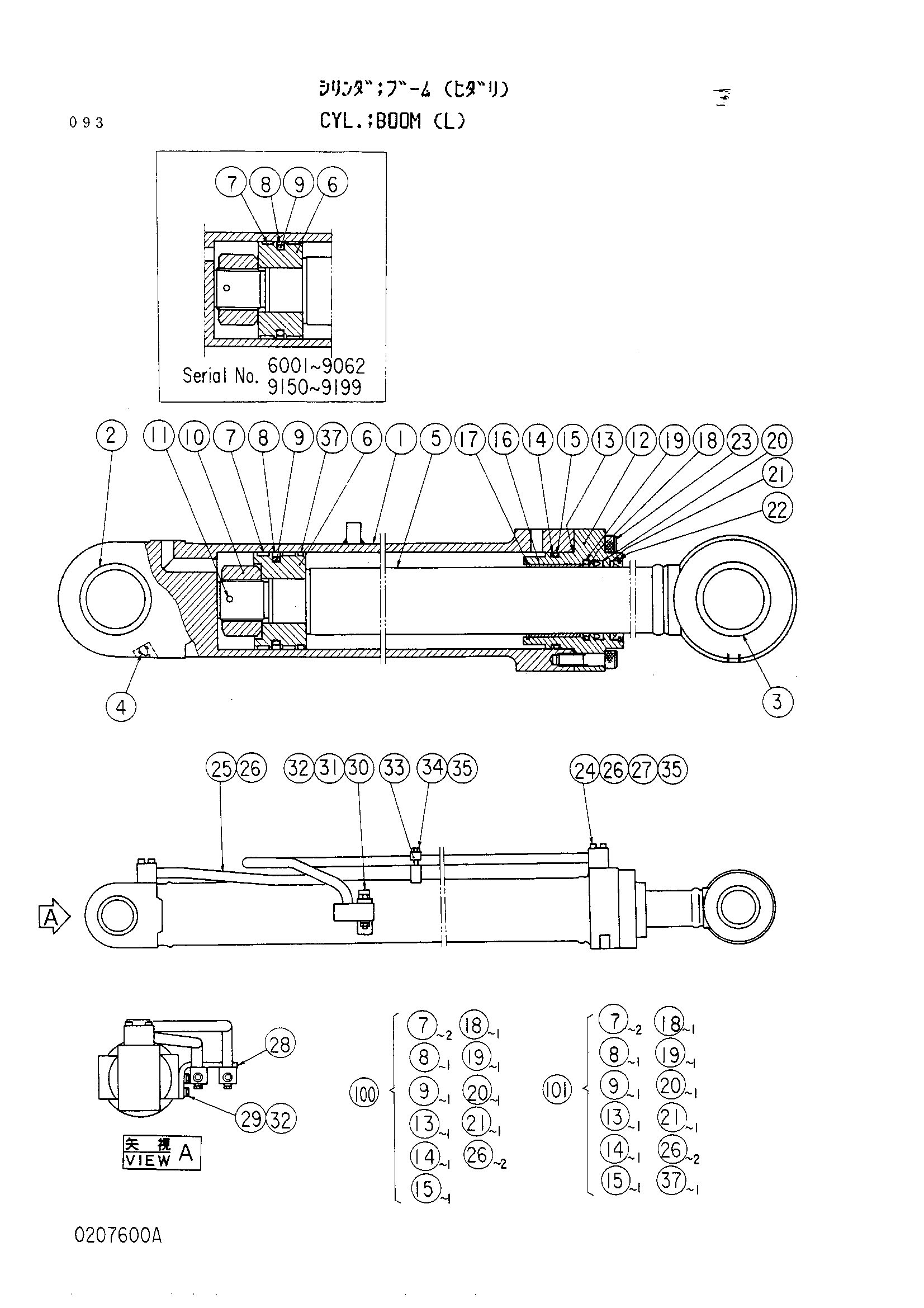

Заводская схема «Гидроцилиндр стрелы (левый)» для HITACHI UH063SS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 3022238 | Гидроцилиндр стрела | 1 | |
| 1 | 0207601 | Труба гидроцилиндра. | 1 |
| 2 | 0207602 | Втулка | 1 |
| 3 | 0207603 | Втулка | 1 |
| 4 | J75481 | Штуцер | 1 |
| 5 | 0207605 | Шток поршня | 1 |
| 6 | 0207606 замена: 0207633 | Поршень | 1 |
| 6 | 0207606 замена: 0207634 | Поршень | 1 |
| 6 | 0207633 | Поршень | 1 |
| 6 | 0207633 | Поршень | 1 |
| 7 | 0207607 | Износостойкое кольцо | 2 |
| 8 | 0207608 | Уплотнение | 1 |
| 9 | 0207609 | Уплотнительное кольцо | 1 |
| 10 | 0207610 | Гайка | 1 |
| 11 | 0207611 | Пружинный штифт | 1 |
| 12 | 0207612 | Крышка | 1 |
| 13 | A811110 | Уплотнительное кольцо | 1 |
| 14 | 4513526 | Уплотнительное кольцо | 1 |
| 15 | 0207613 | Опорное кольцо | 1 |
| 16 | 0207614 | Втулка | 1 |
| 17 | 0207615 | Стопорное кольцо | 1 |
| 18 | 0207616 | Уплотнение | 1 |
| 19 | 0207617 | Уплотнительное кольцо | 1 |
| 20 | 0207618 | U-образная манжета | 1 |
| 21 | 0207619 | Деал пыль | 1 |
| 22 | 0207620 | Стопорное кольцо | 1 |
| 23 | 0207621 замена: M341456 | Болт с внутренним шестигранником | 8 |
| 24 | 0207622 | Трубка | 1 |
| 25 | 0207623 | Трубка | 1 |
| 26 | 4028265 | Уплотнительное кольцо | 2 |
| 27 | 0207624 замена: M340850 | Болт с внутренним шестигранником | 8 |
| 28 | 0207625 | Стойка | 1 |
| 29 | 0207626 | Болт | 2 |
| 30 | 0207627 | Болт | 2 |
| 31 | 0207628 | Гайка | 2 |
| 32 | 0207629 замена: 023315 | Пружинная шайба | 4 |
| 33 | 0207630 | Хомут трубки | 1 |
| 34 | 0207631 замена: J900840 | Болт | 2 |
| 35 | 0207632 замена: A590908 | Пружинная шайба | 10 |
| 37 | 0207634 | Кольцо пыль | 1 |
| 37 | 0207634 | Кольцо пыль | 1 |
| 100 | 4149826 замена: 4184188 | Комплект уплотнений | 1 |
| 100 | 4149826 | Комплект уплотнений | 1 |
| 101 | 4184189 замена: 4149826 | Комплект уплотнение(стрела) | 1 |
| 101 | 4184189 замена: 0207634 | Комплект уплотнение(стрела) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH063SS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
