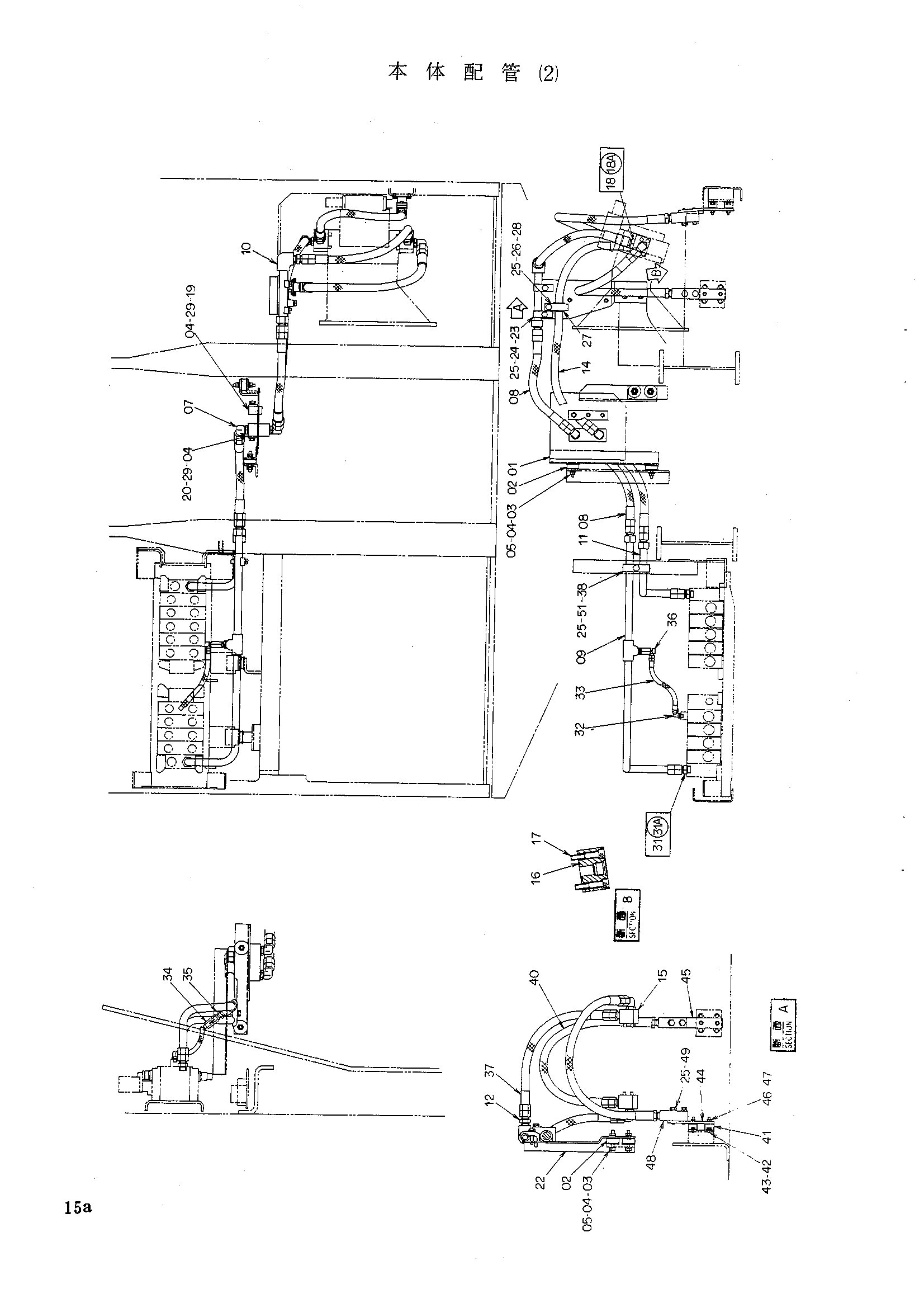

Основные гидролинии (2) — HITACHI UH063SS

Заводская схема «Основные гидролинии (2)» для HITACHI UH063SS. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	7014752	Опора	1
02	4158616	Резиновая подушка	6
03	A590110	Шайба	12
04	A590910	Пружинная шайба	16
05	J950010	Гайка	12
07	4065118	Угловой штуцер	6
08	4162541	Шланг	3
09	8030557	Трубка	1
10	9721063	Трубка	1
11	9721064	Трубка	1
12	94-1304	Адаптер	1
14	4162542	Шланг	1
15	3029957	Блок	2
16	A811030	Уплотнительное кольцо	2
17	M341056	Болт с внутренним шестигранником	8
18	4042033	Адаптер	2
18A	4506424	Уплотнительное кольцо	1
19	4163426	Блок	1
20	4163822	Блок	1
22	8030558	Опора	1
23	4053595	Хомут трубки	2
24	J901250	Болт	2
25	A590912	Пружинная шайба	8
26	4164102	Хомут трубки	1
27	4164103	Кольцо	1
28	J901275	Болт	1
29	J901025	Болт	4
31	4042040	Адаптер	2
31A	U12547U	О-ринг-в1530-12	1
32	4112300	Угловой штуцер	1
33	4141976	Шланг	1
34	4132836	Обратный клапан	1
35	4129329	Адаптер	1
36	94-1401	Угловой штуцер	1
37	4166312	Шланг	1
38	4053596	Хомут	1
40	4162540	Шланг	2
41	4164104	Резиновая подушка	4
42	J900820	Болт	8
43	A590908	Пружинная шайба	8
44	4164105	Кронштейн	1
45	4164106	Кронштейн	1
46	M500605	Гайка	4
47	A590906	Пружинная шайба	4
48	4102614	Блок	2
49	J901255	Болт	4
51	J901265	Болт	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH063SS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
