Основные гидролинии (1) — HITACHI UH063SS

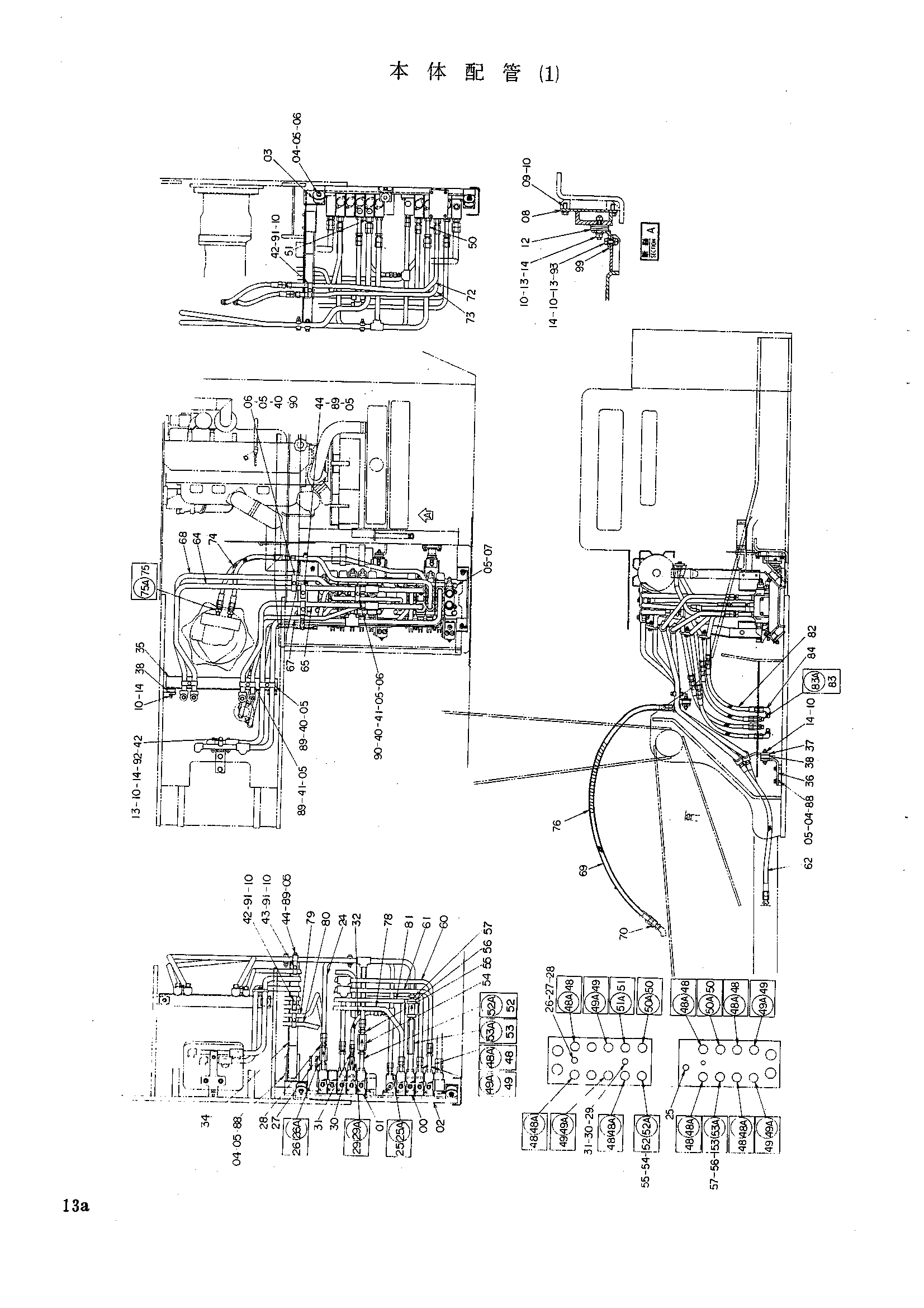

Заводская схема «Основные гидролинии (1)» для HITACHI UH063SS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4127996 | Гидрораспределитель | 1 |
| 01 | 4159415 | Гидрораспределитель | 1 |
| 02 | 7014751 | Кронштейн | 1 |
| 03 | 4158617 | Резиновая подушка | 4 |
| 04 | A590112 | Шайба | 12 |
| 05 | A590912 | Пружинная шайба | 27 |
| 06 | J950012 | Гайка | 10 |
| 07 | J901240 | Болт | 8 |
| 08 | 9721060 | Кронштейн | 1 |
| 09 | J901025 | Болт | 4 |
| 10 | A590910 | Пружинная шайба | 23 |
| 12 | 4163270 | Резиновая подушка | 2 |
| 13 | A590110 | Шайба | 7 |
| 14 | J950010 | Гайка | 15 |
| 24 | 8025833 | Трубка | 1 |
| 25 | 4042047 | Адаптер | 1 |
| 25A | R26906R | Уплотнительное кольцо | 1 |
| 26 | 4137781 | Адаптер | 1 |
| 26A | R26906R | Уплотнительное кольцо | 1 |
| 27 | 9034570 | Обратный клапан | 1 |
| 28 | 94-1303 | Адаптер | 1 |
| 29 | 4137783 | Адаптер | 1 |
| 29A | R26906R | Уплотнительное кольцо | 1 |
| 30 | 4132836 | Обратный клапан | 1 |
| 31 | 94-1301 | Адаптер | 2 |
| 32 | 4141976 | Шланг | 1 |
| 34 | 8030553 | Опора | 1 |
| 35 | 9721062 | Опора | 1 |
| 36 | 4164100 | Опора | 1 |
| 37 | 4164101 | Опора | 1 |
| 38 | 4158616 | Резиновая подушка | 4 |
| 40 | 4053596 | Хомут трубки | 5 |
| 41 | 4141806 | Хомут трубки | 2 |
| 42 | 4053593 | Хомут трубки | 4 |
| 43 | 4053594 | Хомут трубки | 1 |
| 44 | 4053595 | Хомут трубки | 2 |
| 48 | 4100970 | Адаптер | 7 |
| 48A | U12547U | О-ринг-в1530-12 | 1 |
| 49 | 4094338 | Адаптер | 4 |
| 49A | U12547U | О-ринг-в1530-12 | 1 |
| 50 | 4065123 | Адаптер | 2 |
| 50A | U12547U | О-ринг-в1530-12 | 1 |
| 51 | 4065782 | Адаптер | 1 |
| 51A | U12547U | О-ринг-в1530-12 | 1 |
| 52 | 4125661 | Адаптер | 1 |
| 52A | U12547U | О-ринг-в1530-12 | 1 |
| 53 | 4137784 | Адаптер | 1 |
| 53A | U12547U | О-ринг-в1530-12 | 1 |
| 54 | 9034571 | Обратный клапан | 1 |
| 55 | 4125701 | Адаптер | 1 |
| 56 | 9023408 | Клапан словретурн | 1 |
| 57 | 94-1304 | Адаптер | 1 |
| 60 | 7011443 | Трубка | 1 |
| 61 | 7011444 | Трубка | 1 |
| 62 | 4085503 | Шланг | 4 |
| 64 | 8022996 | Трубка | 1 |
| 65 | 8025947 | Трубка | 1 |
| 67 | 8024996 | Трубка | 1 |
| 68 | 8030554 | Трубка | 1 |
| 69 | 4150631 | Шланг | 3 |
| 70 | 4149930 | Шланг | 1 |
| 72 | 8030555 | Трубка | 1 |
| 73 | 8030556 | Трубка | 1 |
| 74 | 4079873 | Шланг | 2 |
| 75 | 4111534 | Адаптер | 2 |
| 75A | U12547U | О-ринг-в1530-12 | 1 |
| 76 | 4044420 | Защитный кожух | 4 |
| 78 | 8022412 | Трубка | 1 |
| 79 | 8025834 | Трубка | 1 |
| 80 | 8022414 | Трубка | 1 |
| 81 | 8022415 | Трубка | 1 |
| 82 | 4125926 | Шланг | 4 |
| 83 | 4042032 | Адаптер | 2 |
| 83A | 4506418 | Уплотнительное кольцо | 1 |
| 84 | 4037760 | Угловой штуцер | 2 |
| 88 | J901225 | Болт | 4 |
| 89 | J901255 | Болт | 5 |
| 90 | J901265 | Болт | 2 |
| 91 | J901045 | Болт | 4 |
| 92 | J901060 | Болт | 1 |
| 93 | J901030 | Болт | 4 |
| 99 | 4167968 | Кронштейн | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH063SS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
