Крышка (2) — HITACHI UH063SS

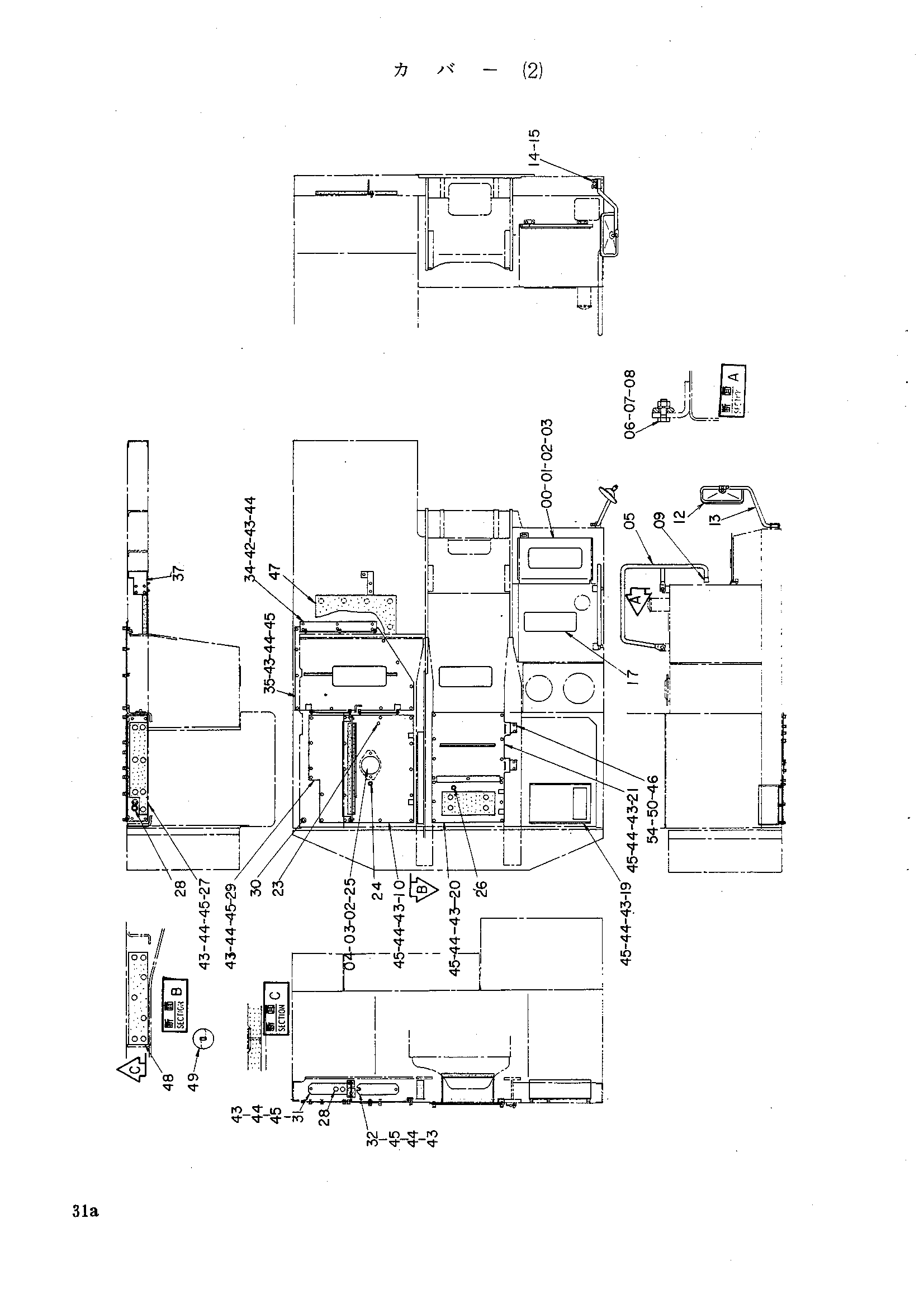

Заводская схема «Крышка (2)» для HITACHI UH063SS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7011767 | Крышка | 1 |
| 01 | J900816 | Болт | 4 |
| 02 | A590108 | Шайба | 6 |
| 03 | A590908 | Пружинная шайба | 6 |
| 04 | J900820 | Болт | 2 |
| 05 | 8023699 | Стойка | 1 |
| 06 | J901235 | Болт | 2 |
| 07 | A590912 | Пружинная шайба | 2 |
| 08 | J950012 | Гайка | 2 |
| 09 | 4094101 | Колпачок | 1 |
| 10 | 7015286 | Крышка | 1 |
| 12 | 4093058 | Зеркало | 1 |
| 13 | 3019011 | Стойка | 1 |
| 14 | J901235 | Болт | 2 |
| 15 | J950012 | Гайка | 2 |
| 17 | 4073519 | Лента | 4 |
| 19 | 7014677 | Воздуховод | 1 |
| 20 | 7014676 | Воздуховод | 1 |
| 21 | 8030472 | Крышка | 1 |
| 23 | 94-2804 | Резиновая втулка | 1 |
| 24 | 94-2806 | Резиновая втулка | 1 |
| 25 | 4050213 | Крышка | 1 |
| 26 | 94-2807 | Резиновая втулка | 1 |
| 27 | 8030473 | Крышка | 1 |
| 28 | 4163949 | Резиновая втулка | 4 |
| 29 | 4163709 | Крышка | 1 |
| 30 | 4163949 | Резиновая втулка | 1 |
| 31 | 4164003 | Крышка | 1 |
| 32 | 4164004 | Крышка | 1 |
| 34 | 4163708 | Опора | 1 |
| 35 | 8030470 | Крышка | 1 |
| 37 | 3030248 | Кронштейн | 1 |
| 42 | A590110 | Плоская шайба | 3 |
| 43 | J901020 | Болт | 73 |
| 44 | A590910 | Пружинная шайба | 73 |
| 45 | J217083 | Плоская шайба | 70 |
| 46 | J900820 | Болт | 4 |
| 47 | 4163823 | Стекловата | 1 |
| 48 | 4163824 | Стекловата | 1 |
| 49 | 4156886 | Шайба | 15 |
| 50 | A590908 | Пружинная шайба | 4 |
| 54 | A590108 | Плоская шайба | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH063SS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
