Гидромотор поворота — HITACHI UH063SS

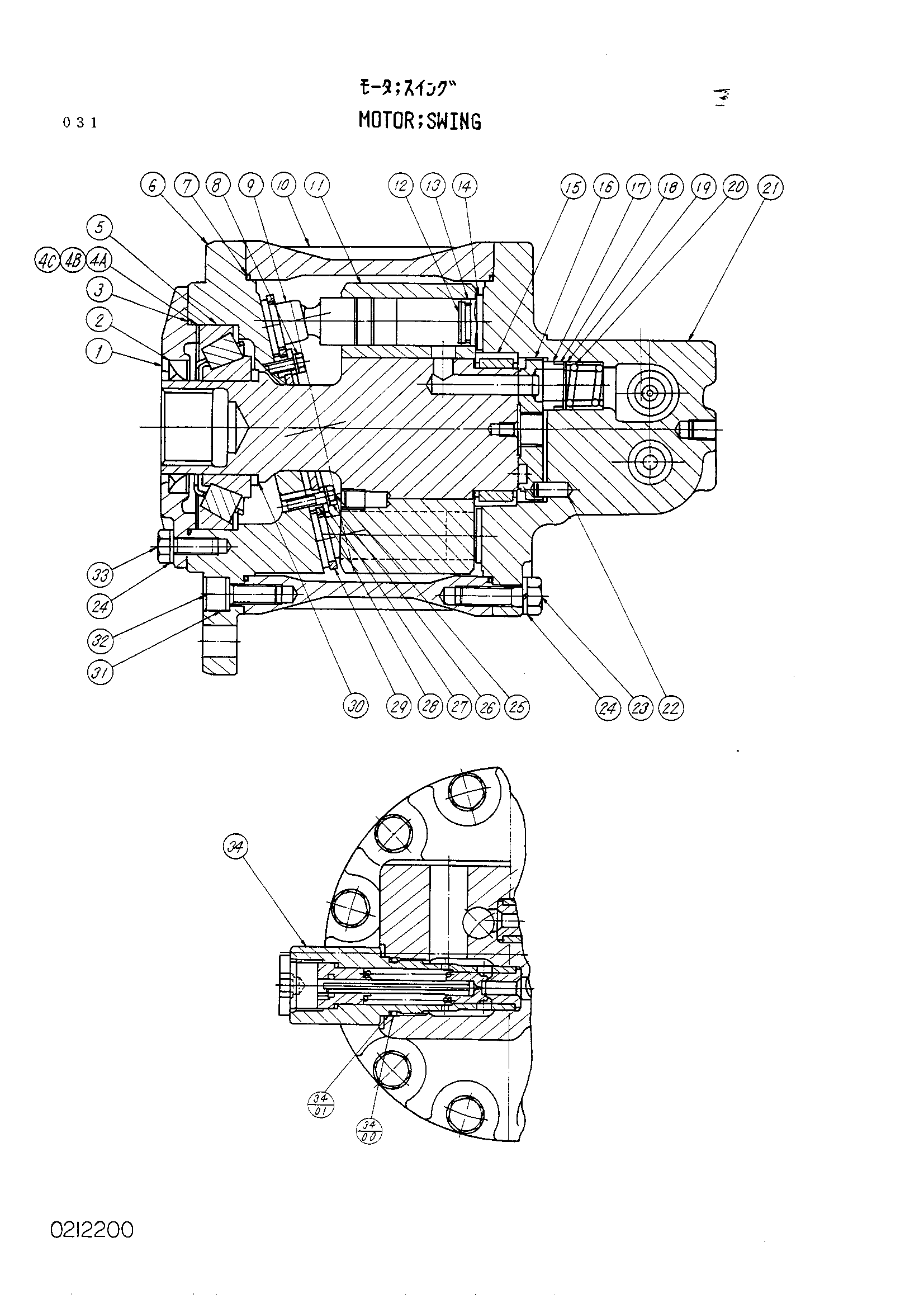

Заводская схема «Гидромотор поворота» для HITACHI UH063SS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4129223 | Гидромотор(аас'й P/NO OF 32 TO 36 пагес) | 1 | |
| 4149124 | Гидромотор поворот | 1 | |
| 2 | 0212201 | Масляное уплотнение | 1 |
| 3 | 0212202 | Уплотнительное кольцо | 1 |
| 4A | 0212203 | Регулировочная шайба | 1 |
| 4B | 0212204 | Регулировочная шайба | 1 |
| 4C | 0212205 | Регулировочная шайба | 1 |
| 5 | 0212206 | Подшипник. ROL.. | 1 |
| 7 | 0212223 | Уплотнительное кольцо | 2 |
| 8 | 0212207 | Болт | 2 |
| 12 | 0212208 | Башмак | 11 |
| 13 | 0212209 | Кольцо тефлон | 11 |
| 14 | 0212210 | Пружина | 11 |
| 15 | 0212211 | Игольчатый подшипник | 1 |
| 16 | 0212212 | Пластина | 1 |
| 17 | 0212213 | Втулка | 4 |
| 18 | 0111418 | Кольцо тефлон | 4 |
| 19 | 0212214 | Проставка | 4 |
| 20 | 0212215 | Пружина | 4 |
| 22 | 0101522 | Палец | 2 |
| 23 | 0212216 | Болт | 12 |
| 24 | 0166631 | Пружинная шайба | 18 |
| 25 | 0212224 | Болт | 4 |
| 26 | 0212217 | Шайба | 6 |
| 27 | 0212218 | Пластина | 1 |
| 28 | 0212219 | Проставка | 6 |
| 29 | 0212220 | Пластина | 1 |
| 30 | 0212221 | Проставка | 1 |
| 31 | 0166637 | Пружинная шайба | 12 |
| 32 | 0148213 | Болт с внутренним шестигранником | 12 |
| 33 | 0189629 | Болт | 6 |
| 34 | 0212222 | Предохранительный клапан | 2 |
| 3400 | 4506428 | Уплотнительное кольцо | 1 |
| 3401 | 4044839 | Опорное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH063SS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
