Двигатель — HITACHI UH063SS

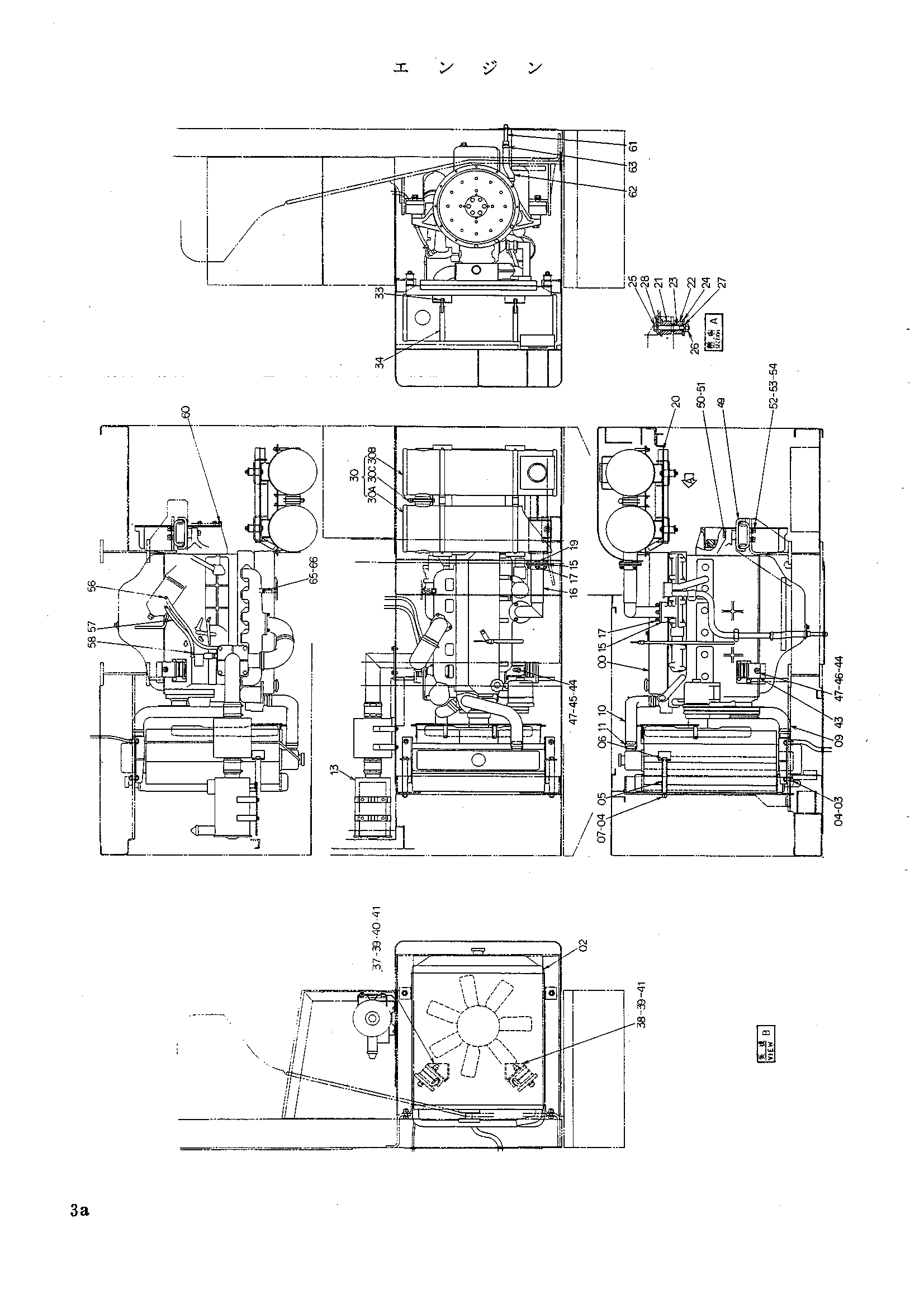

Заводская схема «Двигатель» для HITACHI UH063SS. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4164005	Двигатель	1
02	4164006	Радиатор в сборе	1
04	A590916	Пружинная шайба	6
05	4163700	Проставка	2
06	J931616	Болт	2
07	J950016	Гайка	2
08	J931640	Болт	4
09	2015114	Водяной шланг	1
10	3030247	Водяной шланг	1
11	4504199	Хомут шланга	4
13	9056792	Фильтр воздушный	1
15	4045417	Прокладка	2
16	8030469	Выпускная труба	1
17	M521008	Гайка	12
19	M111036	Болт	3
20	6006755	Кронштейн	1
21	4163704	Резиновая прокладка	4
22	4163705	Резиновая прокладка	4
23	4163703	Проставка	4
24	4163702	Шайба	8
25	J901085	Болт	4
26	J950010	Гайка	4
27	A590910	Пружинная шайба	4
28	J217083	Плоская шайба	4
30	4163699	Глушитель в сборе	1
30A	4174070	Глушитель	1
30B	4174071	Глушитель	1
30C	4078982	Хомут	1
33	J950010	Гайка	8
34	9720999	Лента	4
37	8021977	Кронштейн	1
38	8021976	Кронштейн	1
39	M111025	Болт	7
40	M511008	Гайка	1
41	A590910	Пружинная шайба	8
43	4123994	Резиновая прокладка	2
44	A590914	Пружинная шайба	4
45	A590114	Шайба	2
46	4114404	Шайба	2
47	J951014	Гайка	4
49	4123995	Резиновая прокладка	2
50	J931865	Болт	2
51	A590918	Пружинная шайба	2
52	J931635	Болт	4
53	4114405	Шайба	4
54	A590916	Пружинная шайба	4
56	4149679	Топливный шланг	1
57	4152504	Топливный шланг	1
58	4514700	Зажим шланг	4
60	J901030	Болт	3
61	9708129	Трубка	1
62	4147677	Трубка	1
63	4505243	Хомут шланга	2
65	M111016	Болт	1
66	A590910	Пружинная шайба	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH063SS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
