Гидрораспределитель (левый)<N.E детали> — HITACHI UH063SS

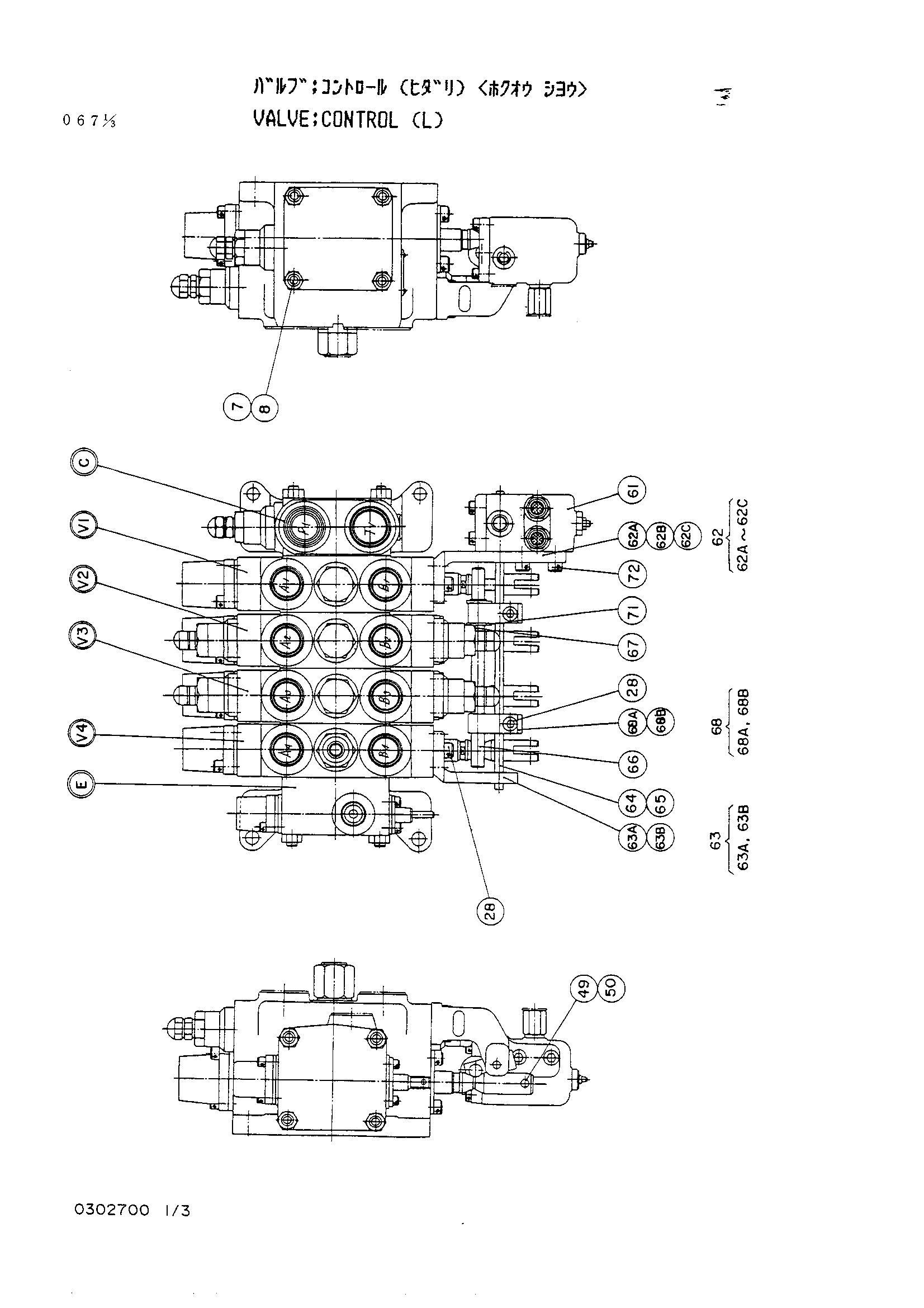

Заводская схема «Гидрораспределитель (левый)<N.E детали>» для HITACHI UH063SS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4159076 | Гидрораспределитель (левый) | 1 | |
| 1 | 4195004 | Гидрораспределитель | 1 |
| 1B | A811080 | Уплотнительное кольцо | 1 |
| 1C | 0214300 | Предохранительный клапан | 1 |
| 1C | 4163194 | Предохранительный клапан | 1 |
| 2 | 4195005 | Гидрораспределитель | 1 |
| 2C | 957366 | Уплотнительное кольцо | 2 |
| 2D | 0209411 | Болт | 1 |
| 2E | 0209218 | Масляное уплотнение | 2 |
| 2E | 0240603 | Масляное уплотнение | 2 |
| 2F | 0209219 | Пылезащитное уплотнение | 2 |
| 2G | 0209221 | Пластина | 2 |
| 2G | 0209316 | Седло пружины | 2 |
| 2H | 0209316 | Седло пружины | 2 |
| 2I | 0209317 | Пружина | 1 |
| 2J | 0209318 | Болт | 1 |
| 2K | 0209319 | Колпачок | 1 |
| 2L | M340820 | Болт с внутренним шестигранником | 4 |
| 2M | 0209320 | Клапан | 1 |
| 2N | 0209321 | Пружина | 1 |
| 2O | 0209322 | Уплотнительное кольцо | 1 |
| 2P | 0237702 | Пробка | 1 |
| 2Q | A811080 | Уплотнительное кольцо | 1 |
| 3 | 4195006 | Гидрораспределитель | 1 |
| 3B | 0209310 | Золотник | 1 |
| 3C | 957366 | Уплотнительное кольцо | 2 |
| 3D | 0209314 | Болт | 1 |
| 3E | 0209218 | Масляное уплотнение | 2 |
| 3E | 0240603 | Масляное уплотнение | 2 |
| 3F | 0209219 | Пыль масляный | 2 |
| 3G | 0209221 | Пластина | 2 |
| 3I | 0209317 | Пружина | 1 |
| 3J | 0209318 | Болт | 4 |
| 3K | 0209319 | Колпачок | 1 |
| 3L | M340820 | Болт с внутренним шестигранником | 4 |
| 3M | 0209316 | Седло пружины | 2 |
| 3M | 0209320 | Клапан | 1 |
| 3N | 0209321 | Пружина | 1 |
| 3O | 0209322 | Уплотнительное кольцо | 1 |
| 3P | 0237702 | Пробка | 1 |
| 3Q | 0214400 | Клапан | 2 |
| 3Q | 4163195 | Клапан(C/V) | 2 |
| 3R | A811080 | Уплотнительное кольцо | 1 |
| 4 | 4195007 | Гидрораспределитель | 1 |
| 4C | 0209409 | Клапан | 1 |
| 4D | 0209410 | Пружина | 1 |
| 4E | 957366 | Уплотнительное кольцо | 2 |
| 4F | 0209314 | Болт | 1 |
| 4G | 0209218 | Масляное уплотнение | 2 |
| 4G | 0240603 | Масляное уплотнение | 2 |
| 4H | 0209219 | Пыль масляный | 2 |
| 4I | 0209221 | Пластина | 2 |
| 4J | 0209316 | Седло пружины | 2 |
| 4K | 0209412 | Регулировочная шайба | 1 |
| 4L | 0209317 | Пружина | 1 |
| 4M | 0209318 | Болт | 1 |
| 4N | 0209319 | Колпачок | 1 |
| 4O | M340820 | Болт с внутренним шестигранником | 4 |
| 4P | 0209320 | Клапан | 1 |
| 4Q | 0209321 | Пружина | 1 |
| 4R | 0209322 | Уплотнительное кольцо | 1 |
| 4S | 0237702 | Пробка | 1 |
| 4T | 0214400 | Клапан | 2 |
| 4T | 4163196 | Клапан | 2 |
| 4U | A811080 | Уплотнительное кольцо | 1 |
| 5 | 4195008 | Гидрораспределитель | 1 |
| 5C | 0209314 | Болт | 1 |
| 5D | 0209218 | Масляное уплотнение | 2 |
| 5D | 0240603 | Масляное уплотнение | 2 |
| 5E | 0209219 | Пыль масляный | 2 |
| 5F | 0209221 | Пластина | 2 |
| 5H | 0209317 | Пружина | 1 |
| 5I | 0209318 | Болт | 1 |
| 5J | 0209319 | Колпачок | 1 |
| 5K | M340820 | Болт с внутренним шестигранником | 4 |
| 5L | 0209321 | Пружина | 1 |
| 5M | 0209322 | Уплотнительное кольцо | 1 |
| 5N | 0209324 | Клапан | 1 |
| 5O | 0237608 | Адаптер | 1 |
| 5P | A811080 | Уплотнительное кольцо | 1 |
| 6 | 4195009 | Гидрораспределитель | 1 |
| 6C | 0209414 | Масляное уплотнение | 2 |
| 6D | 0209415 | Пластина | 2 |
| 6E | 0209416 | Шайба | 1 |
| 6F | 0209417 | Болт | 1 |
| 6G | 0209418 | Шарик | 1 |
| 6H | 0209419 | Шарик | 2 |
| 6I | 0209420 | Втулка | 1 |
| 6J | 0209421 | Колпачок | 1 |
| 6K | M340616 | Болт с внутренним шестигранником | 2 |
| 6L | 0209423 | Болт | 2 |
| 6M | A811080 | Уплотнительное кольцо | 1 |
| 7 | 0209405 | Болт | 4 |
| 8 | 0209308 | Гайка | 8 |
| 28 | M340820 | Болт с внутренним шестигранником | 8 |
| 49 | 0209330 | Палец | 4 |
| 50 | 0209331 | Стопорный палец | 4 |
| 61 | 0214200 | Контроллер | 1 |
| 62 | 0209338 | Кронштейн | 1 |
| 62A | 0209339 | Кронштейн | 1 |
| 62B | 0209340 | Втулка | 2 |
| 62C | 0209344 | Втулка | 1 |
| 63 | 0209342 | Кронштейн | 1 |
| 63A | 0209343 | Кронштейн | 1 |
| 63B | 0209344 | Втулка | 1 |
| 64 | 0209426 | Шток | 1 |
| 65 | 0209346 | Кольцо | 1 |
| 66 | 0209427 | Шток | 1 |
| 67 | 0209348 | Кольцо | 2 |
| 68 | 0209349 | Пластина | 2 |
| 68A | 0209350 | Пластина | 2 |
| 68B | 0209351 | Втулка | 2 |
| 71 | 0209352 | Шайба | 2 |
| 72 | 4166030 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH063SS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
