Рама — HITACHI UH063SS

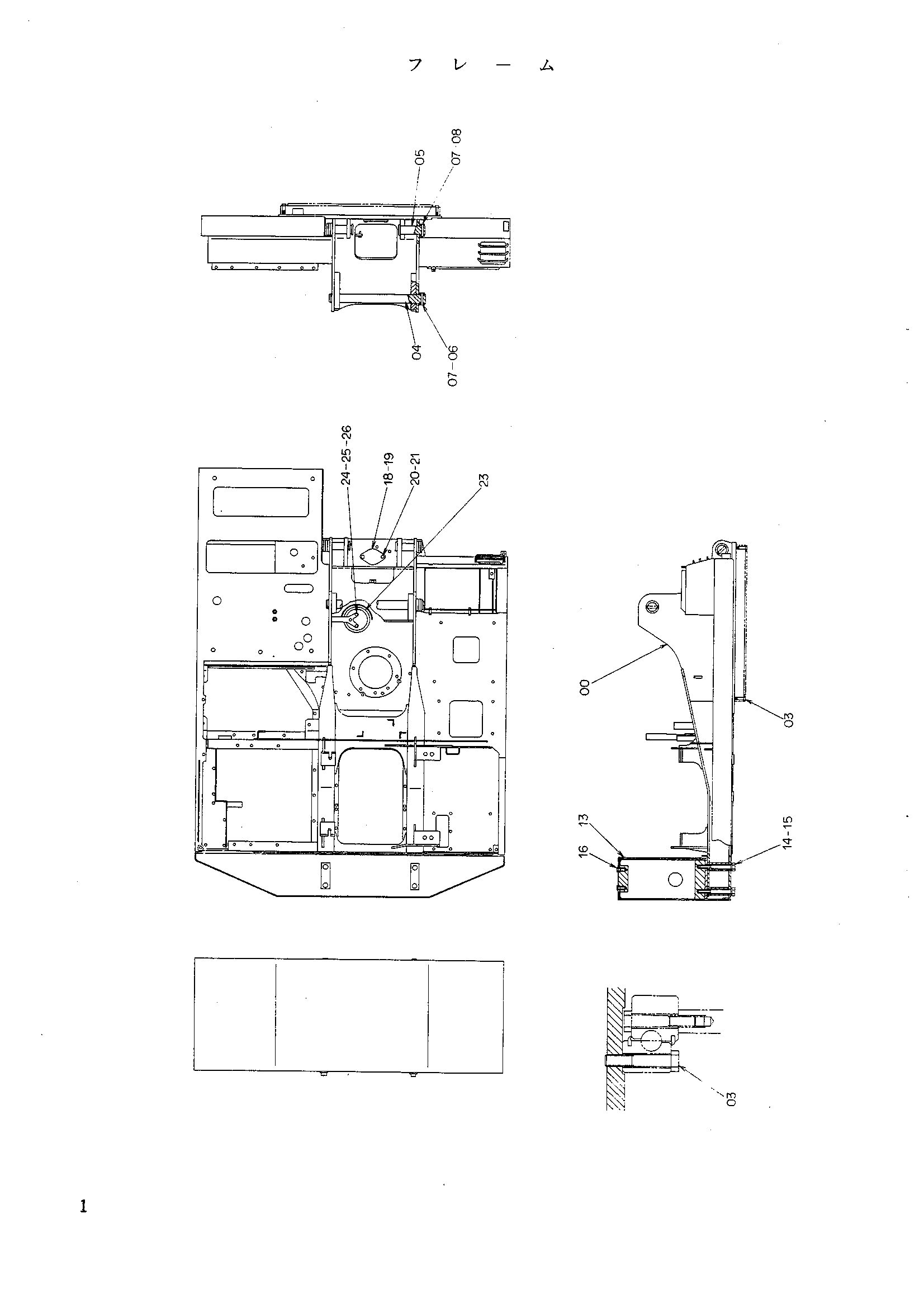

Заводская схема «Рама» для HITACHI UH063SS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5001637 | Рама основной | 1 |
| 03 | J931800 | Болт | 28 |
| 04 | 3022284 | Палец | 1 |
| 05 | 3022285 | Палец | 2 |
| 06 | 4107899 | Палец | 1 |
| 07 | 4065688 | Кольцо | 3 |
| 08 | 4065689 | Палец | 2 |
| 13 | 6006757 | Противовес | 1 |
| 14 | J932720 | Болт | 4 |
| 15 | 4126485 | Шайба | 4 |
| 16 | 4149678 | Колпачок | 4 |
| 18 | 4013896 | Крышка | 1 |
| 19 | 41157713 | Манжета | 1 |
| 20 | J901025 | Болт | 2 |
| 21 | A590110 | Шайба | 2 |
| 23 | 4129183 | Крышка резиновый | 1 |
| 24 | 4121020 | Тяга | 1 |
| 25 | J901225 | Болт | 3 |
| 26 | A590912 | Пружинная шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH063SS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
