Удлинённый рукоять (3.0M) — HITACHI UH063

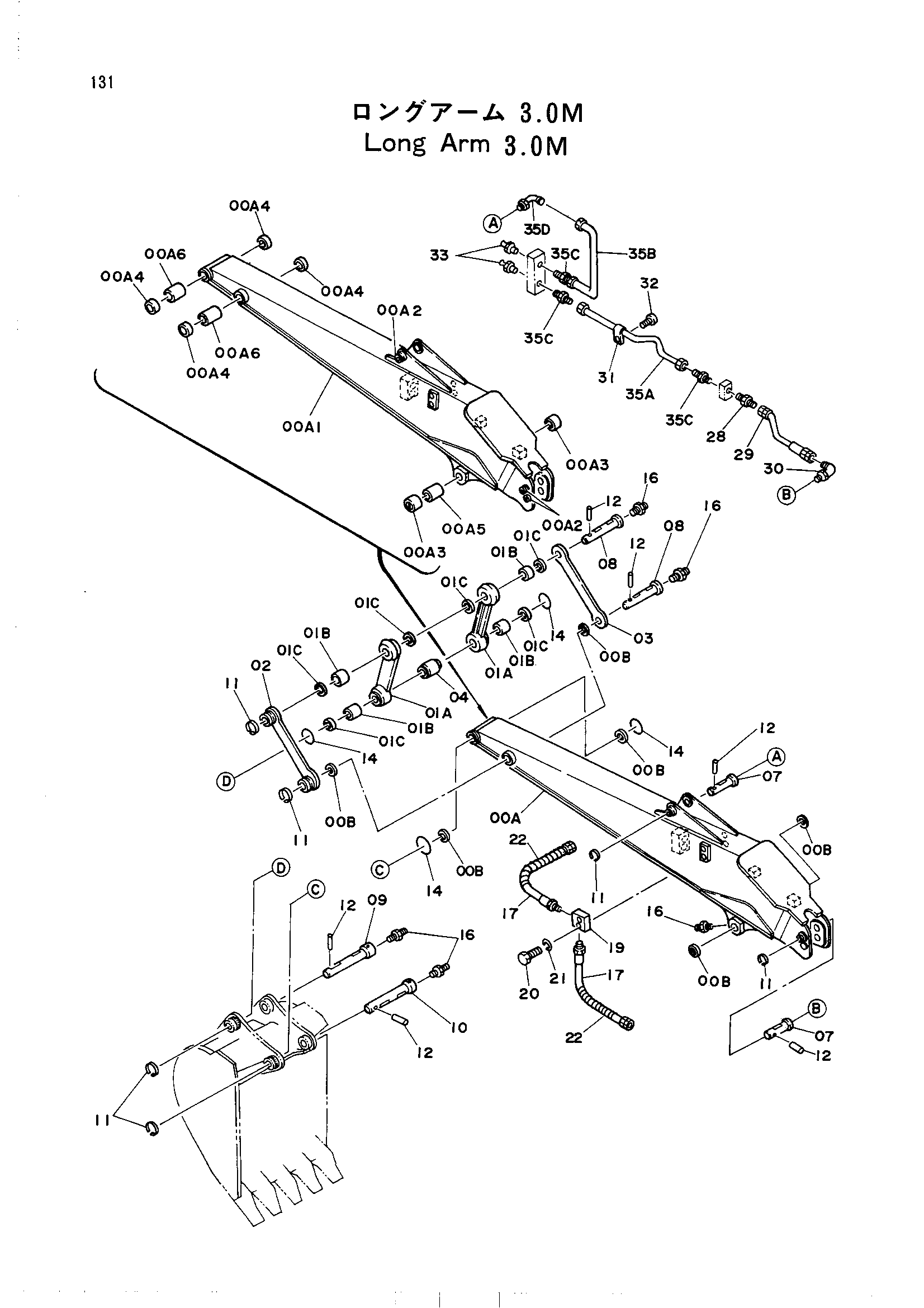

Заводская схема «Удлинённый рукоять (3.0M)» для HITACHI UH063. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A | 9051586 | Рукоять удлинённый | 1 |
| 00A1 | 6006062 | Рукоять удлинённый | 1 |
| 00A2 | 4124573 | Ограничитель | 3 |
| 00A3 | 4152632 | Втулка | 2 |
| 00A4 | 4139353 | Втулка | 4 |
| 00A5 | 4128972 | Трубка | 1 |
| 00A6 | 4124575 | Трубка | 2 |
| 00A-B | 9051585 | Рукоять в сборе | 1 |
| 00B | 4065687 | Пылезащитное уплотнение | 6 |
| 01A | 2015003 | Тяга | 1 |
| 01A | 2019838 | Тяга | 1 |
| 01A-C | 9041996 | Тяга в сборе | 2 |
| 01A-C | 9057032 | Тяга в сборе | 2 |
| 01B | 4139353 | Втулка | 2 |
| 01C | 4065687 | Пылезащитное уплотнение | 3 |
| 02 | 9718201 | Тяга | 1 |
| 03 | 3022291 | Тяга | 1 |
| 04 | 4065885 | Проставка | 1 |
| 07 | 3027760 | Палец | 2 |
| 08 | 3022289 | Палец | 2 |
| 09 | 3022290 | Палец | 1 |
| 10 | 3023156 | Палец | 1 |
| 11 | 4065688 | Кольцо | 6 |
| 12 | 4065689 | Палец | 6 |
| 14 | 4066923 | Уплотнительное кольцо | 4 |
| 14 | 4152726 | Уплотнительное кольцо | 4 |
| 16 | J75481 | Штуцер | 5 |
| 17 | 4083232 | Шланг | 4 |
| 19 | 4078858 | Угловой штуцер | 2 |
| 20 | J901055 | Болт | 4 |
| 21 | A590910 | Пружинная шайба | 4 |
| 22 | 4053606 | Защитный кожух | 4 |
| 22 | 4053607 замена: 4053606 | Защитный кожух | 4 |
| 28 | 94-1301 | Адаптер | 1 |
| 29 | 4513022 | Резиновый шланг | 1 |
| 30 | 94-1401 | Угловой штуцер | 1 |
| 31 | 4000854 | Зажим трубка | 1 |
| 32 | M430610 | Винт | 1 |
| 33 | J75581 | Штуцер | 2 |
| 35A | 3027786 замена: 4153743 | Трубка | 1 |
| 35A | 4153743 | Трубка | 1 |
| 35A-D | 9052349 | Трубка в сборе | 1 |
| 35B | 4150316 | Трубка | 1 |
| 35C | 4130169 | Штуцер трубки | 3 |
| 35D | 4130175 | Штуцер трубки | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH063 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
