Сиденье — HITACHI UH063

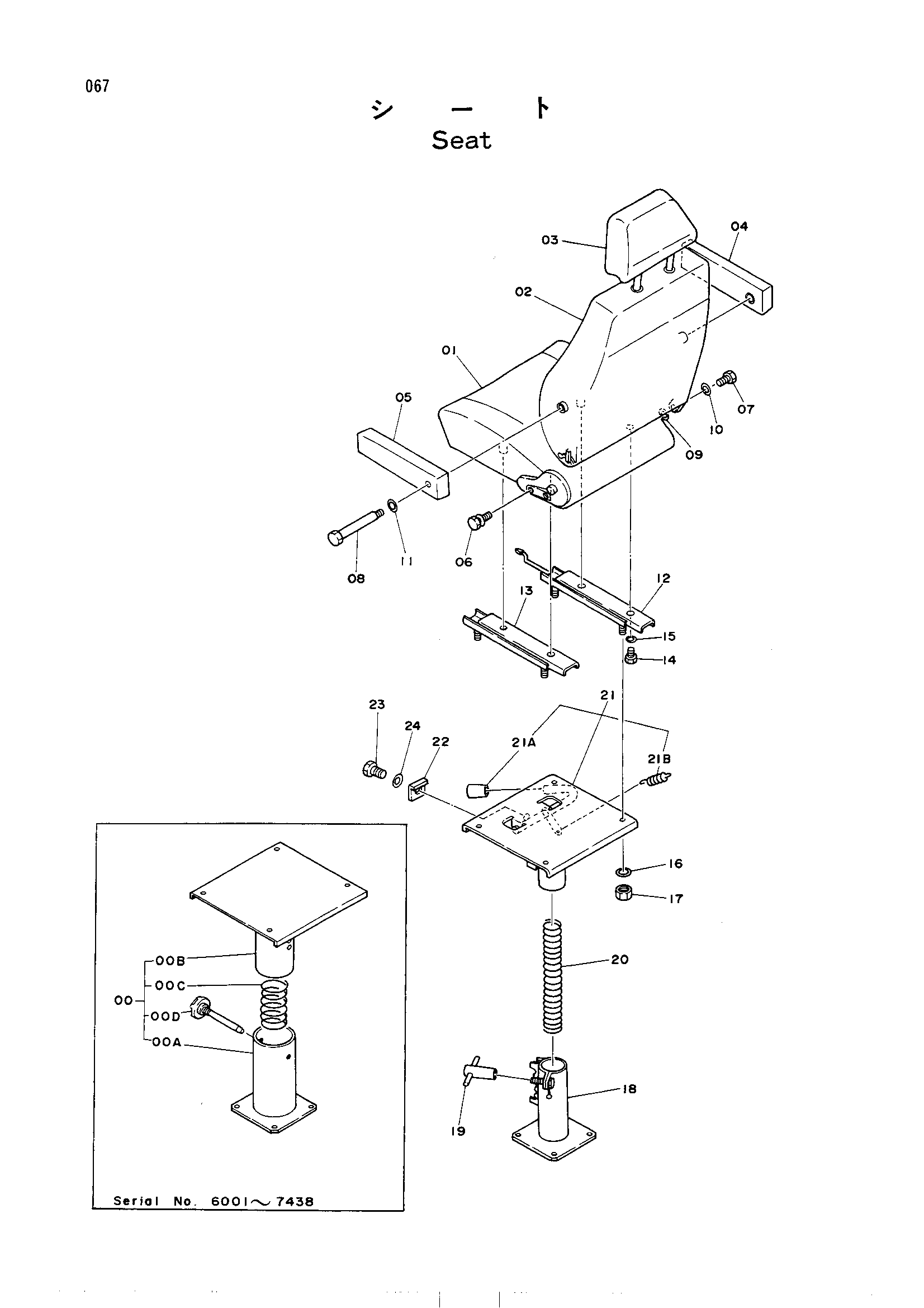

Заводская схема «Сиденье» для HITACHI UH063. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9043420 замена: 4150701 | Стойка в сборе | 1 |
| 00A | 8023140 | Стойка | 1 |
| 00B | 7011212 | Опора | 1 |
| 00C | 4128812 | Пружина | 1 |
| 00D | 8018630 | Ограничитель | 1 |
| 01 | 0304001 | Амортизатор сиденье | 1 |
| 01-15 | 4142388 | Сиденье в сборе | 1 |
| 02 | 0262702 | Сиденье задний | 1 |
| 03 | 0262703 | Опора головка | 1 |
| 04 | 0262704 | Опора рукоять(RH) | 1 |
| 05 | 0262705 | Опора рукоять(LH) | 1 |
| 06 | 0262708 | Болт | 2 |
| 07 | 0262709 | Болт петля | 1 |
| 08 | 0262706 | Болт | 2 |
| 09 | 0262711 | Пружинная шайба | 1 |
| 10 | 0262710 | Шайба | 1 |
| 11 | 0262707 | Шайба | 2 |
| 12 | 0304002 | Механизм натяжения сиденье(правый) | 1 |
| 13 | 0304003 | Механизм натяжения сиденье(левый) | 1 |
| 14 | 0304004 | Винт | 4 |
| 15 | 0262711 | Пружинная шайба | 4 |
| 16 | A590908 | Пружинная шайба | 4 |
| 17 | M500807 | Гайка | 4 |
| 18 | 2019782 | Стойка | 1 |
| 18-24 | 4150701 | Стойка в сборе | 1 |
| 19 | 3030269 | Рукоятка | 1 |
| 20 | 3030270 | Пружина | 1 |
| 21 | 2019783 | Опора | 1 |
| 21A | 3030267 | Рукоятка | 1 |
| 21B | 3030268 | Пружина | 1 |
| 22 | 3030271 | Ограничитель | 1 |
| 23 | J900816 | Болт | 1 |
| 24 | A590108 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH063 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
