Крышка (2) — HITACHI UH063

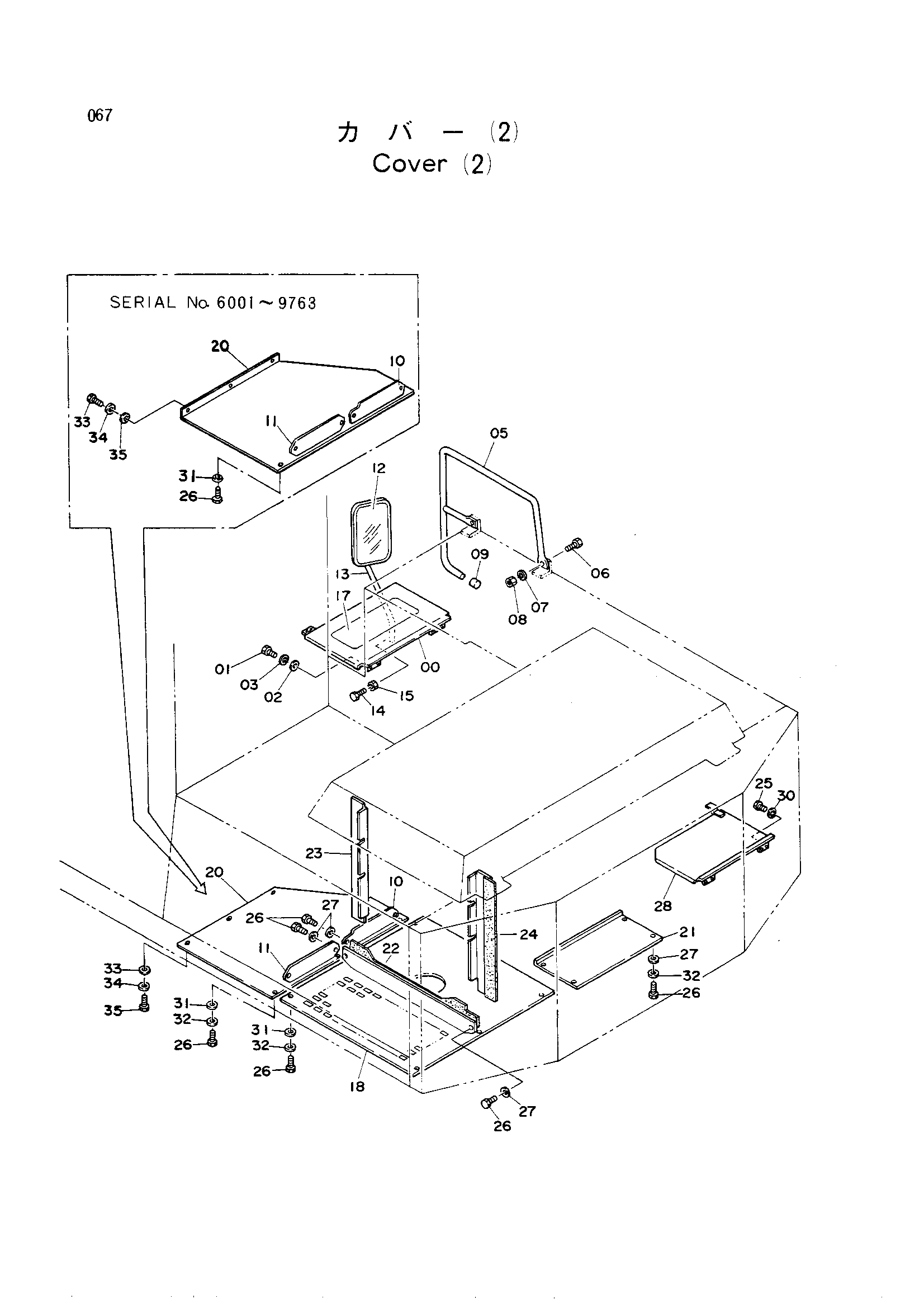

Заводская схема «Крышка (2)» для HITACHI UH063. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7011767 | Крышка | 1 |
| 01 | J900816 | Болт | 4 |
| 02 | A590108 | Шайба | 4 |
| 03 | A590908 | Пружинная шайба | 4 |
| 05 | 8023699 | Стойка | 1 |
| 06 | J901235 | Болт | 2 |
| 07 | A590912 | Пружинная шайба | 2 |
| 08 | J950012 | Гайка | 2 |
| 09 | 4094101 | Колпачок | 1 |
| 10 | 4149799 | Крышка | 1 |
| 11 | 4149800 | Крышка | 1 |
| 12 | 4093058 | Зеркало | 1 |
| 13 | 3019011 | Стойка | 1 |
| 14 | J901235 | Болт | 2 |
| 15 | J950012 | Гайка | 2 |
| 17 | 4073519 | Лента | 1 |
| 18 | 8027621 | Крышка | 1 |
| 18 | 8031122 замена: 8032663 | Крышка | 1 |
| 18 | 8032663 | Крышка | 1 |
| 20 | 8028041 | Крышка | 1 |
| 20 | 8034233 | Крышка | 1 |
| 21 | 4142116 | Крышка | 1 |
| 22 | 4132534 замена: 9723511 | Пластина | 1 |
| 22 | 9723511 | Пластина | 1 |
| 22 | 9725729 | Пластина | 1 |
| 23 | 4132535 | Пластина | 1 |
| 23 | 4191234 | Пластина | 1 |
| 24 | 4132536 замена: 9723510 | Пластина | 1 |
| 24 | 9723510 | Пластина | 1 |
| 24 | 9725728 | Пластина | 1 |
| 25 | M200614 | Болт | 4 |
| 26 | J901216 | Болт | 19 |
| 27 | A590112 | Шайба | 10 |
| 28 | 7012710 | Крышка | 1 |
| 30 | A590906 | Пружинная шайба | 4 |
| 31 | 449490 | Шайба | 9 |
| 32 | A590912 | Пружинная шайба | 13 |
| 33 | J901020 | Болт | 3 |
| 33 | J901216 | Болт | 3 |
| 34 | A590910 | Пружинная шайба | 3 |
| 34 | A590912 | Пружинная шайба | 3 |
| 35 | A590112 | Шайба | 3 |
| 35 | J217083 | Шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH063 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
