Электрооборудование — HITACHI UH063

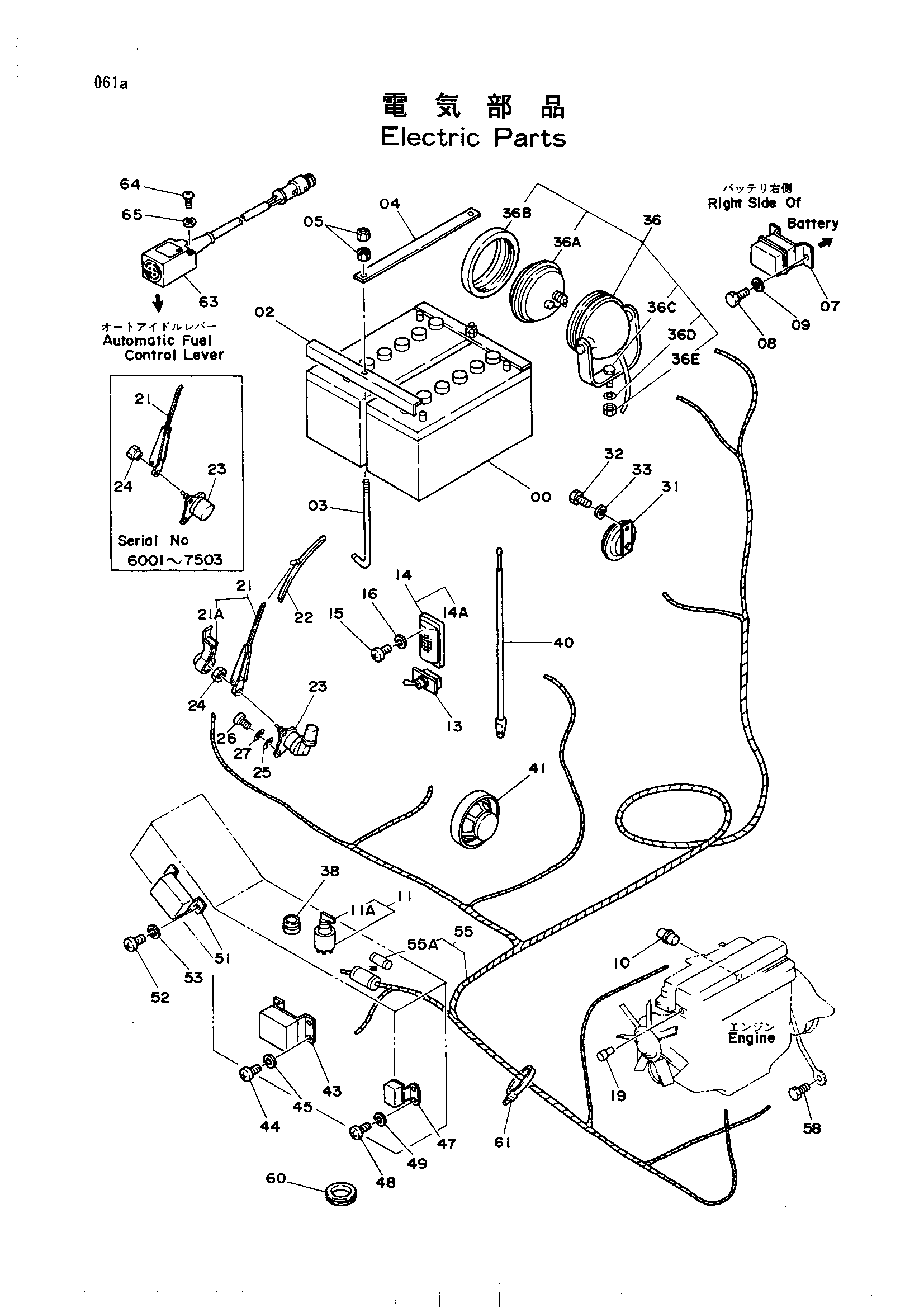

Заводская схема «Электрооборудование» для HITACHI UH063. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4130750 замена: 4177681 | Аккумулятор | 2 |
| 00 | 4177681 | Аккумулятор | 2 |
| 02 | 4131299 | Держатель | 2 |
| 03 | 4131315 | Болт | 2 |
| 03 | 4177557 | Болт | 2 |
| 04 | 4177556 | Стойка | 1 |
| 05 | J950010 | Гайка | 4 |
| 07 | 4034634 | Реле аккумулятор | 1 |
| 08 | J900814 | Болт | 2 |
| 09 | A590908 | Пружинная шайба | 2 |
| 10 | 4056521 | Датчик давления | 1 |
| 11 | 4038458 | Замок зажигания | 1 |
| 11A | 4507942 | Шпонка запуск | 1 |
| 13 | 921037 | Выключатель тумблер | 1 |
| 14 | 973204 | Плафон кабины | 1 |
| 14A | 4001854 | Лампа | 1 |
| 15 | M430513 | Винт | 4 |
| 16 | A590905 | Пружинная шайба | 4 |
| 19 | 4030594 | Блок | 1 |
| 21 | 4101832 | Рычаг стеклоочистителя | 1 |
| 21 | 4160142 | Рычаг стеклоочистителя | 1 |
| 21-24 | 4051547 | Стеклоочиститель-в сборе | 1 |
| 21-24 | 4169492 | Стеклоочиститель-в сборе | 1 |
| 21A | 4167472 | Крышка | 1 |
| 22 | 4101833 | Щётка стеклоочистителя | 1 |
| 22 | 4151077 | Щётка стеклоочистителя | 1 |
| 23 | 4050475 | Мотор стеклоочистителя | 1 |
| 23 | 4151076 | Мотор стеклоочистителя | 1 |
| 24 | 4050479 | Гайка | 1 |
| 24 | M500605 | Гайка | 1 |
| 25 | A590105 | Шайба | 2 |
| 26 | M430510 | Винт | 2 |
| 27 | A590905 | Пружинная шайба | 2 |
| 31 | 4114247 | Звуковой сигнал | 1 |
| 32 | J900814 | Болт | 1 |
| 33 | A590908 | Пружинная шайба | 1 |
| 36 | 214771 | Фонарь в сборе | 2 |
| 36A | 214770 | Лампа | 1 |
| 36B | 4053982 | Лента | 1 |
| 36C | J901425 | Болт | 1 |
| 36D | A590914 | Пружинная шайба | 1 |
| 36E | J950014 | Гайка | 1 |
| 38 | 4123769 | Сигнал отопитель | 1 |
| 40 | 4123177 | Антенна | 1 |
| 41 | 4121152 | Динамик | 1 |
| 43 | 4038452 | Реле защитный | 1 |
| 44 | M430610 | Винт | 4 |
| 45 | A590906 | Пружинная шайба | 4 |
| 47 | 4038459 | Реле хоурметер | 1 |
| 48 | M430513 | Винт | 2 |
| 49 | A590905 | Пружинная шайба | 2 |
| 51 | 4040225 | Регулятор волт. | 1 |
| 52 | M430610 | Винт | 2 |
| 53 | A590906 | Пружинная шайба | 2 |
| 55 | 4135148 замена: 4177679 | Жгут проводов | 1 |
| 55 | 4177679 | Жгут проводов | 1 |
| 55A | 4164129 | Предохранитель(5A) | 1 |
| 58 | J901020 | Болт | 1 |
| 60 | 4509404 | Резиновая втулка | 1 |
| 61 | 4055312 | Ленточный зажим | 1 |
| 63 | 4176651 замена: 4184780 | Выключатель | 2 |
| 63 | 4184780 | Выключатель | 2 |
| 64 | M430435 замена: M430440 | Винт | 4 |
| 64 | M430440 | Винт | 4 |
| 65 | A590904 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH063 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
