Гидроцилиндр ковша — HITACHI UH063

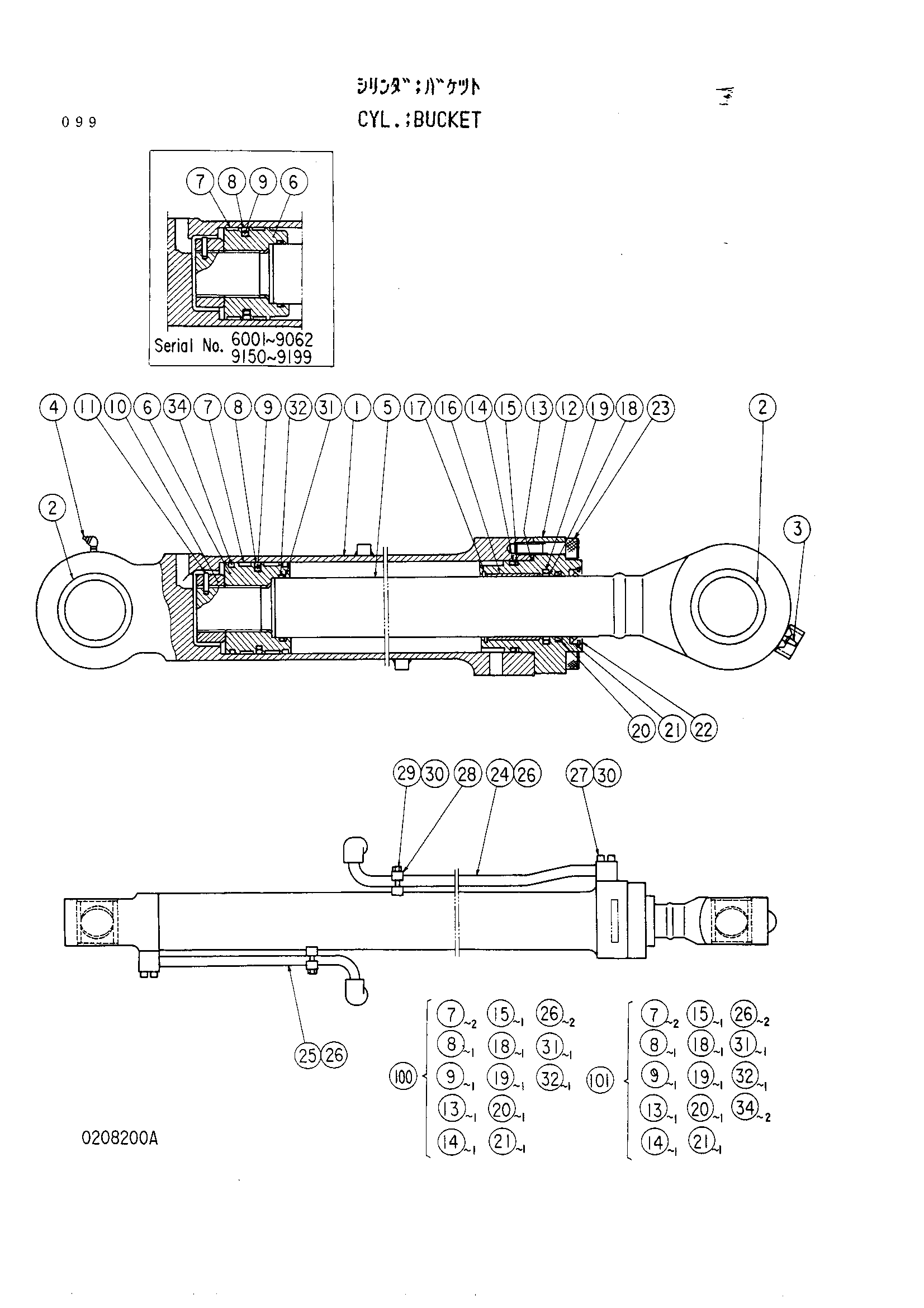

Заводская схема «Гидроцилиндр ковша» для HITACHI UH063. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	3022051	Гидроцилиндр букк	1
1	0208201	Труба гидроцилиндра.	1
2	0207603	Втулка	2
3	J75481	Штуцер	1
4	J75581	Штуцер	1
5	0208202	Шток поршня	1
6	0208203 замена: 0208221	Поршень ковш	1
6	0208203 замена: 0208222	Поршень ковш	1
6	0208221	Поршень ковш	1
6	0208221	Поршень ковш	1
7	0208204	Износостойкое кольцо	2
8	0208205	Уплотнение	1
9	0208206	Уплотнительное кольцо	1
10	0208207	Гайка	1
11	0208208	Кольцо блокировка	1
12	0208209	Крышка	1
13	A811100	Уплотнительное кольцо	1
14	954488	Уплотнительное кольцо	1
15	0208210	Опорное кольцо	1
16	0208211	Втулка	1
17	0208212	Стопорное кольцо	1
18	0208213	Уплотнение	1
19	0208214	Уплотнительное кольцо	1
20	0208215	U-образная манжета	1
21	0208216	Пылезащитное уплотнение	1
22	0207615	Стопорное кольцо	1
23	0207621 замена: M341456	Болт с внутренним шестигранником	8
24	0208217	Трубка	1
25	0208218	Трубка	1
26	4028265	Уплотнительное кольцо	2
27	0207624 замена: M340850	Болт с внутренним шестигранником	8
28	0207630	Хомут трубки	2
29	0207631 замена: J900840	Болт	4
30	0207632 замена: A90908	Пружинная шайба	12
31	A811065	Уплотнительное кольцо	1
32	0208219	Опорное кольцо	1
34	0208222	Кольцо пыль	2
34	0208222 замена: 4184191	Кольцо пыль	2
100	4149827	Комплект уплотнений	1
100	4149827 замена: 4149827	Комплект уплотнений	1
101	4184191 замена: 0208222	Комплект уплотнение(ковш)	1
101	4184191	Комплект уплотнение(ковш)	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH063 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
