Рычаг управления (4-рычаг тип) — HITACHI UH063

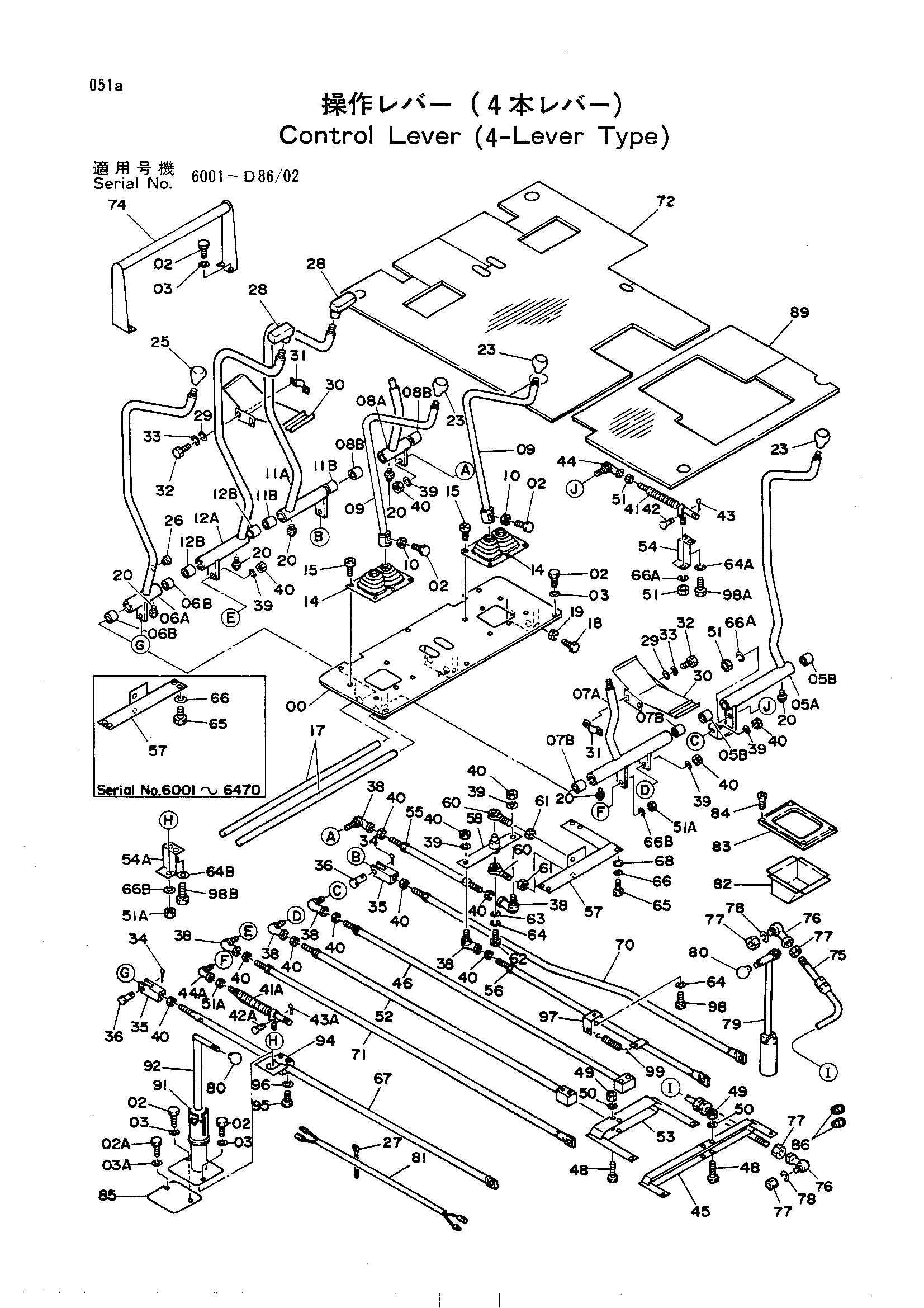

Заводская схема «Рычаг управления (4-рычаг тип)» для HITACHI UH063. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8027226 | Кронштейн | 1 |
| 02 | J901025 | Болт | 14 |
| 02A | J901025 | Болт | 1 |
| 03 | A590910 | Пружинная шайба | 12 |
| 03A | A590910 | Пружинная шайба | 1 |
| 05A | 7013176 | Рычаг | 1 |
| 05A-B | 9050807 | Рычаг (с подшипник.) | 1 |
| 05B | 4063692 | Игольчатый подшипник | 2 |
| 06A | 7013177 | Рычаг | 1 |
| 06A-B | 9050808 | Рычаг (с подшипник.) | 1 |
| 06B | 4063692 | Игольчатый подшипник | 2 |
| 07A | 8027227 | Рычаг | 1 |
| 07A-B | 9050809 | Рычаг (с подшипник.) | 1 |
| 07B | 4063692 | Игольчатый подшипник | 2 |
| 08A | 8027228 | Рычаг | 1 |
| 08A-B | 9050810 | Рычаг (с подшипник.) | 1 |
| 08B | 4063692 | Игольчатый подшипник | 2 |
| 09 | 8027260 | Рычаг | 2 |
| 10 | J950010 | Гайка | 2 |
| 11A | 7013178 | Рычаг | 1 |
| 11A-B | 9050811 | Рычаг (с подшипник.) | 1 |
| 11B | 4063692 | Игольчатый подшипник | 2 |
| 12A | 7013179 | Рычаг | 1 |
| 12A-B | 9050812 | Рычаг (с подшипник.) | 1 |
| 12B | 4063692 | Игольчатый подшипник | 2 |
| 14 | 8015955 | Защитный чехол | 2 |
| 15 | M430610 | Винт | 12 |
| 17 | 4068292 | Палец | 2 |
| 18 | J901030 замена: J901032 | Болт | 6 |
| 18 | J901032 | Болт | 6 |
| 19 | J950010 | Гайка | 6 |
| 20 | J75481 | Штуцер | 6 |
| 23 | 4117704 | Рукоятка | 3 |
| 25 | 4117703 | Рукоятка | 1 |
| 26 | 487081 | Резиновая втулка | 1 |
| 27 | 4055311 | Зажим | 1 |
| 28 | 4122423 | Рукоятка | 2 |
| 29 | A590110 | Шайба | 4 |
| 30 | 8027264 | Педаль | 2 |
| 31 | 4148457 | Опора | 2 |
| 32 | J901030 замена: J901032 | Болт | 4 |
| 32 | J901032 | Болт | 4 |
| 33 | A590910 | Пружинная шайба | 4 |
| 34 | A764020 | Шплинт | 2 |
| 35 | M981266 | Концевой вилка | 2 |
| 36 | A741232 | Палец | 2 |
| 38 | 4056020 | Шарнир | 6 |
| 39 | A590912 | Пружинная шайба | 6 |
| 40 | M501210 | Гайка | 14 |
| 41 | 4130805 | Амортизатор | 1 |
| 41A | 4130805 | Амортизатор | 1 |
| 42 | 4044928 | Палец головка | 1 |
| 42A | 4044928 | Палец головка | 1 |
| 43 | A763020 | Шплинт | 1 |
| 43A | A763020 | Шплинт | 1 |
| 44 | 4056018 | Шарнир | 1 |
| 44A | 4056018 | Шарнир | 1 |
| 45 | 8025229 | Тяга | 1 |
| 46 | 9718516 | Шток | 1 |
| 48 | J901060 | Болт | 4 |
| 49 | J950010 | Гайка | 4 |
| 50 | A590910 | Пружинная шайба | 4 |
| 51 | M500807 | Гайка | 3 |
| 51A | M500807 | Гайка | 3 |
| 52 | 9718517 | Шток | 1 |
| 53 | 8027229 | Тяга | 1 |
| 54 | 4160091 | Кронштейн | 1 |
| 54A | 4160091 | Кронштейн | 1 |
| 55 | 9718519 | Шток | 1 |
| 56 | 9718518 | Шток | 1 |
| 57 | 9718523 замена: 9719898 | Кронштейн | 1 |
| 57 | 9718523 замена: A590108 | Кронштейн | 1 |
| 57 | 9718523 замена: A590908 | Кронштейн | 1 |
| 57 | 9718523 замена: J900830 | Кронштейн | 1 |
| 57 | 9719898 | Кронштейн | 1 |
| 58 | 9718522 | Рычаг | 1 |
| 60 | 4041959 | Концевой шток | 2 |
| 61 | M501411 | Гайка | 2 |
| 62 | J901240 | Болт | 1 |
| 63 | A590112 | Шайба | 1 |
| 64 | A590912 | Пружинная шайба | 2 |
| 64A | A590912 | Пружинная шайба | 2 |
| 64B | A590912 | Пружинная шайба | 2 |
| 65 | J900830 | Болт | 4 |
| 65 | J900830 | Болт | 5 |
| 66 | A590908 | Пружинная шайба | 4 |
| 66 | A590908 | Пружинная шайба | 5 |
| 66A | A590908 | Пружинная шайба | 2 |
| 66B | A590908 | Пружинная шайба | 2 |
| 67 | 4148268 | Шток | 1 |
| 68 | A590108 | Шайба | 5 |
| 70 | 9718520 | Шток | 1 |
| 71 | 9718521 | Шток | 1 |
| 72 | 3027835 | Коврик пола | 1 |
| 72 | 3029455 | Коврик пола | 1 |
| 74 | 9718562 | Подставка для ног | 1 |
| 74 | 9719519 | Подставка для ног | 1 |
| 75 | 4065075 | Трос управления | 1 |
| 76 | 4056016 | Шарнир | 2 |
| 77 | M500504 | Гайка | 4 |
| 78 | A590905 | Пружинная шайба | 2 |
| 79 | 9717527 | Блокировка поворот | 1 |
| 79 | 9723271 | Блокировка поворот | 1 |
| 80 | 4143169 | Рукоятка | 2 |
| 81 | 4152476 | Провод электрический | 1 |
| 82 | 8027289 | Короб | 1 |
| 83 | 3026035 | Рама | 1 |
| 84 | 4129422 | Винт | 4 |
| 85 | 4153767 | Пластина | 1 |
| 86 | 94-2011 | Пробка | 2 |
| 89 | 3027836 | Коврик пола | 1 |
| 91 | 8027265 | Стойка | 1 |
| 92 | 9718561 | Шток | 1 |
| 94 | 9718559 | Рычаг | 1 |
| 95 | J901040 | Болт | 2 |
| 96 | A590910 | Пружинная шайба | 2 |
| 97 | 4151299 | Кронштейн | 1 |
| 98 | J901225 | Болт | 1 |
| 98A | J901225 | Болт | 2 |
| 98B | J901225 | Болт | 2 |
| 99 | 4069727 | Пружина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH063 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
