Рычаг стойка (левый) — HITACHI UH063

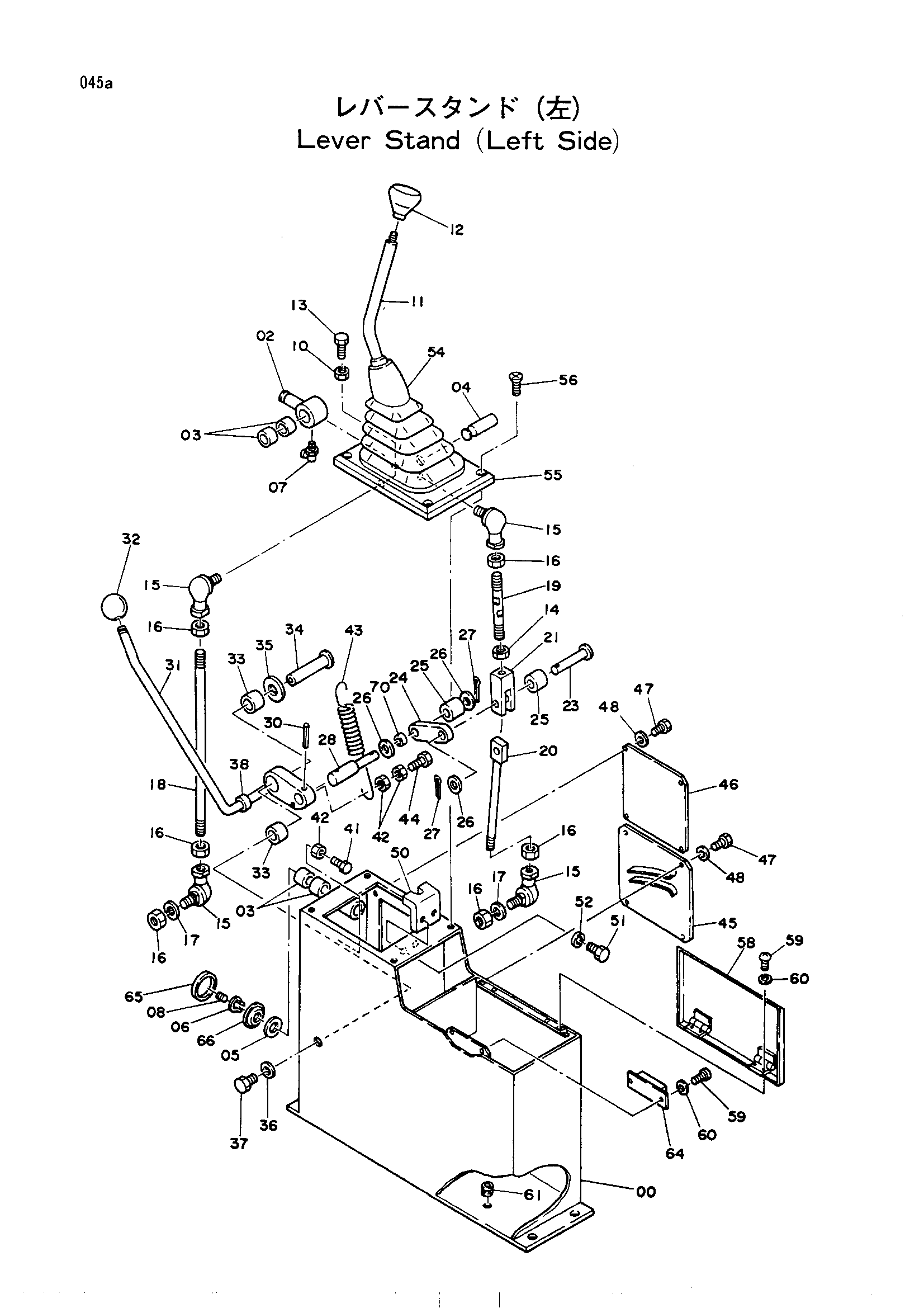

Заводская схема «Рычаг стойка (левый)» для HITACHI UH063. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6005855 | Стойка | 1 |
| 02 | 3025206 | Палец | 1 |
| 03 | 4063694 | Игольчатый подшипник | 4 |
| 04 | 4086444 | Палец | 1 |
| 05 | A590116 | Шайба | 1 |
| 06 | 991339 | Стопорное кольцо | 1 |
| 07 | J75581 | Штуцер | 1 |
| 08 | 94-2010 | Пробка | 1 |
| 10 | M500807 | Гайка | 1 |
| 11 | 8026356 | Рычаг | 1 |
| 11 | 8032163 | Рычаг | 1 |
| 12 | 4117703 | Рукоятка | 1 |
| 13 | J900822 | Болт | 1 |
| 14 | M500010 | Гайка | 1 |
| 15 | 4056019 | Джоинт.балл | 4 |
| 16 | M501008 | Гайка | 6 |
| 17 | A590910 | Пружинная шайба | 2 |
| 18 | 4116383 | Шток | 1 |
| 19 | 4128527 | Шток | 1 |
| 20 | 9717774 | Шток | 1 |
| 21 | M991040 | Концевой вилка(левый) | 1 |
| 23 | 4128521 | Палец | 1 |
| 24 | 4128523 замена: 4156653 | Тяга | 1 |
| 24 | 4128523 замена: 4156654 | Тяга | 1 |
| 24 | 4128523 замена: 4156655 | Тяга | 1 |
| 24 | 4156655 | Тяга | 1 |
| 25 | 4128520 | Ролик | 2 |
| 26 | A590110 | Шайба | 3 |
| 27 | A763018 | Шплинт | 2 |
| 28 | 4128522 замена: 4156653 | Палец | 1 |
| 28 | 4128522 замена: 4156654 | Палец | 1 |
| 28 | 4128522 замена: 4156655 | Палец | 1 |
| 28 | 4156653 | Палец | 1 |
| 30 | 446750 | Пружинный штифт | 1 |
| 31 | 8026232 | Рычаг | 1 |
| 32 | 4143169 | Рукоятка | 1 |
| 33 | 4063694 | Игольчатый подшипник | 2 |
| 34 | 4143124 | Палец | 1 |
| 35 | A590116 | Шайба | 1 |
| 36 | A590110 | Шайба | 1 |
| 37 | J901014 | Болт | 1 |
| 38 | 4143123 | Резиновая подушка | 1 |
| 41 | J900616 | Болт | 1 |
| 42 | M500605 | Гайка | 3 |
| 43 | 4126714 | Пружина растяжения | 1 |
| 44 | J900620 | Болт | 1 |
| 45 | 8026233 | Направляющая | 1 |
| 46 | 4144855 | Крышка | 1 |
| 47 | J900616 | Болт | 8 |
| 48 | A590106 | Плоская шайба | 8 |
| 50 | 4128528 замена: 4157480 | Кронштейн | 1 |
| 50 | 4157480 | Кронштейн | 1 |
| 51 | J900814 | Болт | 2 |
| 52 | A590108 | Шайба | 2 |
| 54 | 2017204 замена: 2019365 | Защитный чехол | 1 |
| 54 | 2019365 | Защитный чехол | 1 |
| 55 | 3026035 | Рама | 1 |
| 56 | 4129422 | Винт | 4 |
| 58 | 8026234 | Крышка | 1 |
| 59 | M430306 | Винт | 6 |
| 60 | A590103 | Шайба | 6 |
| 61 | 4149692 | Резиновая прокладка | 1 |
| 64 | 4146029 | Магнит | 1 |
| 65 | 4149471 | Колпачок | 1 |
| 66 | 4149472 | Фиксатор | 1 |
| 70 | 4156654 | Втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH063 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
