Управление двигателем — HITACHI UH063

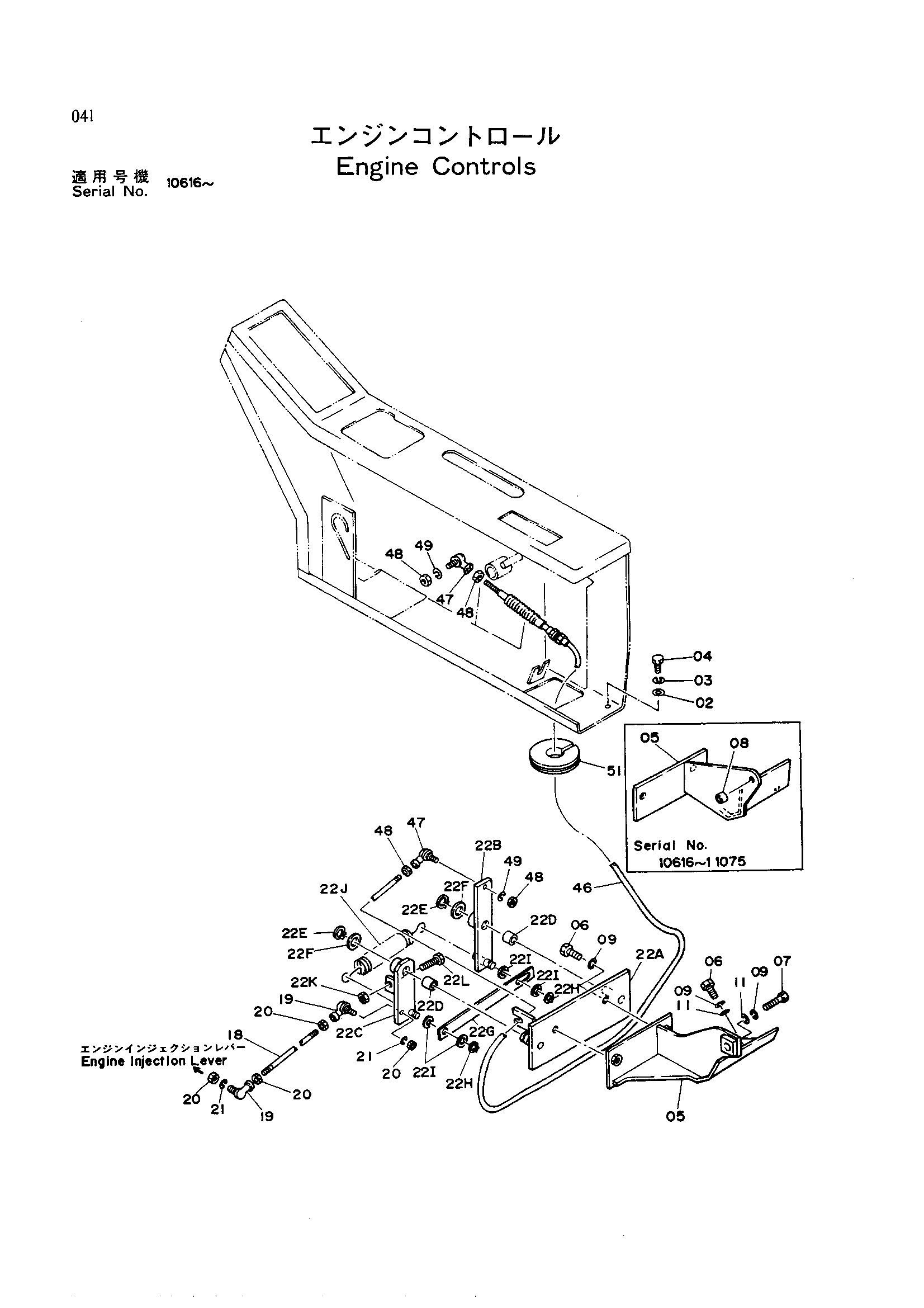

Заводская схема «Управление двигателем» для HITACHI UH063. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | A590110 | Шайба | 6 |
| 03 | A590910 | Пружинная шайба | 6 |
| 04 | J901025 | Болт | 6 |
| 05 | 7015690 замена: 7015697 | Кронштейн | 1 |
| 05 | 7015697 | Кронштейн | 1 |
| 06 | J901025 | Болт | 4 |
| 07 | M111036 | Болт | 1 |
| 08 | 4164120 | Проставка | 1 |
| 09 | A590910 | Пружинная шайба | 5 |
| 11 | J217083 | Шайба | 3 |
| 18 | 4174096 | Шток | 1 |
| 19 | 4056017 | Шарнир | 2 |
| 20 | M500605 | Гайка | 4 |
| 21 | A590906 | Пружинная шайба | 2 |
| 22A | 8032514 | Кронштейн A | 1 |
| 22A-L | 9061071 | Рычаг в сборе | 1 |
| 22B | 8032515 | Рычаг | 1 |
| 22C | 8032516 | Рычаг | 1 |
| 22D | 4173387 | Втулка | 2 |
| 22E | 991337 | Стопорное кольцо | 2 |
| 22F | A590114 | Шайба | 2 |
| 22G | 4177460 | Шток | 1 |
| 22H | 991336 | Кольцо фиксатор | 2 |
| 22I | A590112 | Шайба | 4 |
| 22J | 4177432 | Пружина | 1 |
| 22K | 4122395 | Гайка | 1 |
| 22L | 4179041 | Механизм натяжения | 1 |
| 46 | 4053231 | Трос управления | 1 |
| 47 | 4056016 | Шарнир | 2 |
| 48 | M500504 | Гайка | 4 |
| 49 | A590905 | Пружинная шайба | 2 |
| 51 | 4161992 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH063 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
