Гусеничная рама — HITACHI UH063

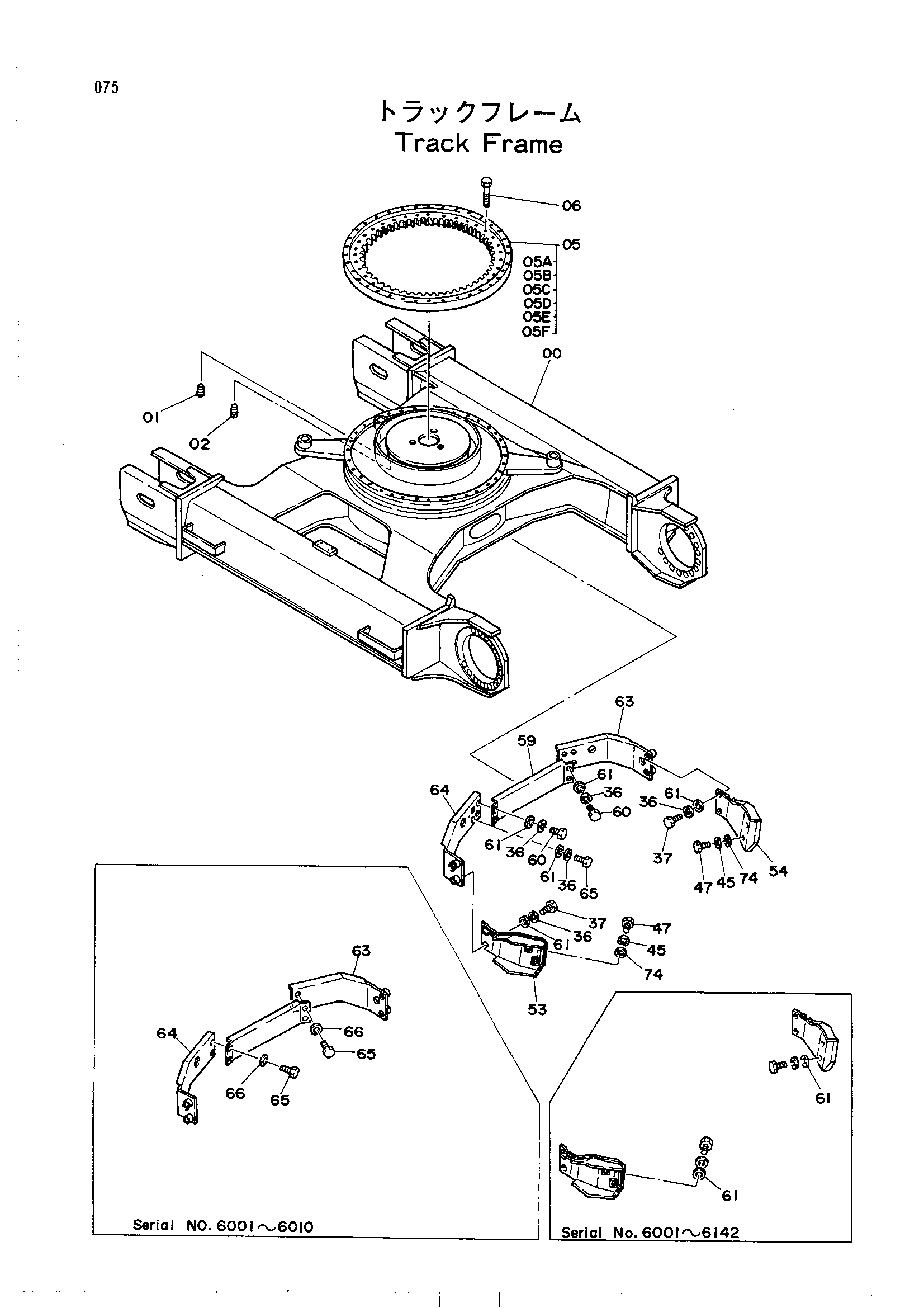

Заводская схема «Гусеничная рама» для HITACHI UH063. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6005080 замена: 6007020 | Гусеничная рама | 1 |
| 00 | 6007020 | Рама трукк | 1 |
| 01 | 94-2028 | Пробка | 1 |
| 02 | 94-2024 | Пробка | 1 |
| 05 | 9045260 | Подшипник. поворот | 1 |
| 05A | 4104021 | Уплотнение (нижний) | 1 |
| 05B | 4104022 | Уплотнение (верхний) | 1 |
| 05C | J75481 | Штуцер | 3 |
| 05D | 4127707 | Опора B (широкий) | 12 |
| 05D | 4127707 | Опора B (широкий) | 41 |
| 05E | 4127708 | Опора A (нарров) | 66 |
| 05E | 4127708 | Опора A (нарров) | 97 |
| 05F | 4127741 | Шариковый подшипник | 1 |
| 06 | J931800 | Болт | 36 |
| 36 | A590910 | Пружинная шайба | 12 |
| 37 | J901065 | Болт | 4 |
| 45 | A590112 | Пружинная шайба | 4 |
| 45 | A590910 | Пружинная шайба | 4 |
| 47 | J901040 | Болт | 4 |
| 47 | J901240 | Болт | 4 |
| 53 | 7012447 | Крышка | 1 |
| 53 | 7013754 замена: 7015717 | Крышка | 1 |
| 53 | 7015717 | Крышка | 1 |
| 54 | 7012448 | Крышка | 1 |
| 54 | 7013755 замена: 7015718 | Крышка | 1 |
| 54 | 7015718 | Крышка | 1 |
| 59 | 3027507 | Крышка | 1 |
| 60 | J901025 | Болт | 4 |
| 61 | J217083 | Шайба | 8 |
| 61 | J217083 | Шайба | 12 |
| 61 | J217083 | Шайба | 16 |
| 63 | 8026989 | Крышка | 1 |
| 63 | 8027492 | Крышка | 1 |
| 64 | 8026990 | Крышка | 1 |
| 64 | 8027491 | Крышка | 1 |
| 65 | J901060 | Болт | 4 |
| 65 | J901260 | Болт | 4 |
| 66 | 449490 | Шайба | 4 |
| 74 | 449490 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH063 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
