Управление короб — HITACHI UH063

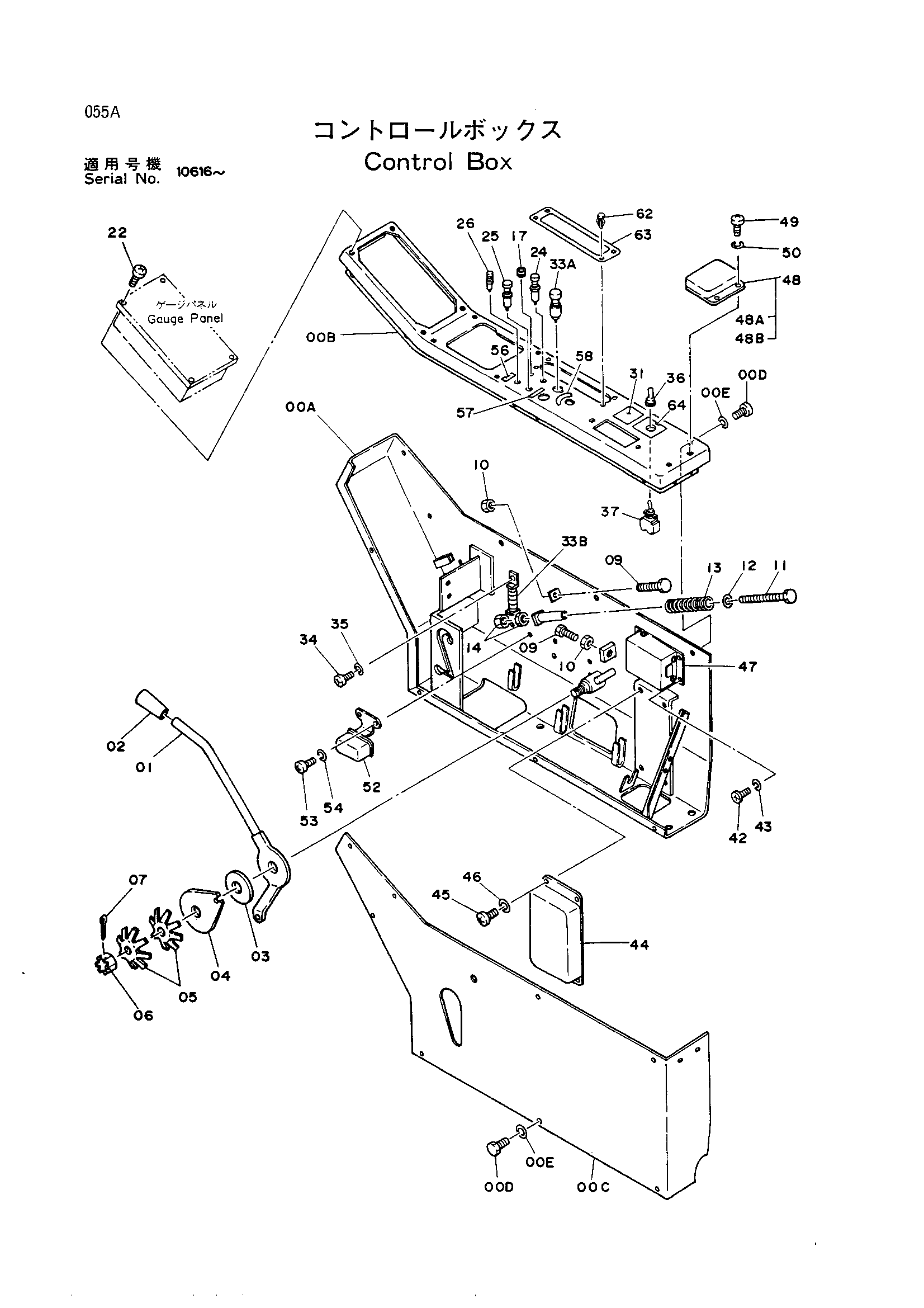

Заводская схема «Управление короб» для HITACHI UH063. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A | 6007295 | Стойка | 1 |
| 00A-E | 9068543 | Метер-боад в сборе | 1 |
| 00B | 6007362 | Панель | 1 |
| 00C | 3035883 | Крышка | 1 |
| 00D | J900610 | Болт | 14 |
| 00E | 4144838 | Шайба | 14 |
| 01 | 8026617 | Рычаг | 1 |
| 02 | 4122424 | Рукоятка | 1 |
| 03 | 428770 | Диск | 1 |
| 04 | 4053155 | Пластина | 1 |
| 05 | 4502974 | Пружина флусх | 2 |
| 06 | M631619 | Корончатая гайка | 1 |
| 07 | A764032 | Палец спилит | 1 |
| 09 | M261056 | Болт | 2 |
| 10 | J950010 | Гайка | 2 |
| 11 | M261004 | Болт | 1 |
| 12 | 4166599 | Держатель пружина | 1 |
| 13 | 4167535 | Пружина | 1 |
| 14 | J950010 | Гайка | 2 |
| 17 | 4146754 | Резиновая прокладка | 1 |
| 22 | 4129422 | Винт | 4 |
| 24 | 4110106 | Выключатель (освещение) | 1 |
| 25 | 4009556 | Выключатель (стеклоочиститель) | 1 |
| 26 | 4129271 | Выключатель (буззер остановка) | 1 |
| 31 | 4121153 | Информационная табличка (отопитель) | 1 |
| 33A | 4115361 | Лигхтер | 1 |
| 33A-B | 4115360 | Лигхтер в сборе | 1 |
| 33B | 4115362 | Резистор | 1 |
| 34 | M430308 | Винт | 2 |
| 35 | A590903 | Пружинная шайба | 2 |
| 36 | 4042098 | Колпачок | 1 |
| 37 | 4175809 | Выключатель тумблер | 1 |
| 42 | M430610 | Винт | 4 |
| 43 | A590906 | Пружинная шайба | 4 |
| 44 | 4129244 | Блок управление | 1 |
| 45 | M430610 | Винт | 4 |
| 46 | A590906 | Пружинная шайба | 4 |
| 47 | 9062123 | Блок управление | 1 |
| 48 | 4123095 | Короб предохранитель | 1 |
| 48A | 4127780 | Предохранитель (30A) | 1 |
| 48B | 4127781 | Предохранитель (15A) | 7 |
| 49 | J850616 | Винт | 2 |
| 50 | J250006 | Пружинная шайба | 2 |
| 52 | 4505392 | Реле (звуковой сигнал) | 1 |
| 53 | M430616 | Винт | 2 |
| 54 | A590906 | Пружинная шайба | 2 |
| 56 | 4144923 | Информационная табличка (буззер остановка) | 1 |
| 57 | 4146720 | Информационная табличка (отопитель сигнал) | 1 |
| 58 | 4146721 | Информационная табличка (стартер выключатель) | 1 |
| 62 | 4177660 | Зажим | 4 |
| 63 | 3033156 | Информационная табличка (кханге OP моде) | 1 |
| 64 | 4175810 | Информационный пластина (аутоматик топливный конторол) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH063 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
