Гидролинии рабочего оборудования — HITACHI UH063

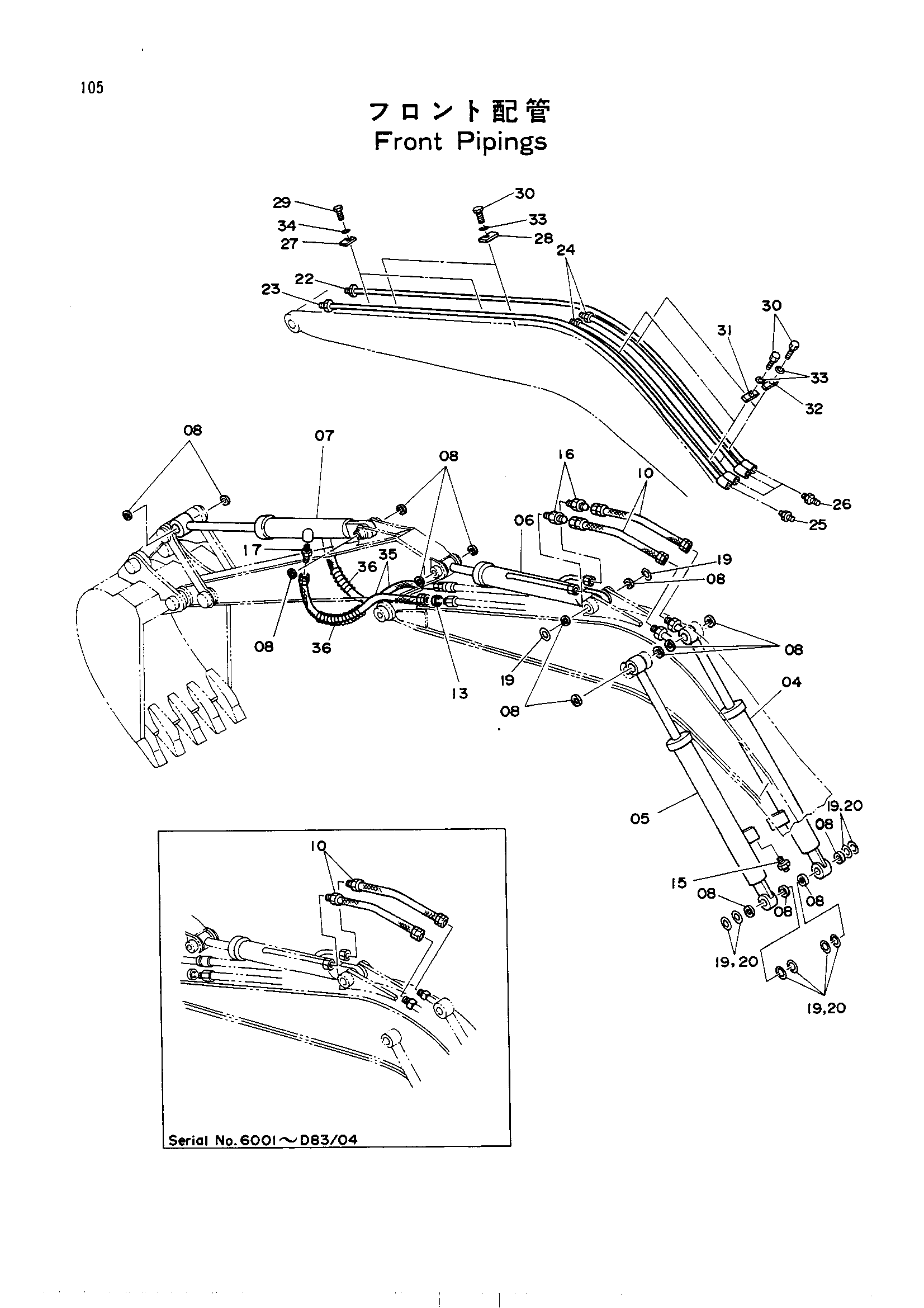

Заводская схема «Гидролинии рабочего оборудования» для HITACHI UH063. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
04	3022049	Гидроцилиндр стрела(правый)	1
05	3022238	Гидроцилиндр стрела(левый)	1
06	3022050	Гидроцилиндр рукоять	1
07	3022051	Гидроцилиндр ковш	1
08	4065687	Пылезащитное уплотнение	16
10	4067487	Шланг	2
10	4151449	Шланг	2
13	4061743	Шайба	1
15	94-1303	Адаптер	4
16	94-1304	Адаптер	2
17	94-1303	Адаптер	2
19	4075357	Шайба 1.0	6
20	4075358	Шайба 2.0	4
22	8022629	Трубка	1
23	8022630	Трубка	1
24	9715112	Трубка	2
25	94-1303	Адаптер	1
26	94-1304	Адаптер	3
27	4053594	Хомут трубки	2
28	4053595	Хомут трубки	2
29	J901040	Болт	2
30	J901250	Болт	6
31	4141806	Хомут трубки	2
32	4053596	Хомут трубки	2
33	A590912	Пружинная шайба	6
34	A590910	Пружинная шайба	2
35	4083232	Шланг(укороченный рукоять)	2
35	4092644	Шланг(STD. рукоять)	2
35	4149930	Шланг(STD. рукоять)	2
35	4151856	Шланг(укороченный рукоять)	2
36	4053606	Защита(укороченный рукоять)	2
36	4055218	Защита(STD. рукоять)	2

Для точного подбора сообщите каталожный номер, модель HITACHI UH063 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
