Отопитель — HITACHI UH063

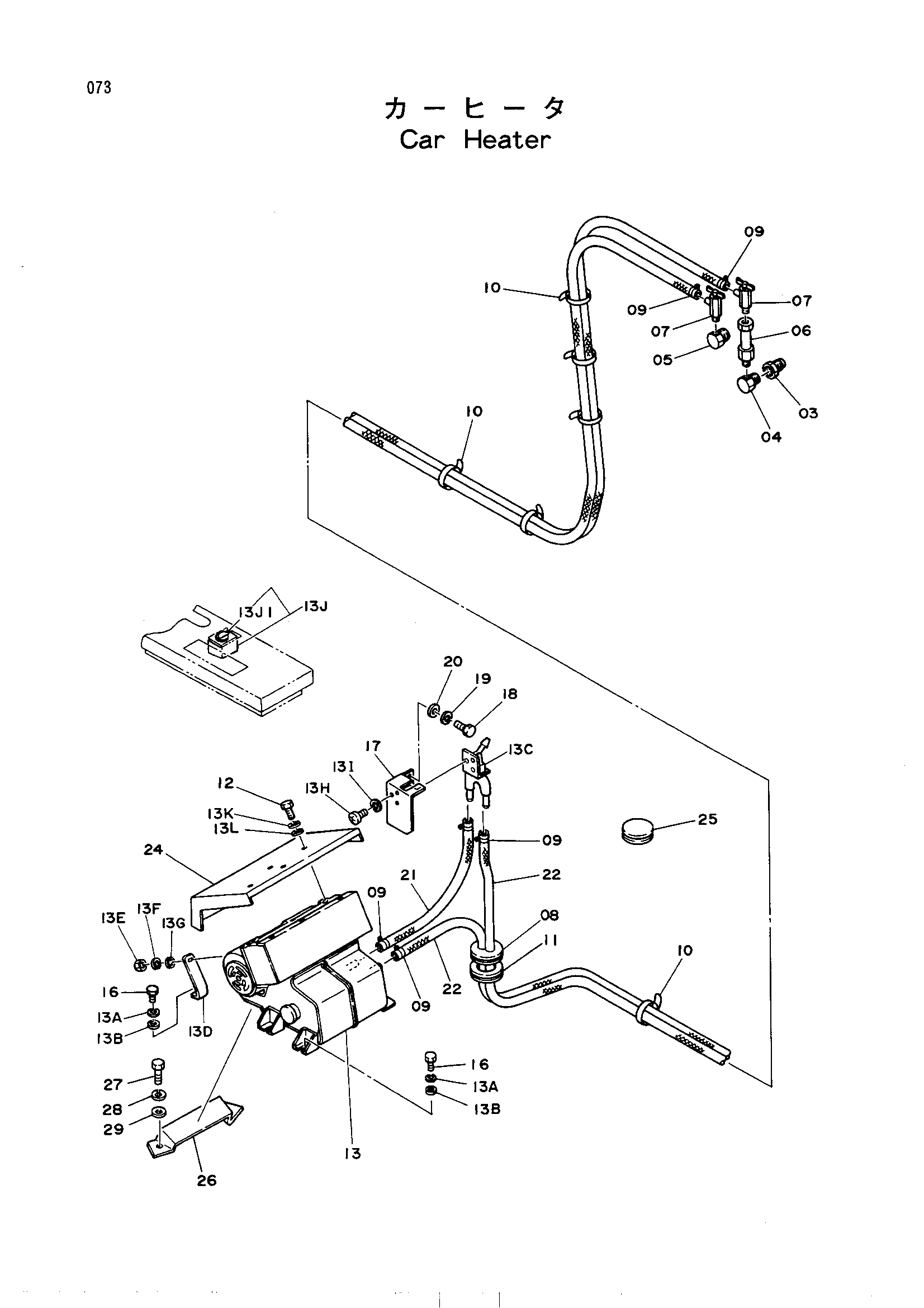

Заводская схема «Отопитель» для HITACHI UH063. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4062964 | Адаптер | 1 |
| 04 | 4062965 | Адаптер | 1 |
| 05 | 4062963 | Адаптер | 1 |
| 06 | 4092038 | Адаптер | 1 |
| 07 | 4507979 | Клапан | 2 |
| 08 | 4161993 | Втулка руббе | 1 |
| 08 | 4509404 | Резиновая втулка | 1 |
| 09 | 4507228 | Хомут шланга | 6 |
| 10 | 4055312 | Зажим | 9 |
| 11 | 4509404 | Резиновая втулка | 1 |
| 12 | J900625 | Болт | 4 |
| 13 | 4133585 | Отопитель | 1 |
| 13A | A590910 | Пружинная шайба | 5 |
| 13B | A590110 | Шайба | 5 |
| 13C | 4115856 | Кран | 1 |
| 13D | 4080636 | Кронштейн | 1 |
| 13E | M500807 | Гайка | 1 |
| 13F | A590908 | Пружинная шайба | 1 |
| 13G | A590108 | Шайба | 1 |
| 13H | M430510 | Винт | 3 |
| 13I | A590905 | Пружинная шайба | 3 |
| 13J | 4110100 | Выключатель роталй | 1 |
| 13J1 | 4184463 | Ручка | 1 |
| 13K | A590906 | Пружинная шайба | 4 |
| 13L | A590106 | Пружинная шайба | 4 |
| 16 | J901020 | Болт | 5 |
| 17 | 4125177 | Крышка | 1 |
| 18 | J900612 | Болт | 2 |
| 19 | A590906 | Пружинная шайба | 2 |
| 20 | A590106 | Плоская шайба | 2 |
| 21 | 4123763 | Водяной шланг | 1 |
| 22 | 4149680 | Резиновый шланг | 2 |
| 24 | 7009413 | Крышка | 1 |
| 25 | 4075227 замена: 4150707 | Резиновая втулка | 1 |
| 25 | 4150707 | Резиновая втулка | 1 |
| 26 | 2016220 | Кронштейн | 1 |
| 27 | J901020 | Болт | 2 |
| 28 | A590910 | Пружинная шайба | 2 |
| 29 | A590110 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH063 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
