Ходовой трубопроводы — HITACHI UH063

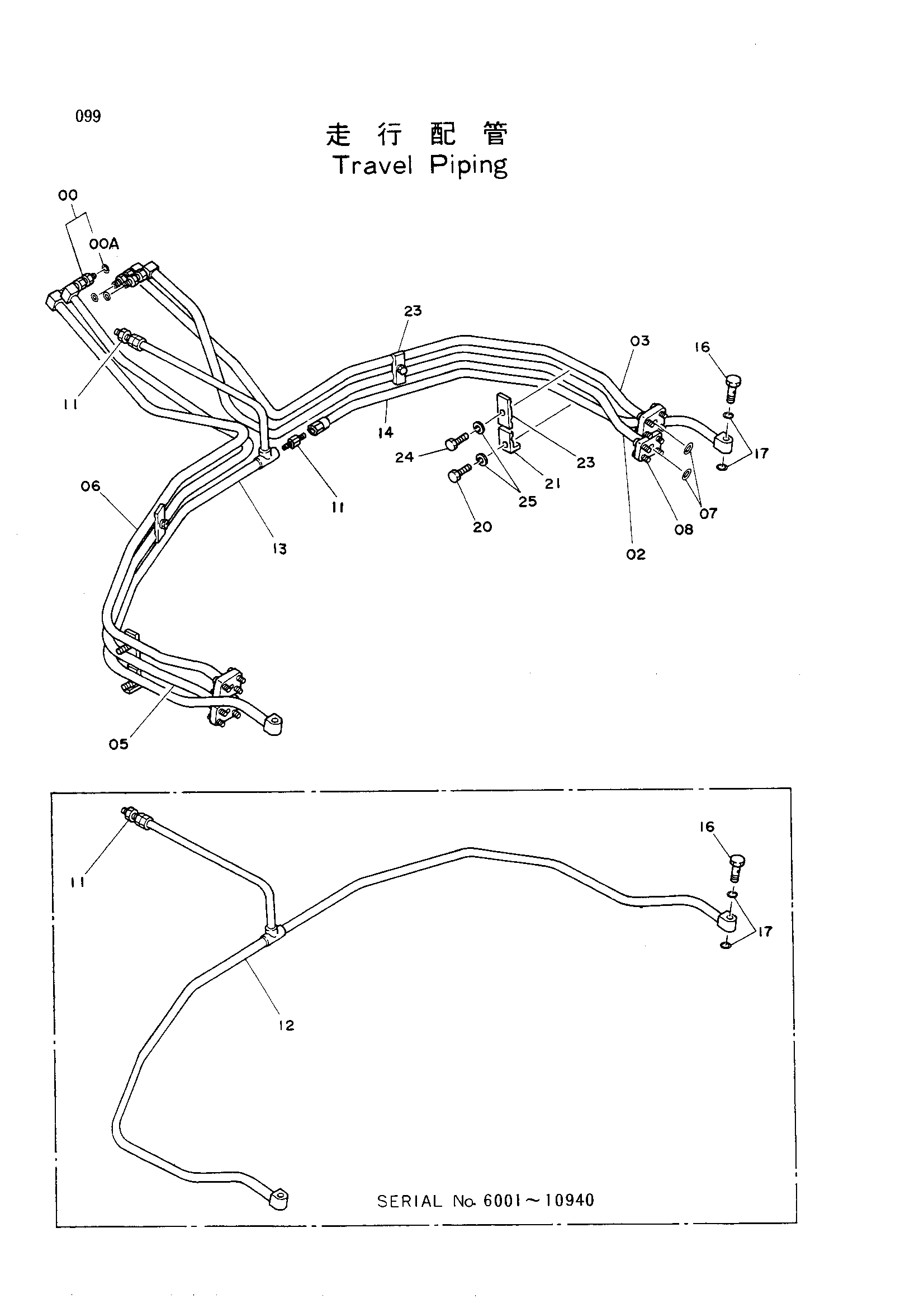

Заводская схема «Ходовой трубопроводы» для HITACHI UH063. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4042032 | Адаптер | 4 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | 7013030 | Трубка | 1 |
| 03 | 7013029 | Трубка | 1 |
| 05 | 7013027 | Трубка | 1 |
| 06 | 7013028 | Трубка | 1 |
| 07 | A811030 | Уплотнительное кольцо | 4 |
| 08 | M341032 | Болт с внутренним шестигранником | 16 |
| 11 | 94-1302 | Адаптер | 1 |
| 11 | 94-1302 | Адаптер | 2 |
| 12 | 7013026 замена: 8037455 | Трубка | 1 |
| 12 | 7013026 замена: 94-1302 | Трубка | 1 |
| 12 | 7013026 замена: 7017746 | Трубка | 1 |
| 13 | 7017746 | Трубка | 1 |
| 14 | 8037455 | Трубка | 1 |
| 16 | 4109416 | Болт | 2 |
| 17 | 954493 | Уплотнительное кольцо | 4 |
| 20 | J901040 | Болт | 2 |
| 21 | 4138227 | Хомут трубки | 2 |
| 23 | 4053593 | Хомут трубки | 4 |
| 24 | J901045 | Болт | 4 |
| 25 | A590910 | Пружинная шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH063 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
