Основные гидролинии (1) — HITACHI UH063

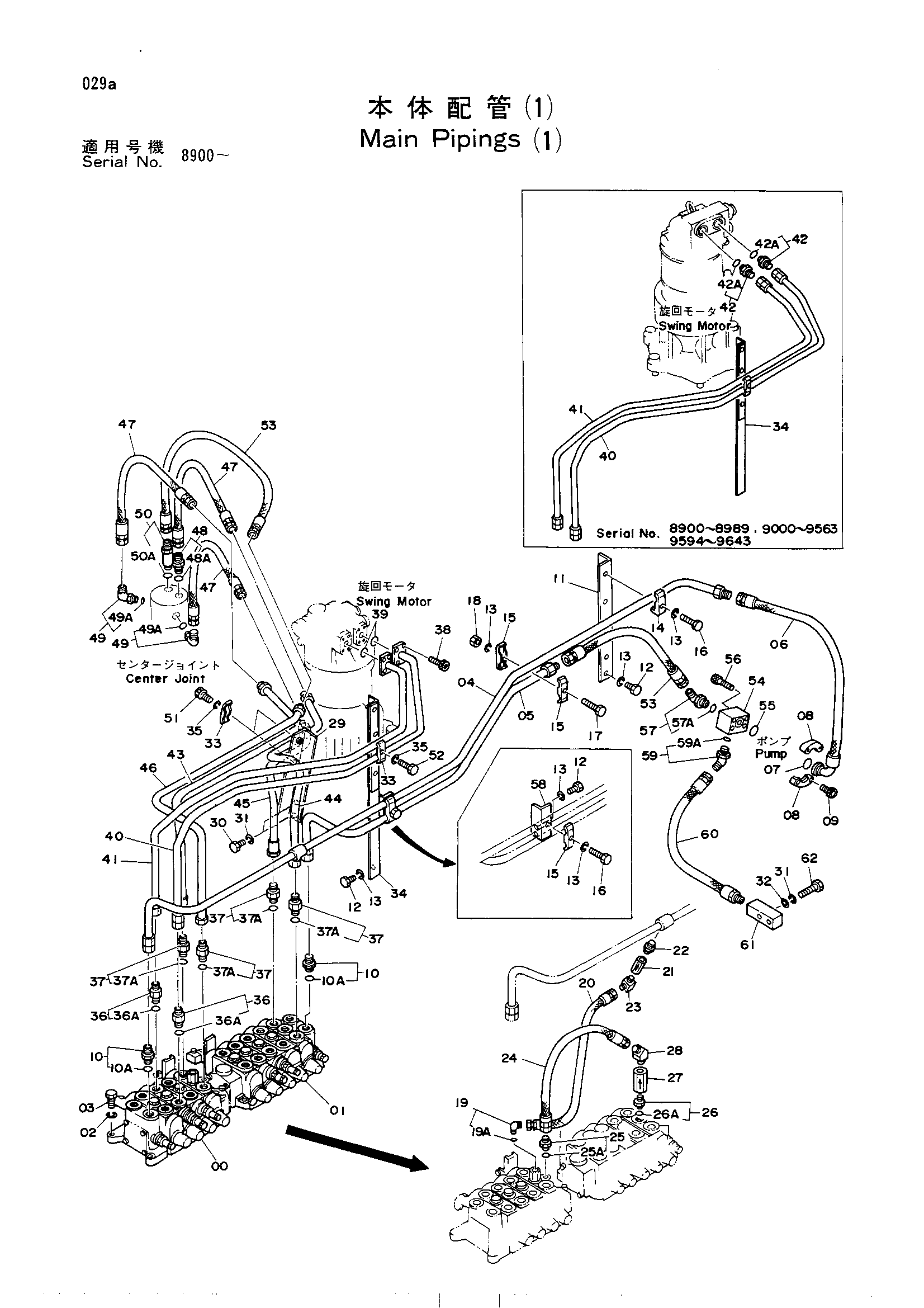

Заводская схема «Основные гидролинии (1)» для HITACHI UH063. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4173849 | Гидрораспределитель | 1 |
| 01 | 4173850 | Гидрораспределитель | 1 |
| 02 | A590912 | Пружинная шайба | 6 |
| 03 | J901240 | Болт | 6 |
| 04 | 8032668 | Трубка | 1 |
| 05 | 8025000 | Трубка | 1 |
| 06 | 4131083 | Шланг | 1 |
| 07 | 971489 | Уплотнительное кольцо | 1 |
| 08 | 4506459 | Разъёмный фланец | 2 |
| 09 | M341036 | Болт с внутренним шестигранником | 4 |
| 10 | 4042040 | Адаптер | 2 |
| 10A | U12547U | О-ринг-в1530-12 | 1 |
| 11 | 9716794 | Опора | 1 |
| 12 | J901225 | Болт | 6 |
| 13 | A590912 | Пружинная шайба | 9 |
| 14 | 4053595 | Хомут трубки | 1 |
| 15 | 4053596 | Хомут трубки | 3 |
| 16 | J901255 | Болт | 2 |
| 17 | J901265 | Болт | 1 |
| 18 | J950012 | Гайка | 1 |
| 19 | 4112300 | Угловой штуцер | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4141976 | Шланг | 1 |
| 21 | 4132836 | Обратный клапан | 1 |
| 22 | 4129329 | Адаптер | 1 |
| 23 | 94-1401 | Угловой штуцер | 1 |
| 24 | 4167061 | Шланг | 1 |
| 25 | 4042047 | Адаптер | 1 |
| 25A | R26906R | Уплотнительное кольцо | 1 |
| 26 | 4137781 | Адаптер | 1 |
| 26A | R26906R | Уплотнительное кольцо | 1 |
| 27 | 9034570 | Обратный клапан | 1 |
| 28 | 94-1503 | Угловой штуцер | 1 |
| 29 | 9723738 | Опора | 1 |
| 30 | J901225 | Болт | 2 |
| 31 | A590912 | Пружинная шайба | 4 |
| 32 | A590112 | Шайба | 2 |
| 33 | 4053593 | Хомут трубки | 3 |
| 34 | 8032664 | Опора | 1 |
| 35 | A590910 | Пружинная шайба | 3 |
| 36 | 4100970 | Адаптер | 2 |
| 36A | U12547U | О-ринг-в1530-12 | 1 |
| 37 | 4065782 | Адаптер | 4 |
| 37A | U12547U | О-ринг-в1530-12 | 1 |
| 38 | M341036 | Болт с внутренним шестигранником | 8 |
| 38 | M341036 | Болт с внутренним шестигранником | 8 |
| 38 | M341036 | Болт с внутренним шестигранником | 8 |
| 39 | A811030 | Уплотнительное кольцо | 2 |
| 39 | A811030 | Уплотнительное кольцо | 2 |
| 39 | A811030 | Уплотнительное кольцо | 2 |
| 40 | 8025830 | Трубка | 1 |
| 40 | 8025830 | Трубка | 1 |
| 40 | 8025830 | Трубка | 1 |
| 40 | 8034095 | Трубка | 1 |
| 40 | 8034095 | Трубка | 1 |
| 40 | 8034095 | Трубка | 1 |
| 41 | 8025831 | Трубка | 1 |
| 41 | 8025831 | Трубка | 1 |
| 41 | 8025831 | Трубка | 1 |
| 41 | 8034096 | Трубка | 1 |
| 41 | 8034096 | Трубка | 1 |
| 41 | 8034096 | Трубка | 1 |
| 42 | 4111534 | Адаптер | 2 |
| 42 | 4111534 | Адаптер | 2 |
| 42 | 4111534 | Адаптер | 2 |
| 42A | U12547U | О-ринг-в1530-12 | 1 |
| 42A | U12547U | О-ринг-в1530-12 | 1 |
| 42A | U12547U | О-ринг-в1530-12 | 1 |
| 43 | 8033478 | Трубка | 1 |
| 44 | 8033477 | Трубка | 1 |
| 45 | 8033476 | Трубка | 1 |
| 46 | 8033475 | Трубка | 1 |
| 47 | 4099867 | Шланг | 3 |
| 48 | 4171399 | Адаптер | 1 |
| 48A | 4506418 | Уплотнительное кольцо | 1 |
| 49 | 4131886 | Угловой штуцер | 2 |
| 49A | 4506418 | Уплотнительное кольцо | 1 |
| 50 | 4171400 | Адаптер | 1 |
| 50A | 4506418 | Уплотнительное кольцо | 1 |
| 51 | J901045 | Болт | 2 |
| 52 | J901055 | Болт | 1 |
| 53 | 4151449 | Шланг | 2 |
| 54 | 3029957 | Блок | 1 |
| 55 | A811030 | Уплотнительное кольцо | 1 |
| 56 | M341056 | Болт с внутренним шестигранником | 4 |
| 57 | 4065118 | Угловой штуцер | 1 |
| 57A | 4506424 | Уплотнительное кольцо | 1 |
| 58 | 9722958 | Опора | 1 |
| 59 | 4102237 | Угловой штуцер | 1 |
| 59A | 4506424 | Уплотнительное кольцо | 1 |
| 60 | 4150735 | Шланг | 1 |
| 61 | 4102614 | Блок | 1 |
| 62 | J901260 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH063 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
