Рычаг управления (ISO тип) — HITACHI UH063

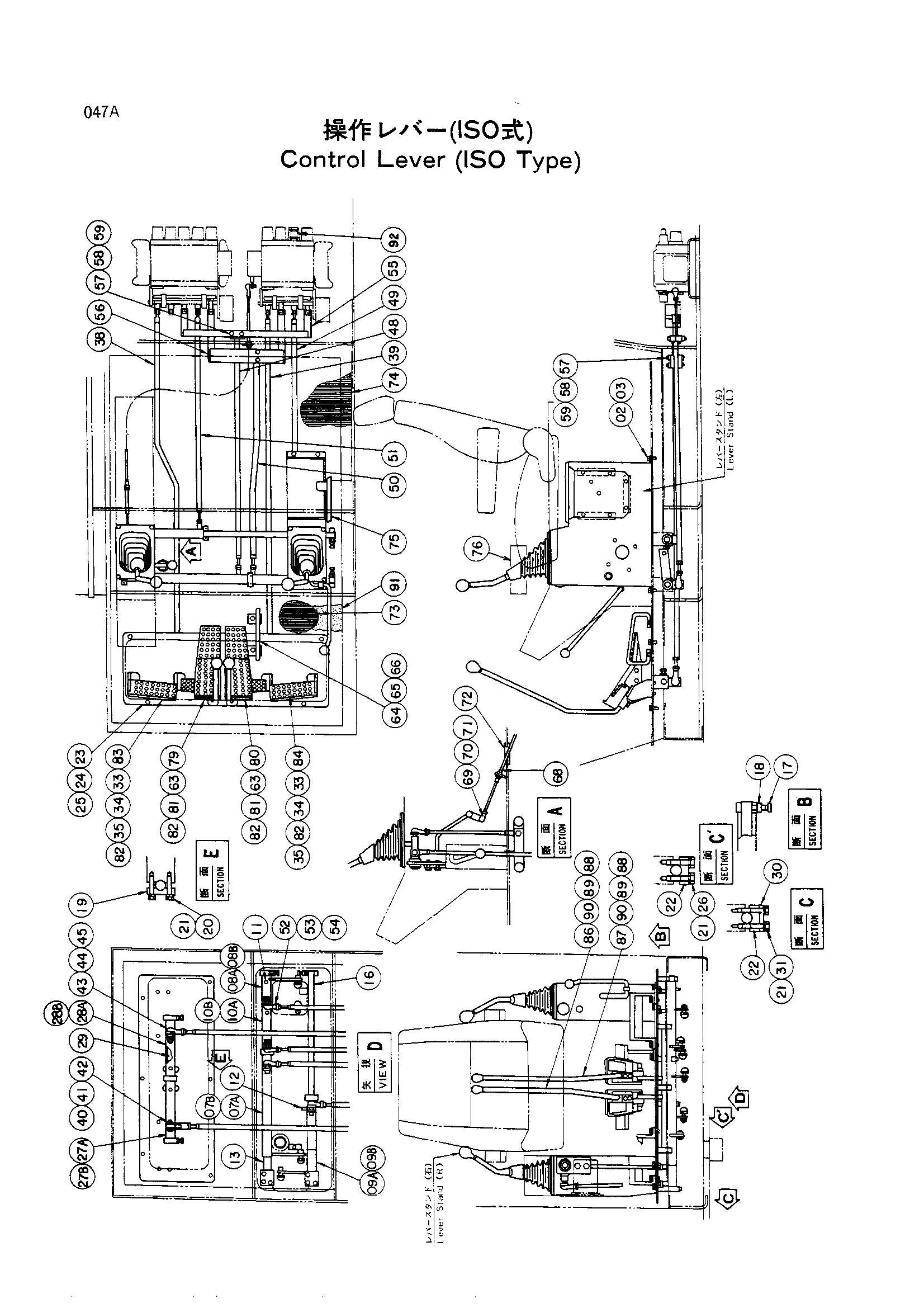

Заводская схема «Рычаг управления (ISO тип)» для HITACHI UH063. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | J901020 | Болт | 4 |
| 03 | A590910 | Пружинная шайба | 4 |
| 07A | 8025845 | Рычаг | 1 |
| 07A-B | 9051109 | Рычаг (с подшипник.) | 1 |
| 07B | 4063692 | Игольчатый подшипник | 2 |
| 08A | 8027472 | Рычаг | 1 |
| 08A-B | 9051299 | Рычаг | 1 |
| 08B | 4063692 | Игольчатый подшипник | 2 |
| 09A | 8025847 | Рычаг | 1 |
| 09A-B | 9051111 | Рычаг (с подшипник.) | 1 |
| 09B | 4063692 | Игольчатый подшипник | 2 |
| 10A | 8027473 | Рычаг | 1 |
| 10A-B | 9051300 | Рычаг (с подшипник.) | 1 |
| 10B | 4063692 | Игольчатый подшипник | 2 |
| 11 | J75481 | Штуцер | 5 |
| 12 | J75581 | Штуцер | 1 |
| 13 | 4146727 | Проставка | 1 |
| 16 | 4141208 | Палец | 2 |
| 17 | J901030 | Болт | 4 |
| 18 | J950010 | Гайка | 4 |
| 19 | 4149551 | Хомут | 1 |
| 20 | J900835 | Болт | 2 |
| 21 | A590908 | Пружинная шайба | 8 |
| 22 | 4116377 | Хомут | 3 |
| 23 | 8030183 | Кронштейн | 1 |
| 23 | 8036109 | Кронштейн | 1 |
| 24 | J901020 | Болт | 6 |
| 24 | J901025 | Болт | 6 |
| 25 | A590910 | Пружинная шайба | 6 |
| 26 | J900840 | Болт | 2 |
| 27A | 9718077 | Рычаг | 1 |
| 27A-B | 9051113 | Рычаг (с подшипник.) | 1 |
| 27B | 4063692 | Игольчатый подшипник | 2 |
| 28A | 9718078 | Рычаг | 1 |
| 28A-B | 9051114 | Рычаг (с подшипник.) | 1 |
| 28B | 4063692 | Игольчатый подшипник | 2 |
| 29 | 4141209 | Палец | 1 |
| 30 | 4162438 | Пластина | 2 |
| 31 | J900845 | Болт | 4 |
| 33 | J901022 | Болт | 8 |
| 34 | A590910 | Пружинная шайба | 8 |
| 35 | A590110 | Шайба | 8 |
| 38 | 9718283 | Шток | 1 |
| 38 | 9722486 | Шток | 1 |
| 39 | 9718284 | Шток | 1 |
| 39 | 9722485 | Шток | 1 |
| 40 | M981266 | Концевой вилка | 1 |
| 41 | A741232 | Палец | 1 |
| 42 | A764020 | Шплинт | 1 |
| 43 | 4056020 | Шарнир | 1 |
| 44 | M501210 | Гайка | 3 |
| 45 | A590912 | Пружинная шайба | 1 |
| 48 | 9718285 | Шток | 1 |
| 49 | 9718286 | Шток | 1 |
| 50 | 9718287 | Шток | 1 |
| 51 | 9718724 | Шток | 1 |
| 52 | 4056019 | Джоинт.балл | 4 |
| 53 | A590910 | Пружинная шайба | 4 |
| 54 | M501008 | Гайка | 8 |
| 55 | 8025229 | Тяга | 1 |
| 56 | 8027229 | Тяга | 1 |
| 57 | J901060 | Болт | 4 |
| 58 | J950010 | Гайка | 4 |
| 59 | A590910 | Пружинная шайба | 4 |
| 63 | A590910 | Пружинная шайба | 4 |
| 64 | 9720807 | Защитный кожух | 1 |
| 65 | J901020 | Болт | 2 |
| 66 | A590910 | Пружинная шайба | 2 |
| 68 | 4065075 | Трос управления | 1 |
| 69 | 4056016 | Соединение | 2 |
| 70 | M500504 | Гайка | 4 |
| 71 | A590905 | Пружинная шайба | 2 |
| 72 | 4161991 | Втулка руббе | 2 |
| 73 | 3034539 | Коврик пола | 1 |
| 73 | 4169786 | Коврик пола | 1 |
| 74 | 1007422 | Коврик пола | 1 |
| 75 | 4149703 | Резиновая прокладка | 1 |
| 76 | 3028414 | Информационная табличка | 1 |
| 79 | 2019419 | Педаль | 1 |
| 80 | 2019420 | Педаль | 1 |
| 81 | J901032 | Болт | 4 |
| 82 | A590110 | Шайба | 12 |
| 83 | 2019421 | Подставка для ног | 1 |
| 84 | 2019422 | Подставка для ног | 1 |
| 86 | 8029253 | Рычаг | 1 |
| 86 | 8032627 | Рычаг | 1 |
| 87 | 8029252 | Рычаг | 1 |
| 87 | 8032626 | Рычаг | 1 |
| 88 | J901045 | Болт | 4 |
| 89 | A590910 | Пружинная шайба | 4 |
| 90 | A590110 | Шайба | 4 |
| 91 | 3034596 | Коврик пола | 1 |
| 92 | 0209317 | Пружина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH063 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
