Радиатор — HITACHI UH063

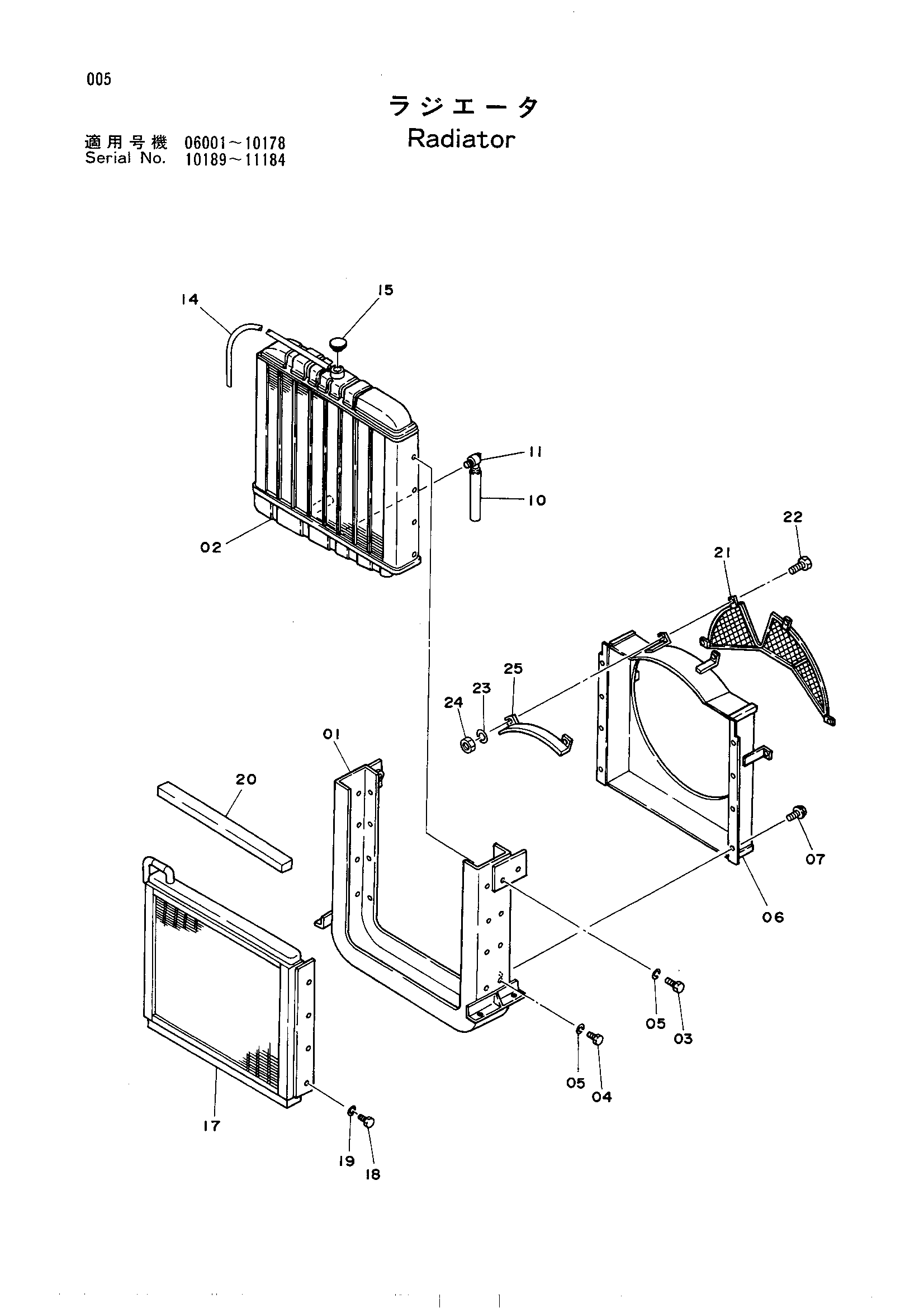

Заводская схема «Радиатор» для HITACHI UH063. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4131370 | Радиатор в сборе | 1 | |
| 01 | 4148709 | Рама | 1 |
| 02 | 4148710 | Коре радиатор | 1 |
| 03 | M111030 | Болт | 2 |
| 04 | M111020 | Болт | 6 |
| 05 | A590910 | Пружинная шайба | 8 |
| 06 | 4148708 | Направляющая | 1 |
| 07 | M200616 | Болт | 8 |
| 10 | 4148706 | Шланг | 1 |
| 11 | 4148705 | Пробка дренажный | 1 |
| 14 | 4148704 | Шланг | 1 |
| 15 | 4508613 | Колпачок | 1 |
| 17 | 4148703 | Масляный радиатор | 1 |
| 18 | M111020 | Болт | 8 |
| 19 | A590910 | Пружинная шайба | 8 |
| 20 | 4148711 | Манжета | 2 |
| 21 | 4148707 | Защита вентилятор | 1 |
| 22 | M200816 | Болт | 4 |
| 23 | A590908 | Пружинная шайба | 4 |
| 24 | M500807 | Гайка | 4 |
| 25 | 4180459 | Защита вентилятор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH063 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
