Топливный бак — HITACHI UH063

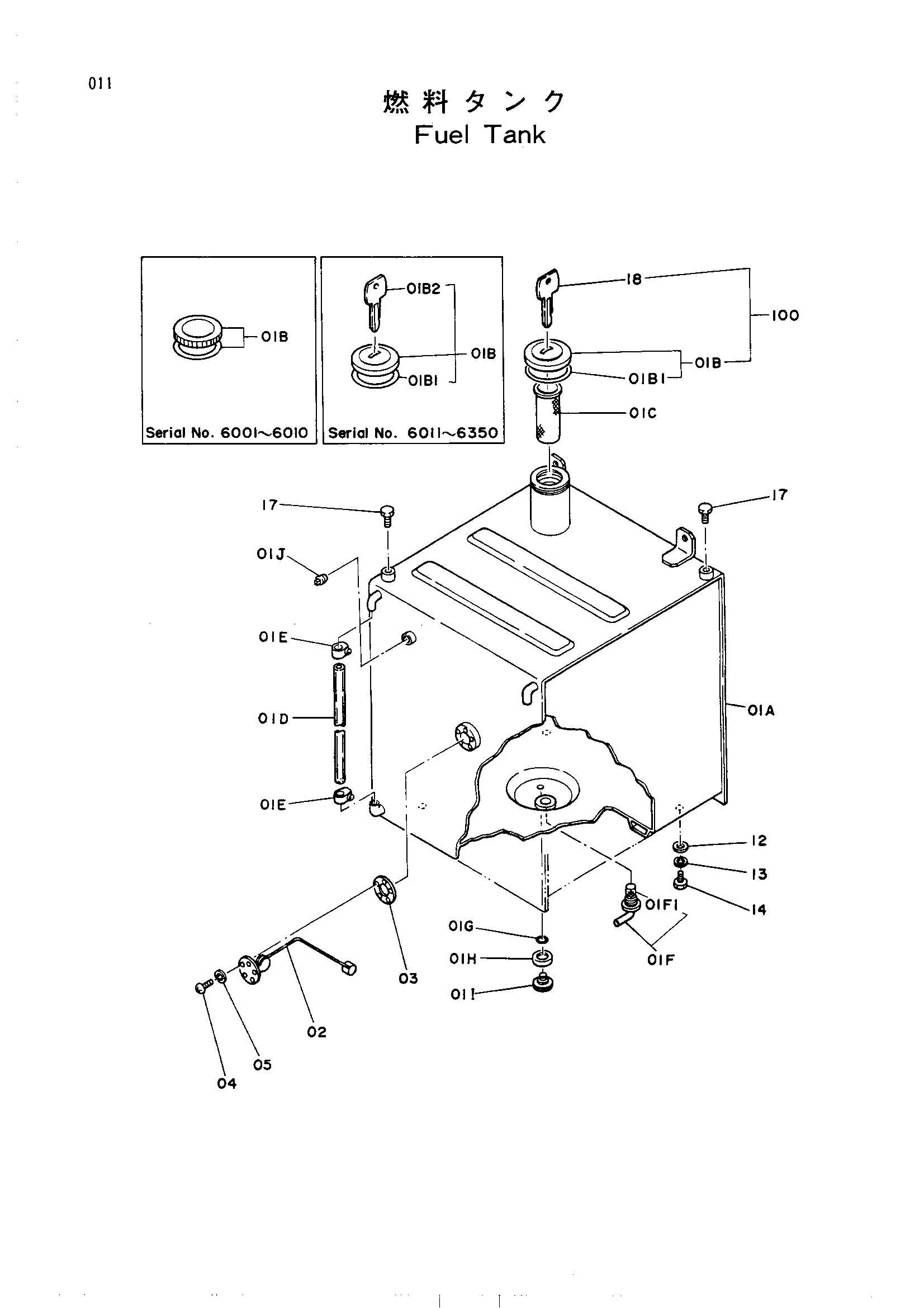

Заводская схема «Топливный бак» для HITACHI UH063. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01A-J | 9045483 | Бак топливный в сборе | 1 |
| 01A | 6005384 | Топливный бак | 1 |
| 01B | 4121441 замена: 4172179 | Колпачок | 1 |
| 01B | 4150563 замена: 4168822 | Колпачок (без шпонка) | 1 |
| 01B | 4151420 замена: 4172179 | Колпачок (с шпонка) | 1 |
| 01B | 4168822 | Колпачок (без шпонка) | 1 |
| 01B1 | 4168820 | Манжета резиновый | 1 |
| 01B2 | 4158358 | Шпонка (NO.500) | 1 |
| 01C | 4121496 | Фильтр | 1 |
| 01D | 4121444 | Шланг | 1 |
| 01E | 4121442 | Хомут шланга | 2 |
| 01F | 4138821 замена: 4165868 | Всасывающий фильтр | 1 |
| 01F | 4165868 замена: 4194154 | Всасывающий фильтр | 1 |
| 01F | 4194154 | Всасывающий фильтр | 1 |
| 01F1 | 4194155 | Фильтр | 1 |
| 01G | 954495 | Уплотнительное кольцо | 1 |
| 01H | 453143 | Манжета резиновый | 1 |
| 01I | 453142 | Пробка дренажный | 1 |
| 01J | 94-2024 | Пробка | 1 |
| 02 | 4129138 | Поплавок | 1 |
| 03 | 4504289 | Манжета | 1 |
| 04 | M430510 | Винт | 5 |
| 05 | A590905 | Пружинная шайба | 5 |
| 12 | A590116 | Шайба | 4 |
| 13 | A590916 | Пружинная шайба | 4 |
| 14 | J931630 | Болт | 4 |
| 17 | J901216 | Болт | 2 |
| 18 | 971306 | Шпонка (NO.600) | 1 |
| 100 | 4172179 | Колпачок(с шпонка) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH063 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
