Трубопроводы системы смазки — HITACHI UH063

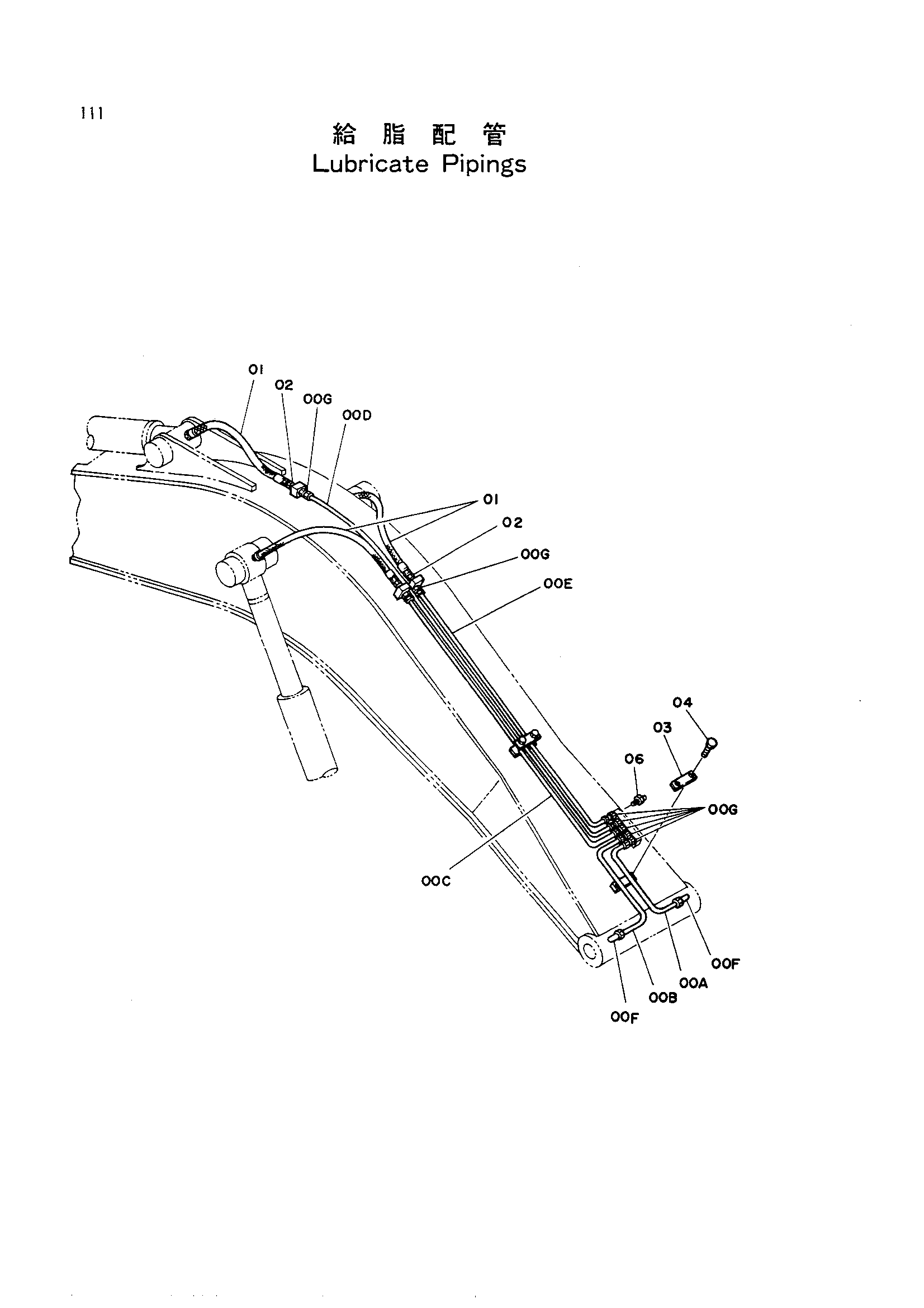

Заводская схема «Трубопроводы системы смазки» для HITACHI UH063. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A | 4151772 | Трубка | 1 |
| 00A-G | 9052312 | Трубка в сборе | 1 |
| 00B | 4151773 | Трубка | 1 |
| 00C | 4151774 | Трубка | 1 |
| 00D | 4151775 | Трубка | 1 |
| 00E | 4151776 | Трубка | 1 |
| 00F | 4130175 | Штуцер трубки | 2 |
| 00G | 4130169 | Штуцер трубки | 8 |
| 01 | 4129123 замена: 4173040 | Нейлоновый шланг | 3 |
| 01 | 4173040 | Нейлоновый шланг | 3 |
| 02 | 94-1301 | Адаптер | 3 |
| 03 | 4054024 | Хомут | 2 |
| 04 | J901030 | Болт | 4 |
| 06 | J75482 | Штуцер | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH063 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
