Поворот тормоз трубопроводы — HITACHI UH063

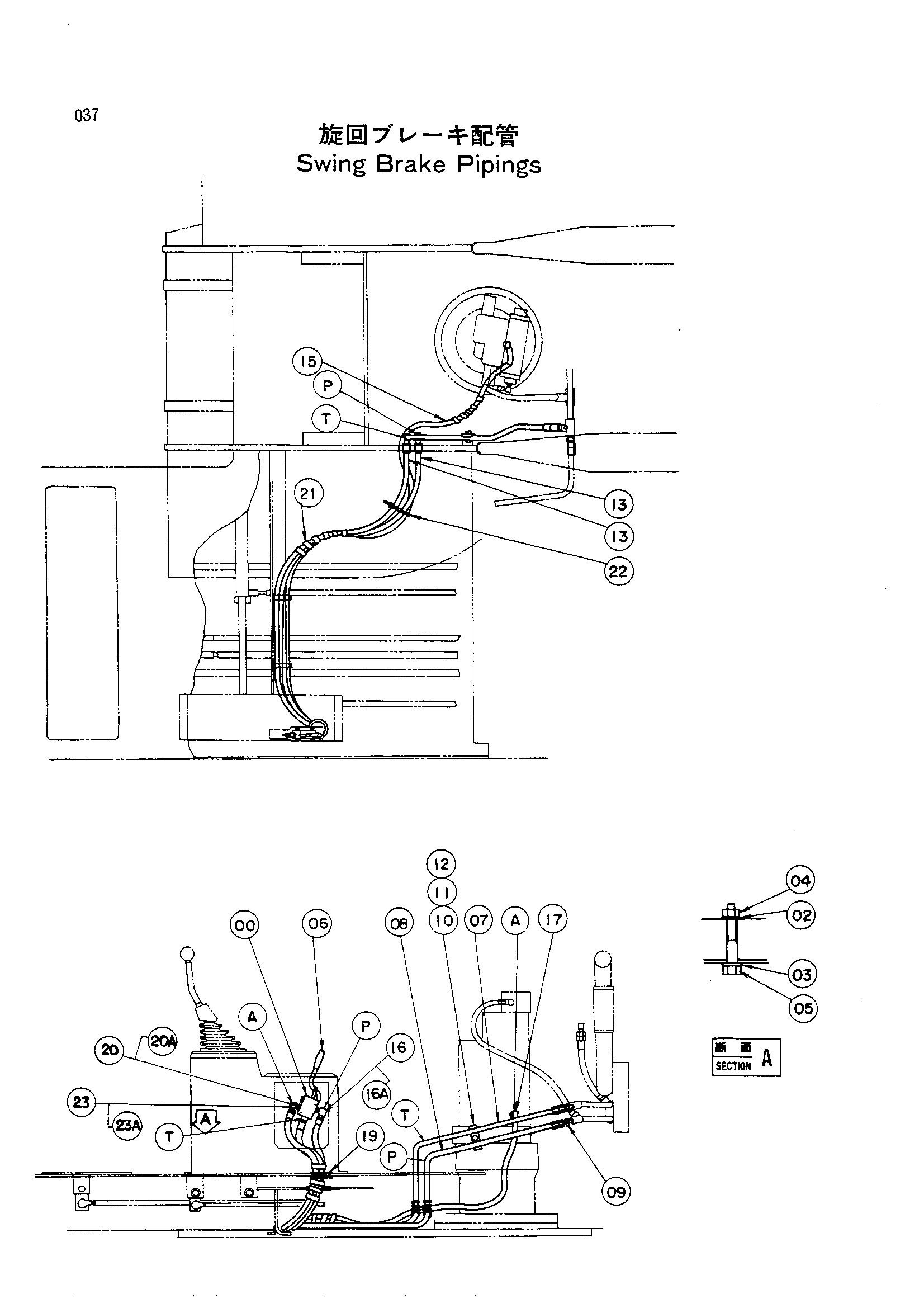

Заводская схема «Поворот тормоз трубопроводы» для HITACHI UH063. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4161780 | Гидрораспределитель | 1 |
| 02 | A590906 | Пружинная шайба | 2 |
| 03 | A590106 | Пружинная шайба | 2 |
| 04 | M500605 | Гайка | 2 |
| 05 | J900640 | Болт | 2 |
| 06 | 4162437 | Глип | 1 |
| 07 | 9717413 | Трубка | 1 |
| 08 | 9717414 | Трубка | 1 |
| 09 | 94-1301 | Адаптер | 2 |
| 10 | 4053593 | Хомут трубки | 1 |
| 11 | J901040 | Болт | 1 |
| 12 | A590910 | Пружинная шайба | 1 |
| 13 | 4162539 | Шланг | 2 |
| 13 | 4166301 | Шланг | 2 |
| 15 | 4157963 | Шланг | 1 |
| 15 | 4167184 | Шланг | 1 |
| 16 | 4112300 | Угловой штуцер | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4112300 | Угловой штуцер | 1 |
| 17 | 94-1401 | Угловой штуцер | 1 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4509404 | Резиновая втулка | 2 |
| 20 | 4042030 | Адаптер | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4044420 | Защитный кожух | 3 |
| 22 | 4055312 | Зажим | 3 |
| 23 | 4112300 | Угловой штуцер | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH063 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
