Крышка (2) — HITACHI UH063

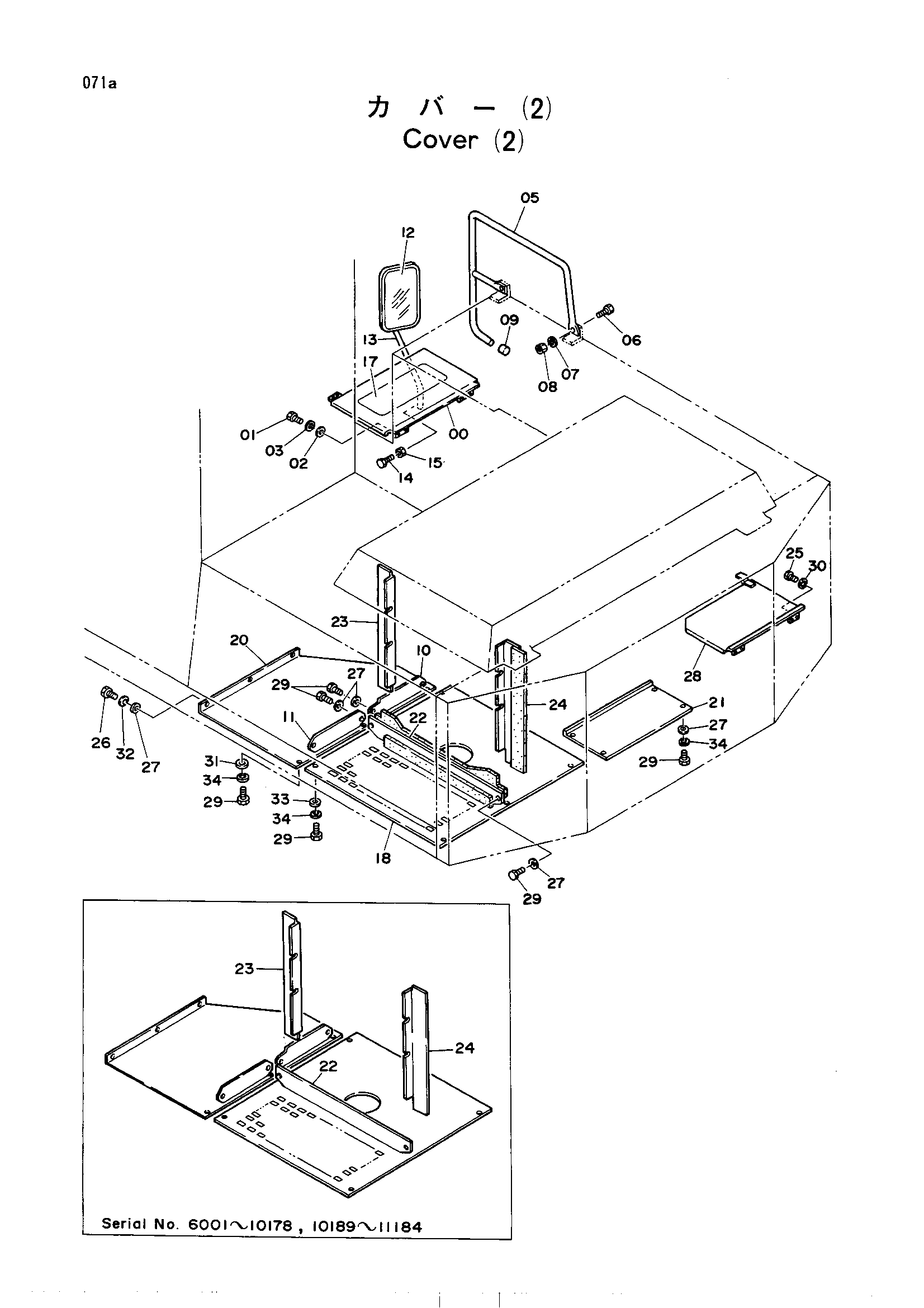

Заводская схема «Крышка (2)» для HITACHI UH063. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	7011767	Крышка	1
01	J900816	Болт	4
02	A590108	Шайба	4
03	A590908	Пружинная шайба	4
05	8023699	Стойка	1
06	J901235	Болт	2
07	A590912	Пружинная шайба	2
08	J950012	Гайка	2
09	4094101	Колпачок	1
10	4149799	Крышка	1
11	4149800	Крышка	1
12	4093058	Зеркало	1
13	3019011	Стойка	1
14	J901235	Болт	2
14	M111236	Болт	2
15	J950012	Гайка	2
15	M501210	Гайка	2
17	4073519	Лента	1
18	8027621 замена: 8031122	Крышка	1
18	8031122 замена: 8032663	Крышка	1
18	8032663	Крышка	1
20	3025867 замена: 8028041	Крышка	1
20	8028041	Крышка	1
21	4142116	Крышка	1
22	4132534 замена: 9723511	Пластина	1
22	9723511	Пластина	1
22	9723511	Пластина	1
22	9725729	Пластина	1
22	9725729	Пластина	1
23	4132535	Пластина	1
23	4132535	Пластина	1
23	4191234	Пластина	1
23	4191234	Пластина	1
24	4132536 замена: 9723510	Пластина	1
24	9723510	Пластина	1
24	9723510	Пластина	1
24	9725728	Пластина	1
24	9725728	Пластина	1
25	M200614	Болт	4
26	J901216	Болт	3
27	A590112	Шайба	13
28	7012710	Крышка	1
28	7015283	Крышка	1
29	J901216 замена: J901220	Болт	19
29	J901220	Болт	19
30	A590906	Пружинная шайба	4
31	449490	Плоская шайба	3
32	A590912	Пружинная шайба	3
33	449490	Плоская шайба	6
33	A590112	Шайба	6
34	A590912	Пружинная шайба	16

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH063 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
