Масляный радиатор трубопроводы — HITACHI UH063

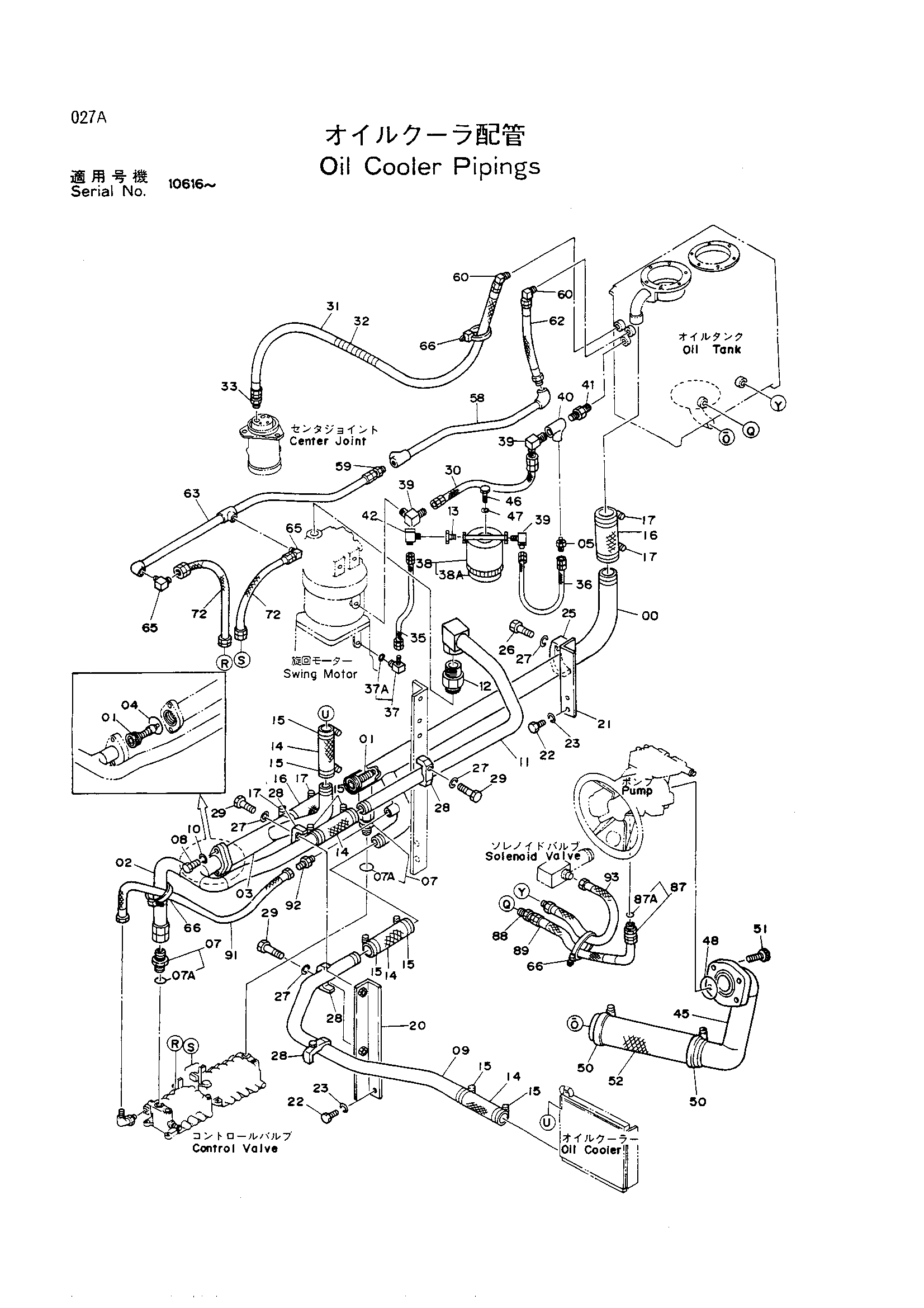

Заводская схема «Масляный радиатор трубопроводы» для HITACHI UH063. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8033726 | Обратная трубка | 1 |
| 01 | 4113029 | Клапан | 2 |
| 02 | 8025828 | Обратная трубка | 1 |
| 03 | 9717104 | Обратная трубка | 1 |
| 04 | A811050 | Уплотнительное кольцо | 1 |
| 05 | 94-1303 | Адаптер | 1 |
| 07 | 4042041 | Адаптер | 2 |
| 07A | 4510188 | Уплотнительное кольцо | 1 |
| 08 | J901245 | Болт | 2 |
| 09 | 4141185 | Обратная трубка | 1 |
| 10 | A590912 | Пружинная шайба | 2 |
| 11 | 8034271 | Трубка | 1 |
| 12 | 94-1304 | Адаптер | 1 |
| 13 | 94-1608 | Переходник | 1 |
| 14 | 4125486 | Резиновый шланг | 4 |
| 15 | 4505385 | Хомут шланга | 8 |
| 16 | 4037892 | Шланг | 2 |
| 17 | 4504199 | Хомут шланга | 4 |
| 20 | 9717552 | Опора | 1 |
| 21 | 9720785 | Опора | 1 |
| 22 | J901225 | Болт | 4 |
| 23 | A590912 | Пружинная шайба | 4 |
| 25 | 4053697 | Хомут трубки | 1 |
| 26 | J901270 | Болт | 1 |
| 27 | A590912 | Пружинная шайба | 5 |
| 28 | 4053598 | Хомут трубки | 4 |
| 29 | J901265 | Болт | 4 |
| 30 | 4140926 | Шланг | 1 |
| 31 | 4006738 | Шланг | 1 |
| 32 | 4044420 | Защитный кожух | 1 |
| 33 | 94-1302 | Адаптер | 1 |
| 35 | 4098516 | Шланг | 1 |
| 36 | 4157655 | Шланг | 1 |
| 37 | 4112300 | Угловой штуцер | 1 |
| 37A | 957366 | Уплотнительное кольцо | 1 |
| 38 | 4108103 | Фильтр | 1 |
| 38A | 4108104 | Фильтрующий элемент | 1 |
| 39 | 94-1403 | Угловой штуцер | 3 |
| 40 | 94-0662 | Тройник | 1 |
| 41 | 94-1703 | Адаптер | 1 |
| 42 | 94-1401 | Угловой штуцер | 1 |
| 45 | 8024779 | Всасывающая трубка | 1 |
| 46 | J900820 | Болт | 2 |
| 47 | A590908 | Пружинная шайба | 2 |
| 48 | A811085 | Уплотнительное кольцо | 1 |
| 50 | 4503469 | Хомут шланга | 2 |
| 51 | M341645 | Болт с внутренним шестигранником | 4 |
| 52 | 4120310 | Резиновый шланг | 1 |
| 58 | 9717415 | Трубка | 1 |
| 59 | 94-1301 | Адаптер | 1 |
| 60 | 94-1402 | Угловой штуцер | 2 |
| 62 | 4149520 | Шланг | 1 |
| 63 | 9722952 | Трубка | 1 |
| 65 | 94-1401 | Угловой штуцер | 2 |
| 66 | 4055312 | Зажим | 3 |
| 72 | 4141974 | Шланг | 2 |
| 87 | 4042031 | Адаптер | 1 |
| 87A | 4509180 | Уплотнительное кольцо | 1 |
| 88 | 94-1302 | Адаптер | 1 |
| 89 | 4149522 | Шланг | 1 |
| 91 | 4024994 | Шланг | 1 |
| 92 | 4144089 | Адаптер | 1 |
| 93 | 4020836 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH063 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
