Кабина — HITACHI UH063

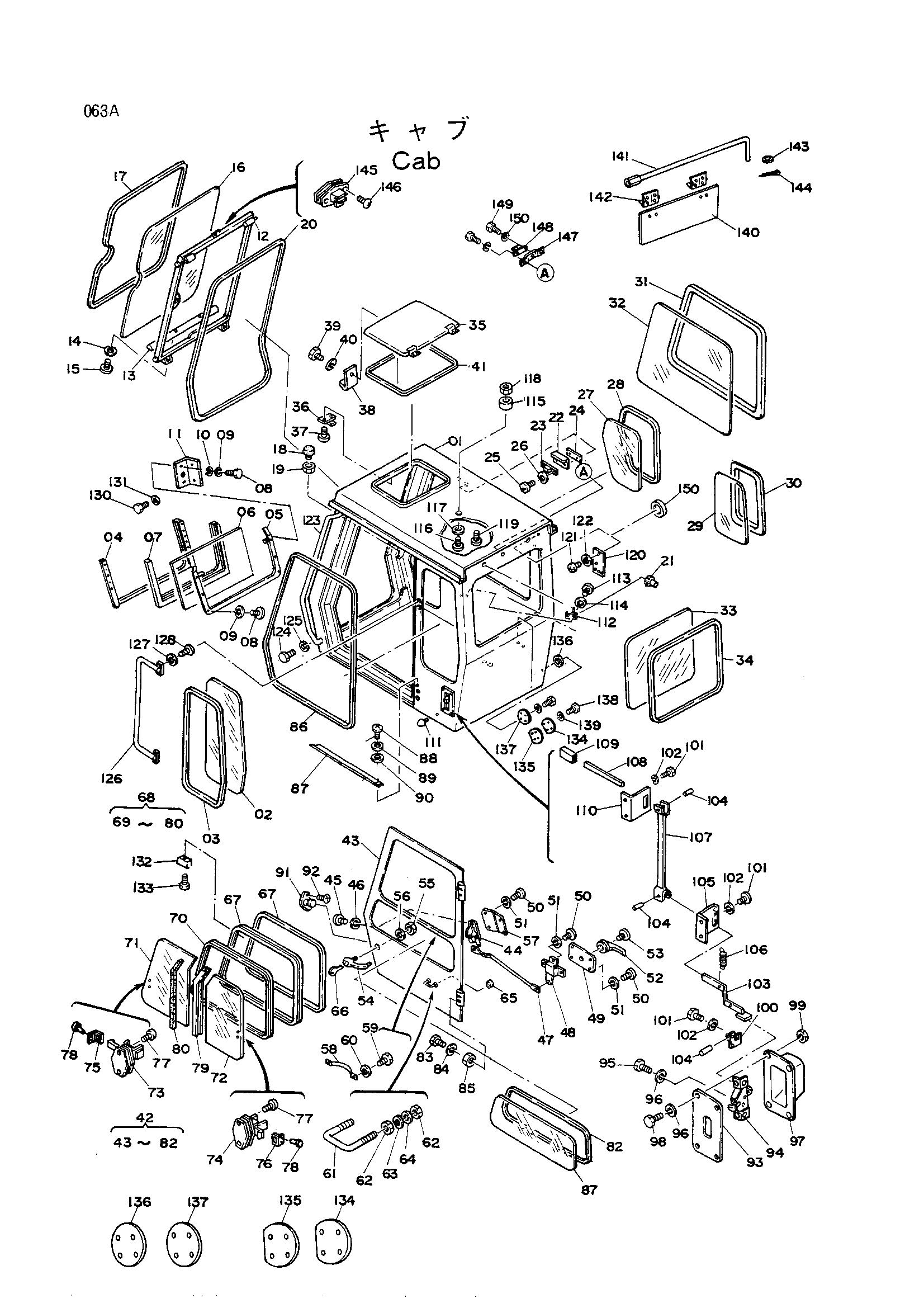

Заводская схема «Кабина» для HITACHI UH063. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4157351	Кабина в сборе	1
01	4163997	Кабина	1
02	4158441	Стекло	1
03	4091399	Резиновый: H	1
04	4158442	Рама	1
05	4160575	Рама	1
06	4158444	Стекло	1
07	4158445	Резиновая прокладка	1
08	M200614	Болт	10
09	A590906	Пружинная шайба	10
10	A590106	Плоская шайба	4
11	4160576	Держатель	1
12	4160577	Рама	1
13	4158447	Резиновая прокладка	1
14	A590103	Шайба	4
15	4138159	Винт	4
16	4158448	Стекло	1
17	4105785	Резиновый H	1
18	4147883	Ограничитель	2
19	M501006	Гайка	2
20	4128462	Резиновая прокладка	1
21	4125389	Ограничитель	2
22	4158468	Крышка	2
23	4158469	Ограничитель	2
24	4158470	Проставка	2
25	M200818	Болт	4
26	A590908	Пружинная шайба	4
27	4158449	Стекло	1
28	4084366	Резиновый H	1
29	4158450	Стекло	1
30	4084366	Резиновый H	1
31	4105788	Резиновый H	1
32	4158451	Стекло	1
33	4160594	Стекло	1
34	4091399	Резиновый H	1
35	4125395	Крышка	1
36	4084437	Замок	1
37	M470410	Винт	2
38	4514800	Замок	1
39	M430408	Винт	2
40	A590904	Пружинная шайба	2
41	4125396	Резиновая прокладка	1
42	4160584	Дверь в сборе	1
43	4158460	Дверь	1
44	4128454	Замок двери	1
45	M430610	Винт	3
46	A590906	Пружинная шайба	3
47	4147903	Шток	1
48	4128455	Рычаг	1
49	4147904	Крышка	1
50	M430510	Винт	11
51	A590905	Пружинная шайба	11
52	4128460	Рукоятка	1
53	M470513	Винт	1
54	4128457 замена: 4177190	Рукоятка наружный	1
54	4177190	Рукоятка наружный	1
55	M500807	Гайка	2
56	A590908	Пружинная шайба	2
57	4158461	Крышка	1
58	4089005	Рукоятка	2
59	M430530	Винт	8
60	A590905	Пружинная шайба	8
61	4128461	U-образный болт	1
62	M501008	Гайка	4
63	A590910	Пружинная шайба	4
64	A590110	Шайба	4
65	4084302	Резиновая прокладка	2
66	971306	Шпонка	1
67	4105784	Резиновый H	1
68	4160585	Окно в сборе	1
69	4160586	Рамка окна	1
70	4160587	Стекло RUN	2
71	4160595	Стекло	1
72	4160596	Стекло	1
73	4084264	Замок	1
74	4084265	Замок	1
75	4088998	Защёлка	1
76	4084267	Защёлка	1
77	M470416	Винт	4
78	4091422	Заклёпка	4
79	4160588	Рамка окна	1
80	4160589	Евеатхер стрип	1
81	4158463	Стекло	1
82	4503184	Резиновый H	1
83	M111025	Болт	6
84	A590910	Пружинная шайба	6
85	M501008	Гайка	6
86	4128462	Резиновая прокладка	1
87	4158464	Гурд	1
88	M430610	Винт	2
89	A590906	Пружинная шайба	2
90	A590106	Плоская шайба	2
91	4128473	Ответная планка	1
92	4141747	Винт	2
93	4115206	Кронштейн	1
94	4113118	Замок	1
95	M200814	Болт	2
96	A590908	Пружинная шайба	6
97	4102259	Крышка	1
98	M200875	Болт	4
99	M500807	Гайка	4
100	4089007	Кронштейн	1
101	M200816	Болт	8
102	A590908	Пружинная шайба	8
103	4158465	Рычаг	1
104	4089009	Палец	4
105	4125397	Направляющая	1
106	4125398	Пружина	1
107	4158466	Шток	1
108	4158467	Рычаг	1
109	4089012	Колпачок	1
110	4160590	Направляющая	1
111	4040730	Ограничитель	2
112	4147924	Крюк	1
113	M430510	Винт	2
114	A590905	Пружинная шайба	2
115	485013	Амортизатор	1
116	4101515	Винт	1
117	4101517	Шайба	5
118	4101518	Гайка	1
119	4101516	Винт	4
120	4158471	Пластина	1
121	M430513	Винт	2
122	A590905	Пружинная шайба	2
123	4128472	Ханд направляющая	1
124	M200825	Болт	6
125	A590908	Пружинная шайба	6
126	4160591	Ханд рале	1
127	M111016	Болт	4
128	A590910	Пружинная шайба	4
129	4147922	Резиновая втулка	5
130	M200814	Болт	4
131	A590908	Пружинная шайба	4
132	4125399	Ограничитель	2
133	M470316	Винт	4
134	4163980	Крышка	2
135	4163981	Манжета	2
136	4163982	Крышка	2
137	4163983	Манжета	2
138	M200614	Болт	16
139	A590906	Пружинная шайба	16
140	4163984	Сунвисор	1
141	4163985	Стойка	1
142	4163986	Кронштейн	1
143	A590108	Шайба	1
144	A762016	Шплинт	1
145	4084265	Замок	1
146	M470410	Винт	2
147	4152012	Кронштейн	1
148	4084267	Защёлка	1
149	M430308	Винт	2
150	A590903	Пружинная шайба	2
151	M430510	Винт	2
152	A590905	Пружинная шайба	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH063 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
