Пилотные гидролинии — HITACHI UH063

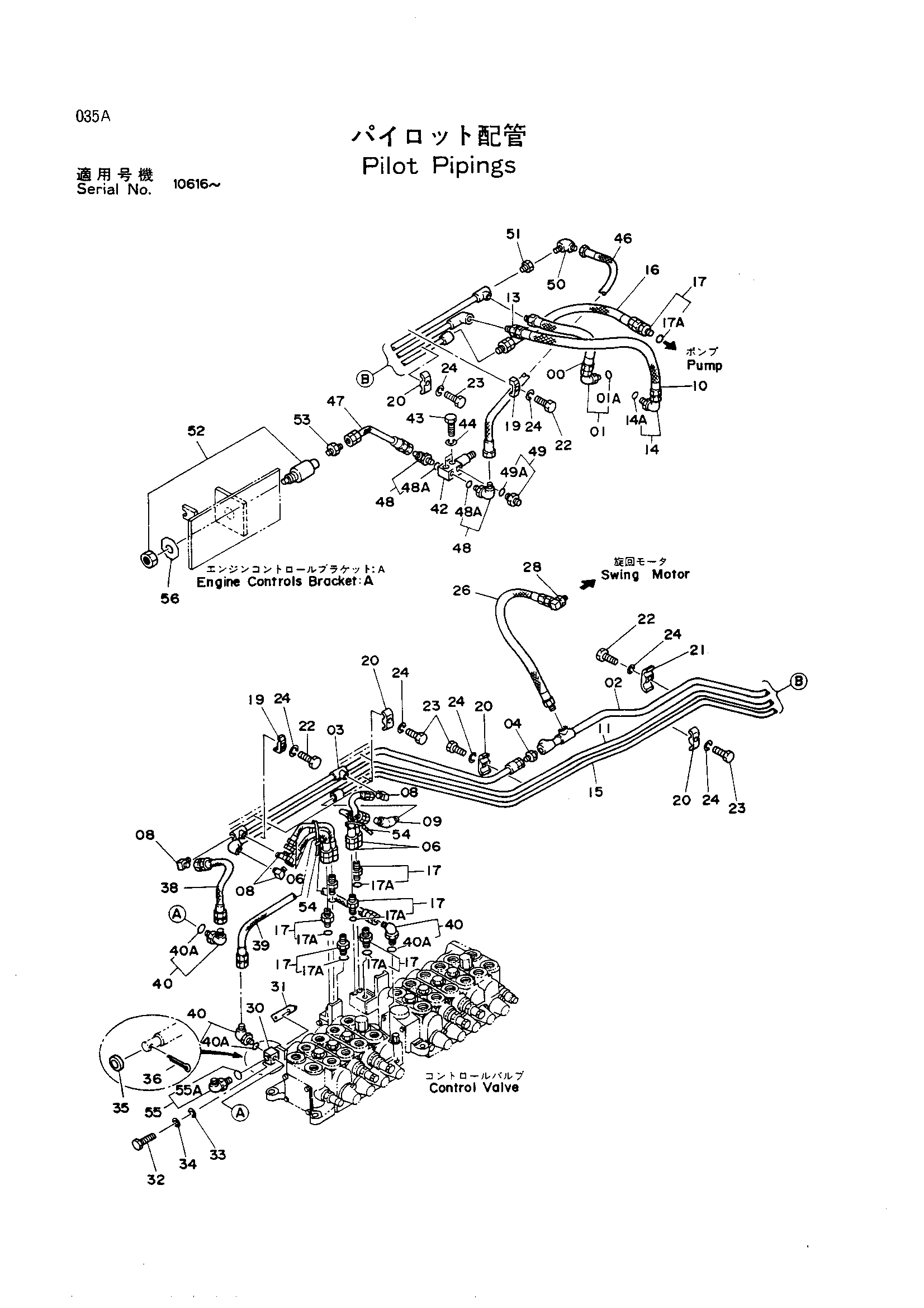

Заводская схема «Пилотные гидролинии» для HITACHI UH063. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4141972 | Шланг | 1 |
| 01 | 4037761 | Угловой штуцер | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 8024852 | Трубка | 1 |
| 03 | 9722953 | Трубка | 1 |
| 04 | 94-1301 | Адаптер | 1 |
| 06 | 4141974 | Шланг | 4 |
| 08 | 94-1401 | Угловой штуцер | 4 |
| 09 | 94-1501 | Угловой штуцер | 1 |
| 10 | 4129748 | Нейлоновый шланг | 1 |
| 11 | 8032652 | Трубка | 1 |
| 13 | 94-1301 | Адаптер | 1 |
| 14 | 4112300 | Угловой штуцер | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 7012456 | Трубка | 1 |
| 16 | 4124781 | Нейлоновый шланг | 1 |
| 17 | 4042030 | Адаптер | 7 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4138227 | Хомут трубки | 2 |
| 20 | 4001156 | Хомут трубки | 6 |
| 21 | 4053593 | Хомут трубки | 1 |
| 22 | J901045 | Болт | 3 |
| 23 | J901035 | Болт | 6 |
| 24 | A590910 | Пружинная шайба | 9 |
| 26 | 4157921 | Шланг | 1 |
| 28 | 94-1401 | Угловой штуцер | 1 |
| 30 | 4135337 | Клапан выключатель | 1 |
| 31 | 4175785 | Седло винта | 1 |
| 32 | J900665 | Болт | 2 |
| 33 | A590106 | Пружинная шайба | 2 |
| 34 | A590906 | Пружинная шайба | 2 |
| 35 | 4134871 | Ролик | 1 |
| 36 | A762013 | Шплинт | 1 |
| 38 | 4149521 | Шланг | 1 |
| 39 | 4058740 | Шланг | 1 |
| 40 | 4112300 | Угловой штуцер | 3 |
| 40A | 957366 | Уплотнительное кольцо | 1 |
| 42 | 4168805 | Электромагнитный клапан | 1 |
| 43 | J900650 | Болт | 2 |
| 44 | A590906 | Пружинная шайба | 2 |
| 46 | 4157945 | Шланг | 1 |
| 47 | 4058740 | Шланг | 1 |
| 48 | 4112300 | Угловой штуцер | 2 |
| 48A | 957366 | Уплотнительное кольцо | 1 |
| 49 | 4042030 | Адаптер | 1 |
| 49A | 957366 | Уплотнительное кольцо | 1 |
| 50 | 94-1501 | Угловой штуцер | 1 |
| 51 | 94-1601 | Переходник | 1 |
| 52 | 4169379 | Гидроцилиндр | 1 |
| 53 | 94-1301 | Адаптер | 1 |
| 54 | 4055312 | Зажим | 2 |
| 55 | 4133249 | Угловой штуцер | 1 |
| 55A | 957366 | Уплотнительное кольцо | 1 |
| 56 | 4187005 | Стопорная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH063 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
