Укороченный рукоять (2.1M) — HITACHI UH063

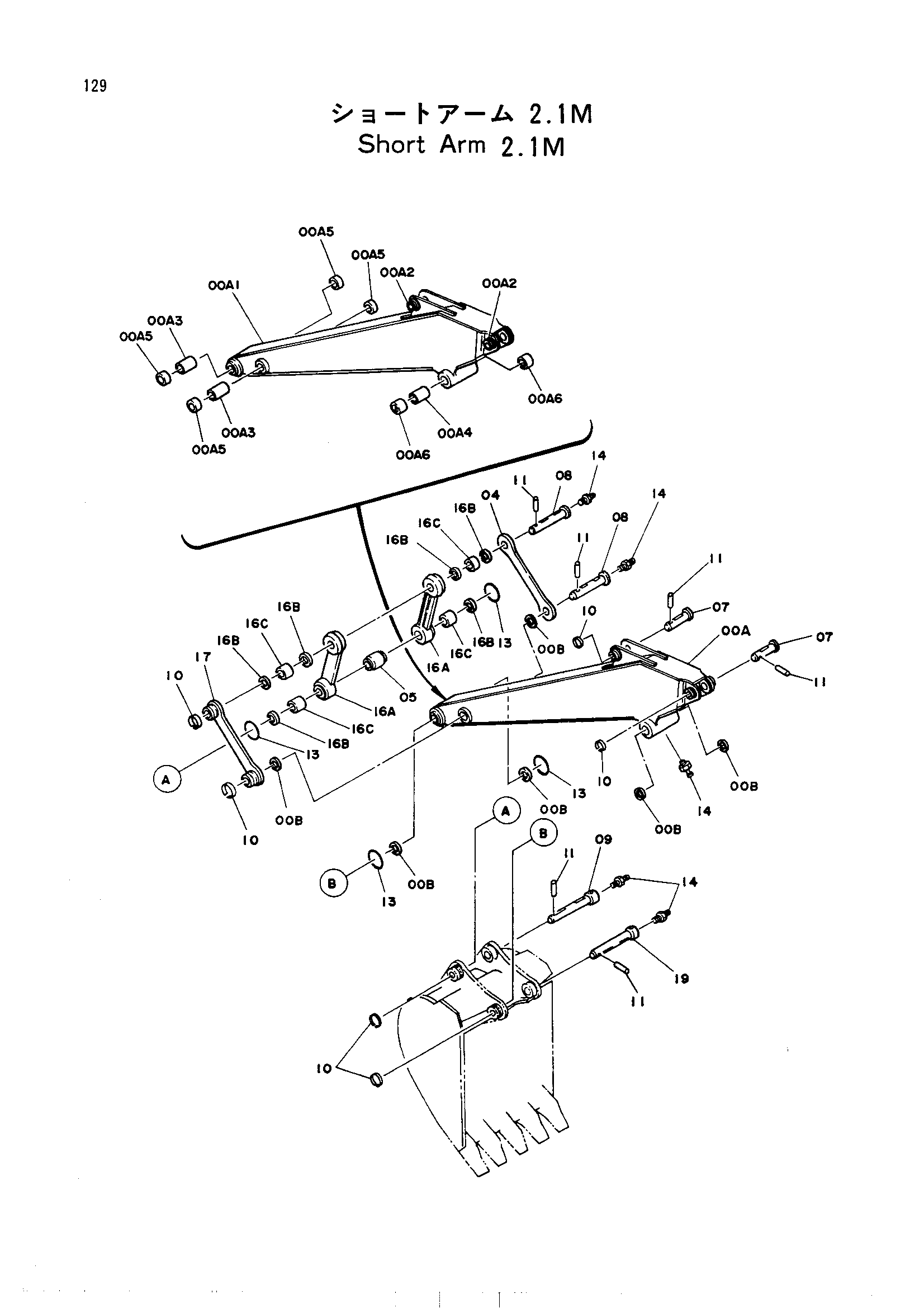

Заводская схема «Укороченный рукоять (2.1M)» для HITACHI UH063. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A | 9051433 | Рукоять | 1 |
| 00A1 | 6006061 | Рукоять | 1 |
| 00A2 | 4124573 | Ограничитель | 2 |
| 00A3 | 4124575 | Трубка | 2 |
| 00A4 | 4128972 | Трубка | 1 |
| 00A5 | 4139353 | Втулка | 4 |
| 00A6 | 4139352 | Втулка | 2 |
| 00A-B | 9051432 | Рукоять в сборе | 1 |
| 00B | 4065687 | Пылезащитное уплотнение | 6 |
| 04 | 3022291 | Тяга | 1 |
| 05 | 4065885 | Проставка | 1 |
| 07 | 3022288 | Палец | 2 |
| 08 | 3022289 | Палец | 2 |
| 09 | 3022290 | Палец | 1 |
| 10 | 4065688 | Кольцо | 6 |
| 11 | 4065689 | Палец | 6 |
| 13 | 4066923 | Уплотнительное кольцо | 4 |
| 13 | 4152726 | Уплотнительное кольцо | 4 |
| 14 | J75481 | Штуцер | 5 |
| 16A | 2015003 | Тяга | 1 |
| 16A | 2019838 | Тяга | 1 |
| 16A-C | 9041996 | Тяга в сборе | 2 |
| 16A-C | 9057032 | Тяга в сборе | 2 |
| 16B | 4065687 | Пылезащитное уплотнение | 3 |
| 16C | 4139353 | Втулка | 2 |
| 17 | 9718201 | Тяга | 1 |
| 19 | 3023156 | Палец | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH063 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
