Управление короб — HITACHI UH063

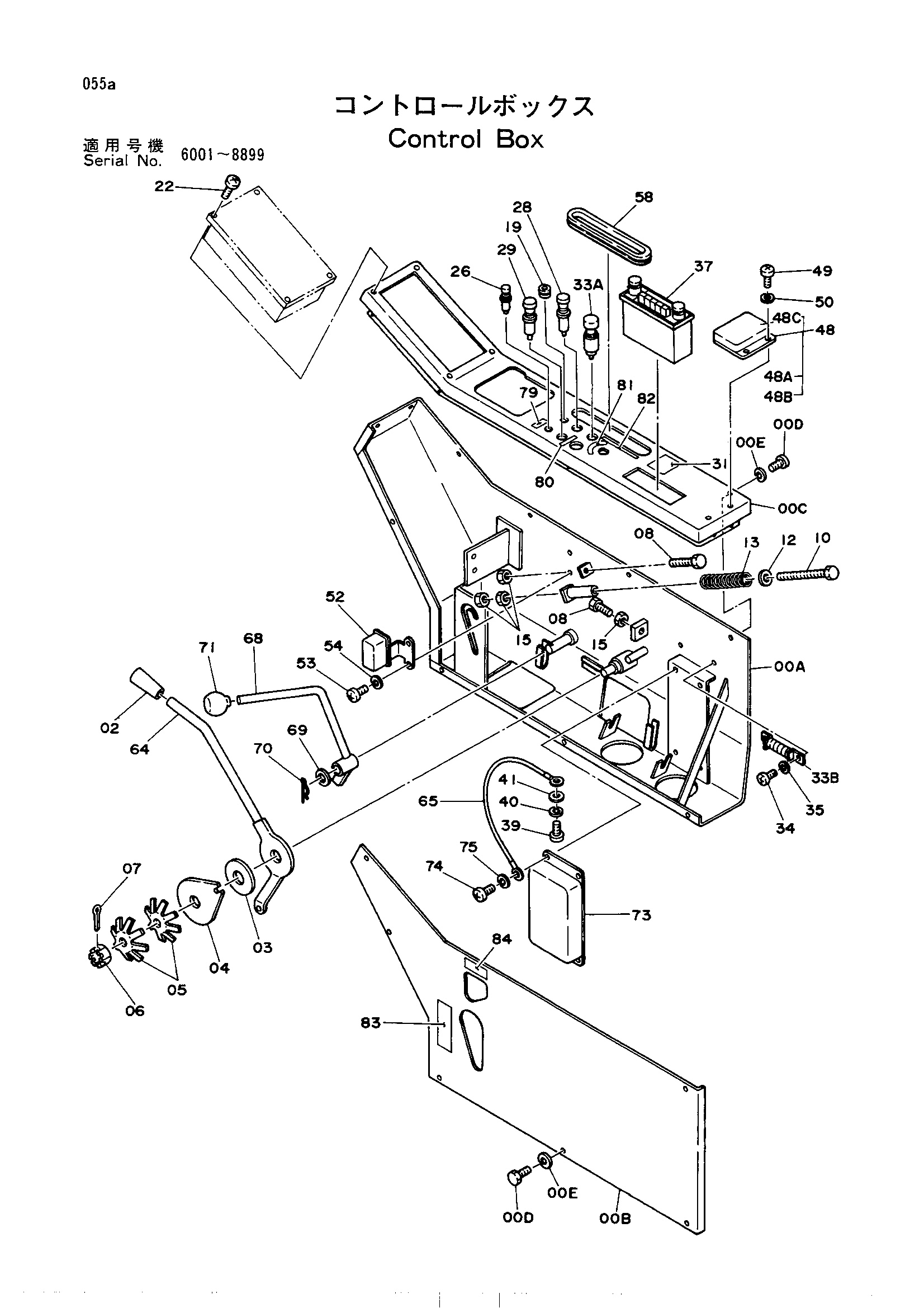

Заводская схема «Управление короб» для HITACHI UH063. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A | 6005764 | Стойка | 1 |
| 00A-E | 9048339 | Измеритель плата в сборе | 1 |
| 00B | 2017106 | Крышка | 1 |
| 00B | 2020398 | Крышка | 1 |
| 00C | 6005944 | Панель | 1 |
| 00D | J900610 | Болт | 12 |
| 00E | 4144838 | Шайба | 12 |
| 02 | 4122424 | Рукоятка | 1 |
| 03 | 428770 | Дисковый | 1 |
| 04 | 4053155 | Пластина | 1 |
| 05 | 4502974 | Пружина флусх | 2 |
| 06 | M631619 | Корончатая гайка | 1 |
| 07 | A764032 | Шплинт | 1 |
| 08 | M261056 | Болт | 2 |
| 10 | M261004 | Болт | 1 |
| 12 | 4053156 | Держатель пружина | 1 |
| 13 | 4034521 замена: 4166599 | Пружина | 1 |
| 13 | 4034521 замена: 4167535 | Пружина | 1 |
| 13 | 4034521 замена: 4168442 | Пружина | 1 |
| 15 | J950010 | Гайка | 4 |
| 19 | 4146754 | Резиновая прокладка | 1 |
| 22 | 4129422 | Винт | 4 |
| 26 | 4129271 | Выключатель пусхбут. | 1 |
| 28 | 4110106 | Выключатель | 1 |
| 29 | 4009556 | Выключатель | 1 |
| 31 | 4121153 | Информационный пластина (отопитель) | 1 |
| 33A | 4115361 | Лигхтер | 1 |
| 33A-B | 4115360 | Лигхтер в сборе | 1 |
| 33B | 4115362 | Резистор | 1 |
| 34 | M430308 | Винт | 2 |
| 35 | A590903 | Пружинная шайба | 2 |
| 37 | 4043976 | Радио | 1 |
| 39 | M430510 | Винт | 1 |
| 40 | A590905 | Пружинная шайба | 1 |
| 41 | A590105 | Шайба | 1 |
| 48 | 4123095 | Короб предохранитель | 1 |
| 48A | 4127781 | Предохранитель 15A | 7 |
| 48B | 4127780 | Предохранитель 30A | 1 |
| 48C | 4202492 | Предохранитель короб крышка | 1 |
| 49 | J850616 | Винт | 2 |
| 50 | J250006 | Пружинная шайба | 2 |
| 52 | 4505392 | Реле (звуковой сигнал) | 1 |
| 53 | M430610 | Винт | 2 |
| 54 | A590906 | Пружинная шайба | 2 |
| 58 | 4130797 | Резиновая втулка | 1 |
| 64 | 8026617 | Рычаг | 1 |
| 65 | 4146992 | Провод электрический | 1 |
| 68 | 8025944 | Рычаг | 1 |
| 69 | A590116 | Плоская шайба | 1 |
| 70 | 4022701 | Стопорный палец | 1 |
| 71 | 4117704 | Рукоятка | 1 |
| 73 | 4129244 | Блок управление | 1 |
| 74 | M430610 | Винт | 4 |
| 75 | A590906 | Пружинная шайба | 4 |
| 79 | 4144923 | Информационная табличка(буззер остановка) | 1 |
| 80 | 4146720 | Информационная табличка(отопитель сигнал) | 1 |
| 81 | 4146721 | Информационная табличка(стартер выключатель) | 1 |
| 82 | 4146722 | Информационная табличка(топливный рычаг) | 1 |
| 83 | 4147525 | Информационная табличка(поворот блокировка) | 1 |
| 84 | 4149253 | Информационная табличка(флов-инто) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH063 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
