Крышка (1) — HITACHI UH063

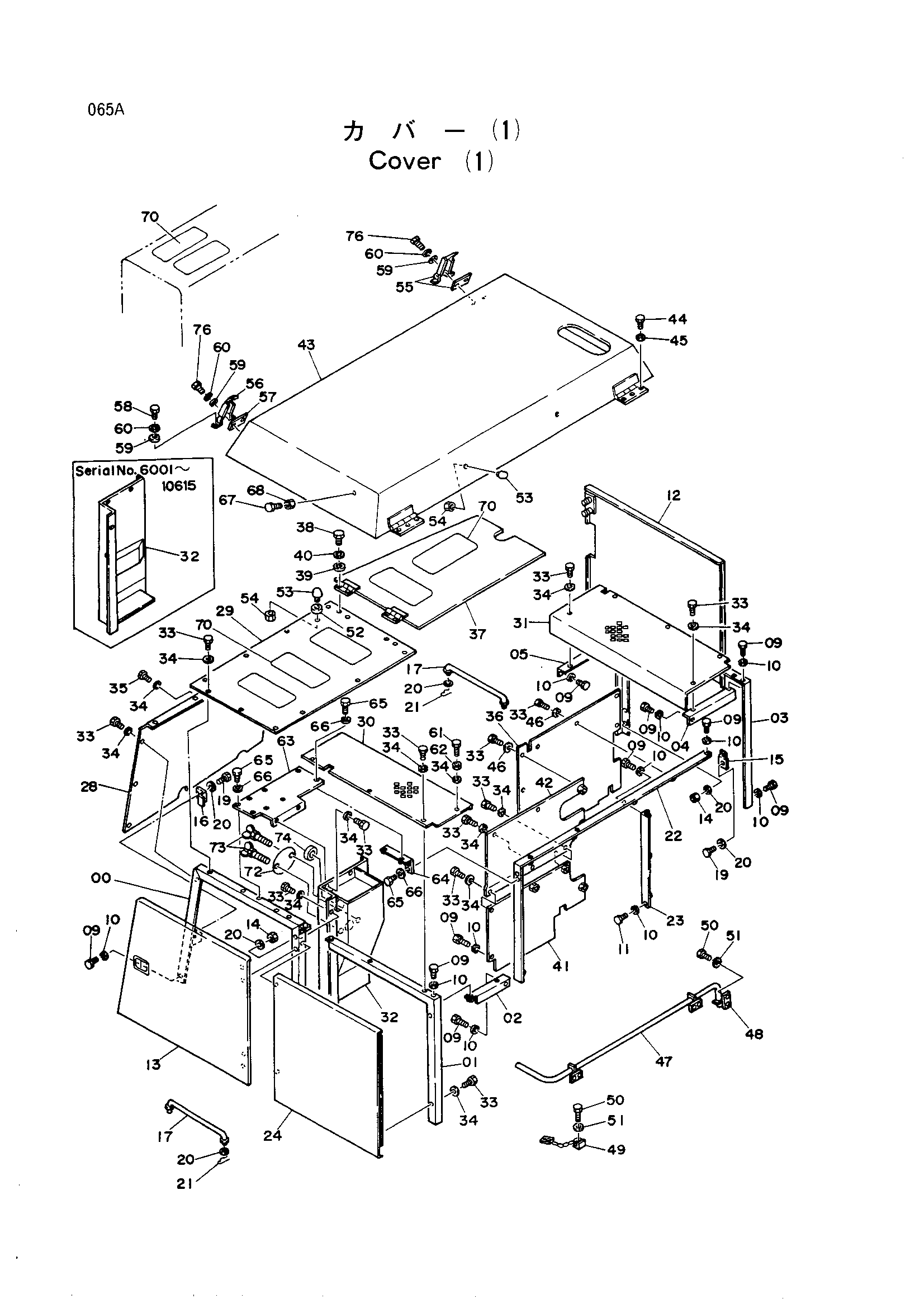

Заводская схема «Крышка (1)» для HITACHI UH063. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	8023235	Опора	1
01	8023236	Опора	1
02	9717582	Опора	1
03	8022467	Опора	1
04	9717583	Опора	1
05	9715041	Опора	1
09	J901220	Болт	15
10	A590112	Шайба	16
11	J901225	Болт	1
12	7010904	Дверь	1
13	7010905	Дверь	1
14	J950012	Гайка	8
15	4122801	Ограничитель	1
16	4125473	Ограничитель	1
17	9707254	Стойка	2
19	J901220	Болт	4
20	A590112	Шайба	14
21	4022699	Стопорный палец	2
22	8027517	Опора	1
23	9718758	Опора	1
24	8022464	Крышка	1
24	8032667	Крышка	1
28	8025998	Крышка	1
29	8025999	Крышка	1
30	8025221	Крышка	1
30	8032566	Крышка	1
31	3022480	Крышка	1
32	7013158 замена: 4173562	Крышка	1
32	7013158 замена: 7015700	Крышка	1
32	7013158 замена: 8032566	Крышка	1
32	7013158 замена: M360816	Крышка	1
32	7013158 замена: 4166562	Крышка	1
32	7015700	Крышка	1
33	J901220	Болт	45
34	A590112	Шайба	37
35	J901230	Болт	1
36	8027527	Крышка	1
37	8026000	Крышка	1
38	J900816	Болт	4
39	A590108	Шайба	4
40	A590908	Пружинная шайба	4
41	8027515	Крышка	1
42	8027516	Крышка	1
43	6004998	Двигатель крышка	1
44	J901225	Болт	6
45	A590112	Шайба	6
46	449490	Шайба	10
47	4068811	Штанга торсион	1
48	9705510	Хомут	3
49	9715090	Замок	1
50	J901016	Болт	7
51	A590110	Шайба	7
52	4152535	Проставка	1
53	487195	Ограничитель	3
54	M501008	Гайка	3
55	4113712	Защёлка	1
56	322831	Защёлка боннет	1
57	4119658	Анкхор	1
58	J900816	Болт	4
59	A590108	Шайба	8
60	A590908	Пружинная шайба	8
61	J901240	Болт	1
62	J950012	Гайка	1
63	4129285	Пластина	1
64	9715511	Опора	1
65	J901220	Болт	6
66	A590912	Пружинная шайба	6
67	J901030	Болт	1
68	J950010	Гайка	1
70	4073519	Лента	7
72	4173562	Крышка	1
73	M360816	Болт винг	2
74	4166562	Резиновая прокладка	1
76	J900816	Болт	4
76	J900825	Болт	4
