Ходовой трансмиссия — HITACHI UH063

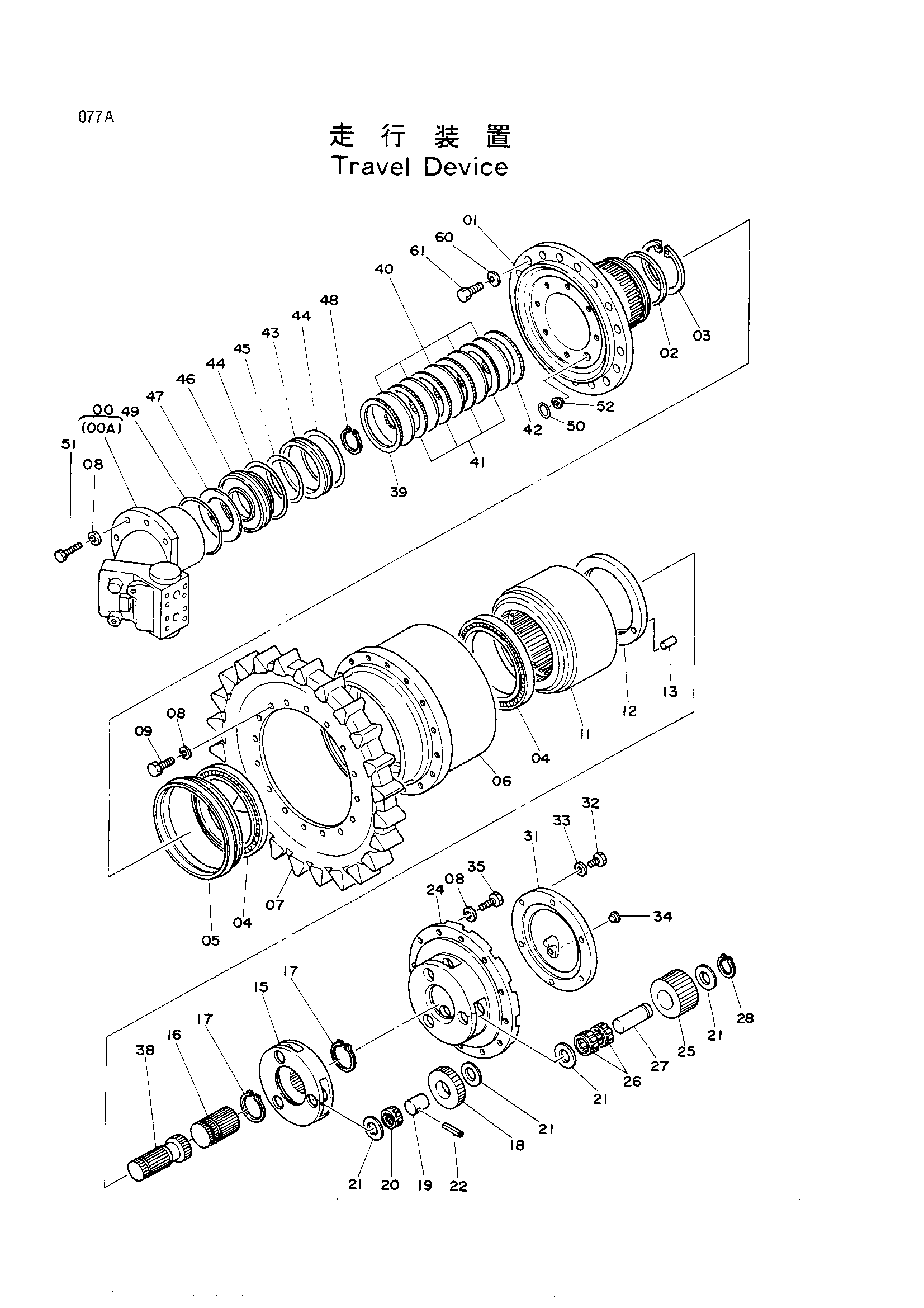

Заводская схема «Ходовой трансмиссия» для HITACHI UH063. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9049643	Мотол масляный	1
00-52	9048220	Бортовой редуктор в сборе	2
00A	9048327	Тормозной клапан	1
01	1005849	Корпус	1
02	4115811	Проставка	1
03	4094325	Стопорное кольцо	1
04	4115169	Подшипник. каток	2
05	4514259	Комплект уплотнений	1
06	1005872	Барабан	1
07	1005873	Звёздочка	1
08	A590916	Пружинная шайба	35
09	J931645	Болт	16
11	2015088	Коронная шестерня	1
12	3022523	Гайка	1
13	4126653	Установочный штифт	1
15	2016959	Водило	1
16	3022430	Солнечная шестерня	1
17	488075	Стопорное кольцо	2
18	3022428	Планетарная шестерня	3
19	4135192	Палец	3
20	4135194	Игольчатый подшипник	3
21	4135227	Упорная пластина	12
22	4082632	Пружинный штифт	3
24	1005871	Водило	1
25	3022429	Планетарная шестерня	3
26	4139193	Игольчатый подшипник	6
27	4138218	Палец	3
28	962002	Стопорное кольцо	3
31	2015089	Крышка	1
32	M211225	Болт	6
33	4065034	Уплотнительная шайба	6
34	94-2014	Пробка	1
35	J931640	Болт	12
38	2015123	Вал проп.	1
39	3030240	Пластина	1
40	3022524	Пластина фрикционный	5
41	3030239	Пластина	4
42	3030241	Пластина	1
43	4115810	Проставка	1
44	4117029	Д-ринг	2
45	4117030	Д-ринг	1
46	3022888	Поршень	1
47	3020853	Пружина диск	1
48	960323	Стопорное кольцо	1
49	4115735	Уплотнительное кольцо	1
50	4506320	Уплотнительное кольцо	1
51	J931650	Болт	7
52	4135291	Проставка	1
60	A590920	Пружинная шайба	28
61	J932070	Болт	28

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH063 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
