Крышка — HITACHI UH062

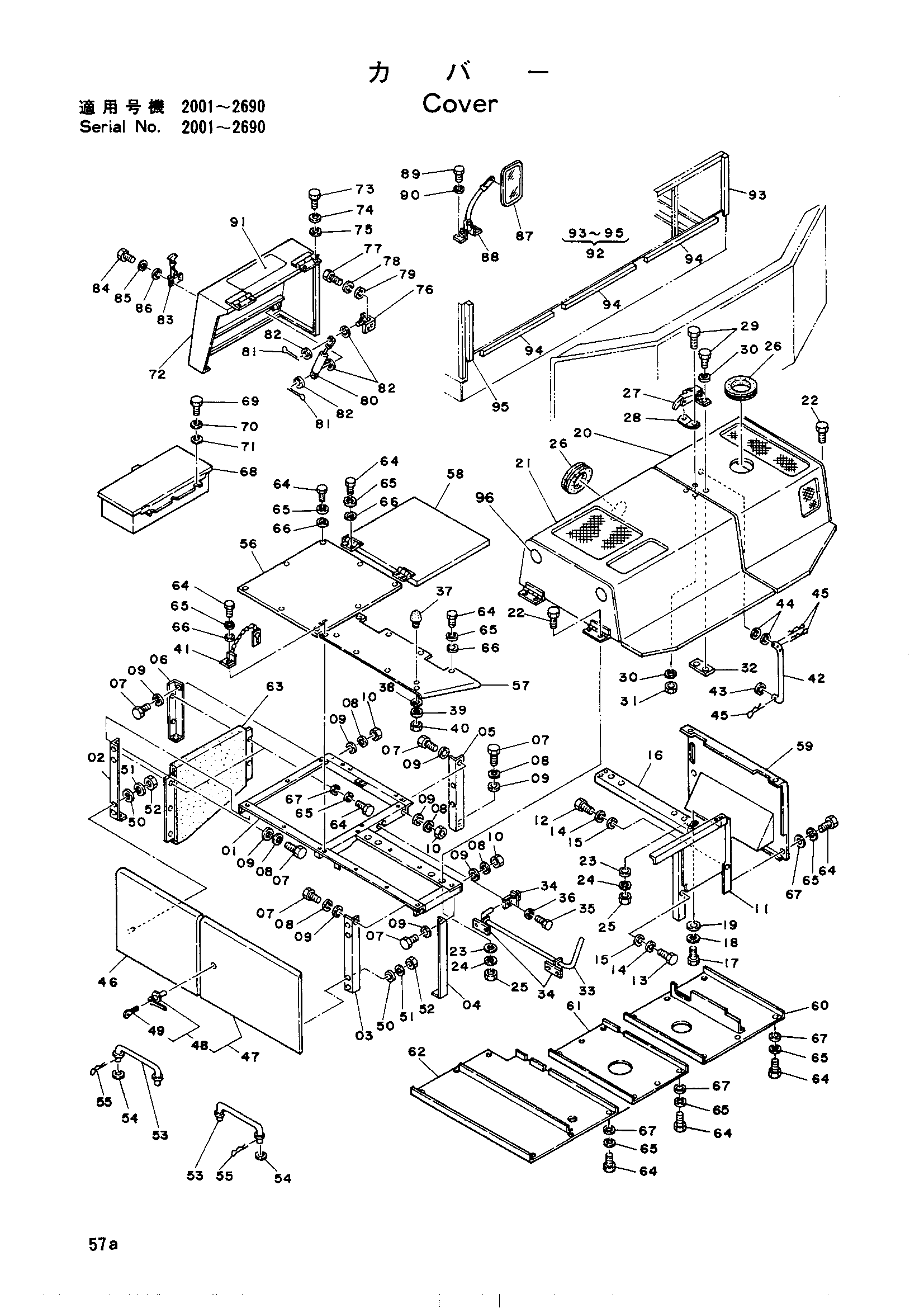

Заводская схема «Крышка» для HITACHI UH062. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	7007458	Опора	1
01	7008982	Опора	1
02	9707249	Опора	1
03	9707250	Опора	1
04	9707251	Опора	1
05	9707252	Опора	1
06	9707253	Опора	1
07	M111636	Болт	10
08	A590916	Пружинная шайба	10
09	A590116	Шайба	13
10	M501613	Гайка	3
11	8012249	Опора	1
12	M111222	Болт	1
13	M111232	Болт	1
14	A590912	Пружинная шайба	2
15	A590112	Шайба	2
16	3011895	Опора	1
17	M111018	Болт	4
18	A590910	Пружинная шайба	4
19	A590110	Шайба	4
20	4088195	Крышка	1
21	4088196	Крышка	1
22	M111025	Болт	8
23	J217083	Шайба	8
24	A590910	Пружинная шайба	8
25	M501008	Гайка	8
26	4975565	Резиновая втулка	2
27	322831	Защёлка	1
28	485008	Анкхор	1
29	M200818	Болт	4
30	A590908	Пружинная шайба	4
31	M500807	Гайка	2
32	4068301	Седло винта	1
33	3015308	Штанга торсион	1
34	9709672	Хомут	3
35	M111032	Болт	6
36	A590910	Пружинная шайба	6
37	487195	Ограничитель	2
38	A590110	Шайба	2
39	A590910	Пружинная шайба	2
40	M501008	Гайка	2
41	9705835	Замок	1
42	4073521	Стойка	1
43	4073522	Шайба	1
44	A590116	Шайба	2
45	4022701	Стопорный палец	3
46	7005888	Крышка	1
47	7005889	Крышка	1
48	4077912	Рукоятка	1
49	971306	Шпонка	1
50	J217083	Шайба	8
51	A590910	Пружинная шайба	8
52	M501008	Гайка	8
53	9707254	Стойка	2
54	A590112	Шайба	2
55	4022699	Стопорный палец	2
56	3011896	Крышка	1
56	8013855	Крышка	1
57	3011897	Крышка	1
57	3014513	Крышка	1
58	8011196	Крышка	1
59	7007063	Крышка	1
60	8010003	Крышка	1
61	3011229	Крышка	1
62	8010426	Крышка	1
63	9707255	Крышка	1
64	M111018	Болт	46
64	M111018	Болт	49
65	A590910	Пружинная шайба	46
65	A590910	Пружинная шайба	49
66	A590110	Шайба	17
66	A590110	Шайба	20
67	J217083	Шайба	29
68	8009372	Ящик для инструментов	1
69	M111018	Болт	4
70	A590910	Пружинная шайба	4
71	A590110	Шайба	4
72	6002595	Крышка	1
73	M111018	Болт	4
74	A590910	Пружинная шайба	4
75	J217083	Шайба	4
76	9709862	Кронштейн	1
77	M111022	Болт	2
78	A590910	Пружинная шайба	2
79	J217083	Шайба	2
80	4073520	Стойка	1
81	A762013	Шплинт	2
82	A590108	Шайба	4
83	9706690	Защёлка	1
84	M111018	Болт	2
85	A590910	Пружинная шайба	2
86	A590110	Шайба	2
87	4513415	Зеркало	1
88	4507212	Кронштейн	1
89	M200610	Болт	4
90	A590906	Пружинная шайба	4
91	4073519	Лента	4
92	4081508 замена: 4106459	Резиновая прокладка	1
92	4106459	Резиновая прокладка	1
93	4081439	Резиновая прокладка	1
94	4081440	Резиновая прокладка	3
95	4081441	Резиновая прокладка	1
96	4087559	Пластина	2
