Шестерённый насос — HITACHI UH062

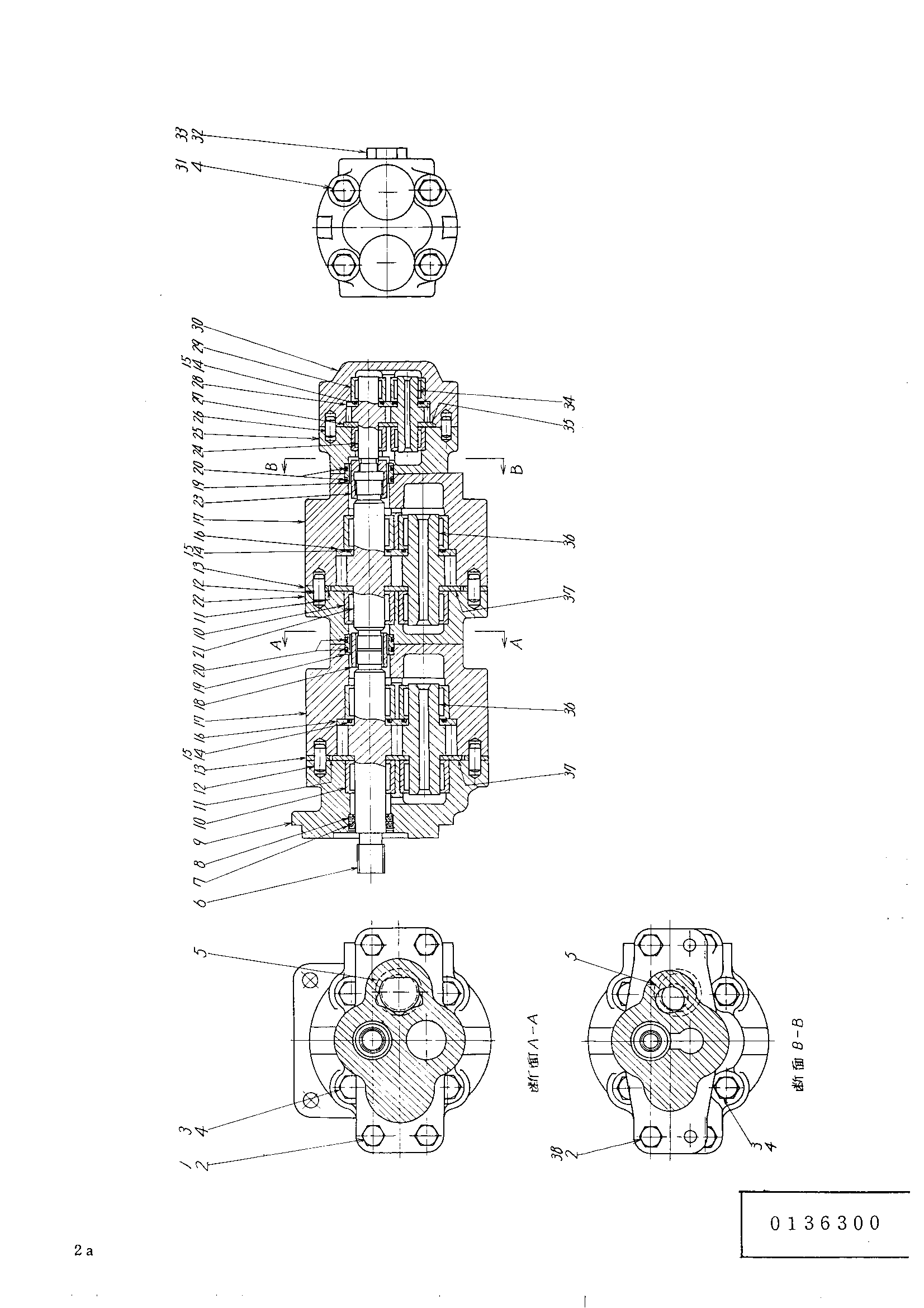

Заводская схема «Шестерённый насос» для HITACHI UH062. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4090336 | Шестерённый насос | 1 | |
| 1 | 0136301 | Болт | 4 |
| 2 | 4008501 | Стопорная шайба | 6 |
| 3 | 0121501 | Болт | 8 |
| 4 | 4008499 | Стопорная шайба | 12 |
| 5 | 0121502 | Уплотнительное кольцо | 2 |
| 7 | 0136302 | Масляное уплотнение | 1 |
| 8 | 0136303 | Масляное уплотнение | 1 |
| 10 | 0121505 | Игольчатый подшипник | 8 |
| 11 | 0121507 | Уплотнительное кольцо | 2 |
| 13 | 0121506 | Проставка | 2 |
| 14 | 4008512 | Уплотнительное кольцо | 3 |
| 15 | 4008511 | Опорное кольцо | 3 |
| 16 | 0121508 | Пластина | 2 |
| 18 | 0121509 | Муфта | 1 |
| 19 | 4008515 | Втулка | 2 |
| 20 | 4008514 | Уплотнительное кольцо | 4 |
| 23 | 0136304 | Муфта | 1 |
| 27 | 4035757 | Уплотнительное кольцо | 1 |
| 28 | 0136305 | Пластина | 1 |
| 29 | 4035759 | Игольчатый подшипник | 4 |
| 31 | 4048202 | Болт | 4 |
| 32 | 4036151 | Колпачок | 1 |
| 33 | 4036152 | Уплотнительное кольцо | 1 |
| 35 | 4035762 | Веар | 1 |
| 37 | 0121510 | Пластина | 2 |
| 38 | 4036155 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH062 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
