Гидроцилиндр рукояти — HITACHI UH062

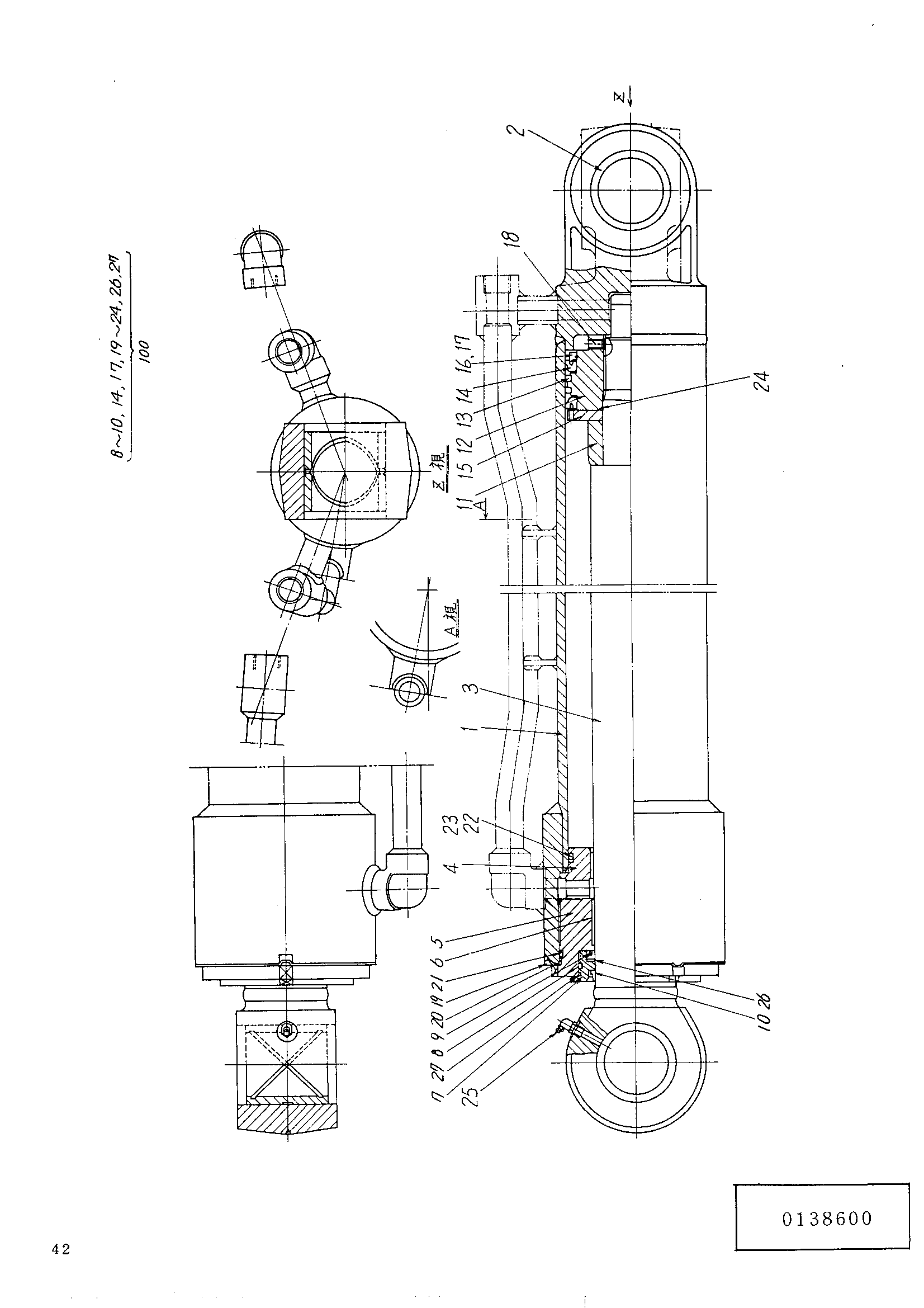

Заводская схема «Гидроцилиндр рукояти» для HITACHI UH062. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 2011315 | Гидроцилиндр рукояти | 1 | |
| 01 | 4095995 | Трубка | 1 |
| 02 | 4085433 | Втулка | 2 |
| 03 | 4085434 | Шток поршня | 1 |
| 04 | 4095996 | Проставка | 1 |
| 05 | 4095997 | Головка гидроцилиндра | 1 |
| 06 | 4501895 | Втулка | 1 |
| 07 | 4095998 | Фиксатор | 1 |
| 08 | 4095999 | Уплотнительное кольцо | 1 |
| 09 | 4085437 | U-образная манжета | 1 |
| 10 | 4096000 | Грязесъёмное кольцо | 1 |
| 11 | 4085438 | Кольцо | 1 |
| 12 | 3013945 | Поршень | 1 |
| 13 | 4000032 | Поршневое кольцо | 2 |
| 14 | 4085439 | U-образная манжета | 2 |
| 15 | 4085440 | Держатель | 1 |
| 16 | 4000035 | Держатель | 1 |
| 17 | 4510850 | Ограничитель | 1 |
| 18 | 4085441 | Винт комплект(JIS B1177 7 M10X14) | 1 |
| 19 | 4000038 | Стопорная шайба | 1 |
| 20 | A810145 | Уплотнительное кольцо(JIS B2401 1A G145) | 1 |
| 21 | 4033451 | Уплотнительное кольцо(JIS B2401 1B P140) | 1 |
| 22 | 4038304 | Уплотнительное кольцо(JIS B2401 1B P120) | 1 |
| 23 | 4035030 | Кольцо бакк-уп(JIS B2407 T3 P120) | 1 |
| 24 | A811055 | Уплотнительное кольцо(JIS B2401 1B G55) | 1 |
| 25 | J75581 | Штуцер(JIS B1575 б-пт1/8) | 1 |
| 26 | 4097315 | Опорное кольцо | 1 |
| 27 | 4097314 | Уплотнительное кольцо | 1 |
| 100 | 4101443 | Комплект гидроцилиндр. | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH062 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
