Гусеница — HITACHI UH062

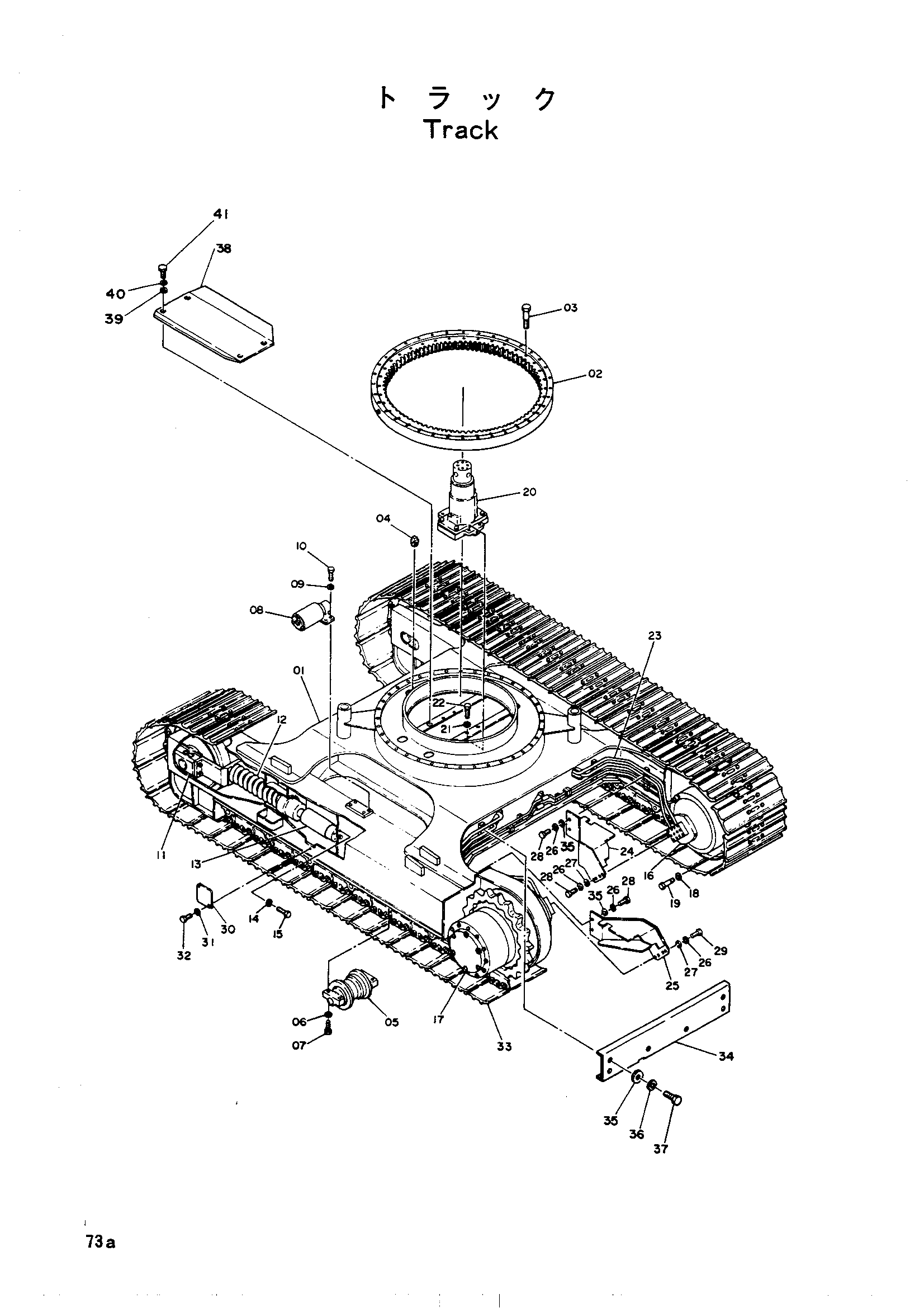

Заводская схема «Гусеница» для HITACHI UH062. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	6003056	Гусеничная рама	1
01	6003056	Гусеничная рама	1
01	6004534	Гусеничная рама	1
01	6004534	Гусеничная рама	1
02	9023670	Подшипник поворот	1
03	M121800	Болт	36
04	94-2028	Пробка	1
05	9019471 замена: 9043733	Опорный каток в сборе	12
05	9043733	Опорный каток в сборе	12
06	A590916	Пружинная шайба	48
07	M121680	Болт	48
08	9021130	Поддерживающий каток в сборе	2
09	A590912	Пружинная шайба	8
10	M121236	Болт	8
11	9024977	Направляющее колесо в сборе	2
12	9024978	Гусеница пружина в сборе	2
13	9019582 замена: 9035094	Механизм натяжения в сборе	2
13	9035094	Механизм натяжения в сборе	2
14	A590912	Пружинная шайба	8
15	M111240	Болт	8
16	9026634	Пропел устройство в сборе	1
17	9026635	Пропел устройство в сборе	1
18	A590916	Пружинная шайба	32
19	4087010	Болт	32
20	9022752	Центральный коллектор в сборе	1
20	9038785	Центральный коллектор в сборе	1
21	A590916	Пружинная шайба	4
22	M211640	Болт	4
23	9026702 замена: 9040355	Ходовой трубопроводы в сборе	1
23	9040355	Ходовой трубопроводы в сборе	1
24	7006471	Крышка	1
25	7006470	Крышка	1
26	A590912	Пружинная шайба	8
27	A590112	Шайба	4
28	M111256	Болт	4
29	M111225	Болт	4
30	3018900	Крышка	2
30	3018900	Крышка	2
30	4505649	Крышка	2
30	4505649	Крышка	2
31	A590910	Пружинная шайба	4
32	M111020	Болт	4
33	9026704 замена: 9041201	Гусеница тяга в сборе(510)	2
33	9041201	Гусеница тяга в сборе(510)	2
34	8014476	Крышка	1
35	4090200	Шайба	10
36	A590912	Пружинная шайба	6
37	M111263	Болт	6
38	3017333	Защитный кожух	1
39	A590116	Шайба	4
40	A590916	Пружинная шайба	4
41	M111636	Болт	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH062 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
