Рычаг управления (4-рычаг тип) — HITACHI UH062

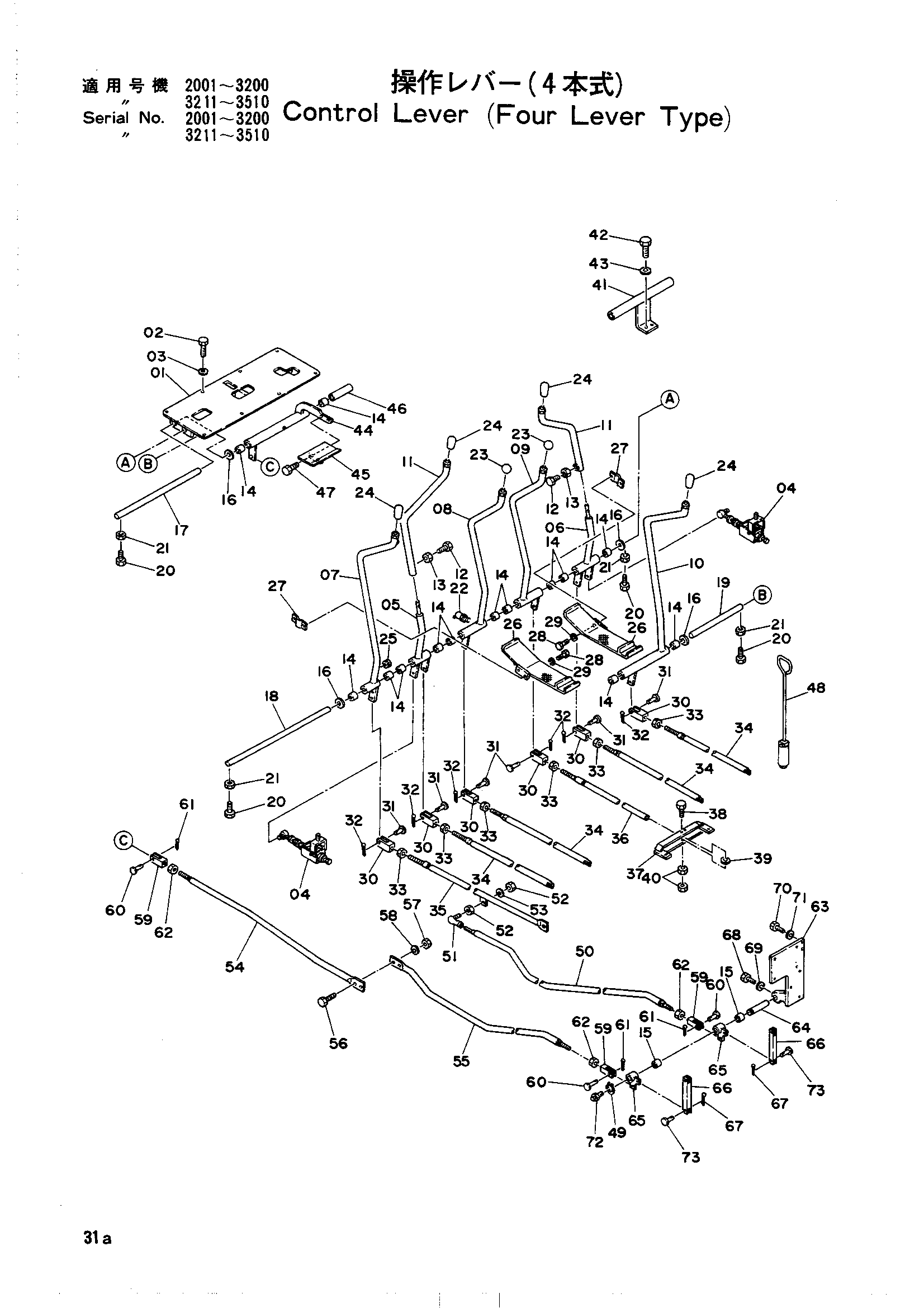

Заводская схема «Рычаг управления (4-рычаг тип)» для HITACHI UH062. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7007626 | Кронштейн | 1 |
| 02 | M111020 | Болт | 8 |
| 03 | A590910 | Пружинная шайба | 8 |
| 04 | 9022724 | Феелинг устройство | 2 |
| 05 | 7006659 | Рычаг рукоять | 1 |
| 06 | 7006660 | Рычаг ковш | 1 |
| 07 | 7005314 | Рычаг поворот | 1 |
| 08 | 7005316 | Рычаг ход L | 1 |
| 09 | 7005317 | Рычаг ход R | 1 |
| 10 | 7005319 | Рычаг стрела | 1 |
| 11 | 7001787 | Рычаг | 2 |
| 12 | M111032 | Болт | 2 |
| 13 | M501008 | Гайка | 2 |
| 14 | 4063692 | Игольчатый подшипник | 14 |
| 15 | 4063694 | Игольчатый подшипник | 2 |
| 16 | A590120 | Шайба | 4 |
| 17 | 4064007 | Палец | 1 |
| 18 | 4064008 | Палец | 1 |
| 19 | 4064009 | Палец | 1 |
| 20 | M111028 | Болт | 7 |
| 21 | M501008 | Гайка | 7 |
| 22 | J75581 | Штуцер | 7 |
| 23 | 499845 | Рукоятка | 2 |
| 24 | 4075191 | Рукоятка | 4 |
| 25 | 487081 | Резиновая втулка | 1 |
| 26 | 87646 | Педаль | 2 |
| 27 | 4507563 | Опора | 2 |
| 28 | M111025 | Болт | 4 |
| 29 | A590910 | Пружинная шайба | 4 |
| 30 | M981266 | Концевой вилка | 6 |
| 31 | A741232 | Палец | 6 |
| 32 | A764020 | Шплинт | 6 |
| 33 | M501210 | Гайка | 6 |
| 34 | 4069536 | Шток | 4 |
| 35 | 9710035 | Шток | 1 |
| 36 | 9706295 | Шток | 1 |
| 37 | 8010577 | Тяга | 1 |
| 38 | M111056 | Болт | 1 |
| 39 | A590110 | Шайба | 1 |
| 40 | M501008 | Гайка | 2 |
| 41 | 9706294 | Стойка | 1 |
| 42 | M111022 | Болт | 2 |
| 43 | A590910 | Пружинная шайба | 2 |
| 44 | 8015124 | Рычаг | 1 |
| 45 | 8015123 | Педаль | 1 |
| 46 | 4063691 | Проставка | 1 |
| 47 | M111022 | Болт | 2 |
| 48 | 9707177 | Блокировка поворот | 1 |
| 49 | 991339 | Стопорное кольцо | 1 |
| 50 | 8014494 | Шток | 1 |
| 51 | 4041961 | Концевой шток | 1 |
| 52 | M501008 | Гайка | 2 |
| 53 | A590910 | Пружинная шайба | 1 |
| 54 | 8014493 | Шток | 1 |
| 54 | 8017372 | Шток | 1 |
| 55 | 8014492 | Шток | 1 |
| 55 | 8017370 | Шток | 1 |
| 56 | M111016 | Болт | 2 |
| 57 | M501008 | Гайка | 2 |
| 58 | A590910 | Пружинная шайба | 2 |
| 59 | M981055 | Концевой вилка | 3 |
| 60 | A741026 | Палец | 3 |
| 61 | A763016 | Шплинт | 3 |
| 62 | M501008 | Гайка | 3 |
| 63 | 7007367 | Кронштейн | 1 |
| 64 | 4090305 | Палец | 1 |
| 65 | 8014490 | Рычаг | 2 |
| 66 | 4082943 | Шток | 2 |
| 67 | A761208 | Шплинт | 4 |
| 68 | M111025 | Болт | 1 |
| 69 | M501008 | Гайка | 1 |
| 70 | M111028 | Болт | 3 |
| 71 | A590910 | Пружинная шайба | 3 |
| 72 | J75581 | Штуцер | 1 |
| 73 | 4090761 | Палец | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH062 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
